Paso 7: Juntándolo todo

Coloqué la colchoneta de la tienda corte en el marco, recortar la parte sobrante y luego aprovechado por la Junta de Letras de corte por láser. He añadido otra capa de plástico para ayudar a difundir las luces de LED super brillantes (otra vez, trate de obtener 5V LED en lugar de 12V).

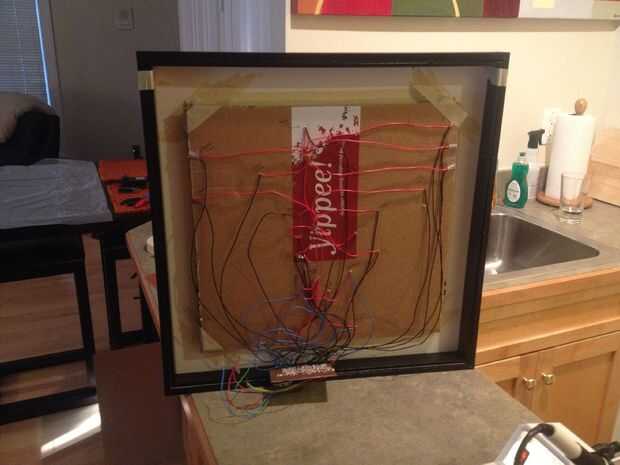

A continuación, os adjunto mi matriz de LED con el circuito a la estructura. Había suficiente espacio para la placa de circuito y Arduino en la parte inferior del marco de la.

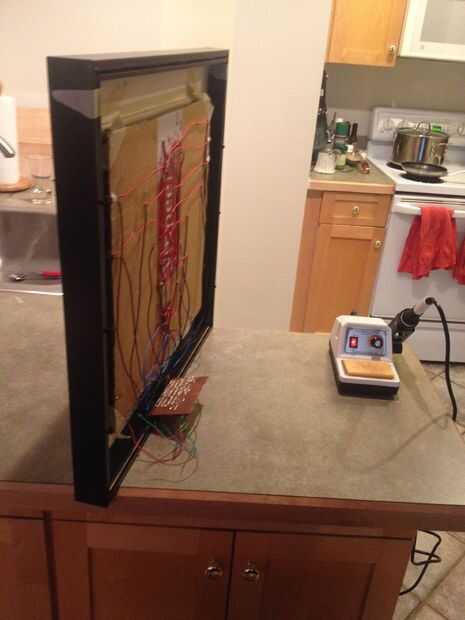

ADVERTENCIA acerca de soldadura: Cuando fui doblando los cables a la placa de circuito para caber en el marco, la mayoría de mis conexiones soldadas se separó de la placa de circuito. Fue un dolor de cabeza. Yo sugeriría altamente que use un cable de cinta y un puerto de cable de cinta en la placa de circuito de la soldadura. Esto permitiría mayor flexibilidad al instalar todas las partes.

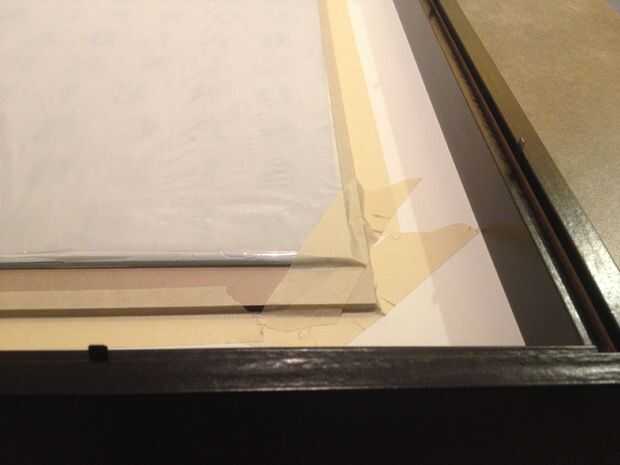

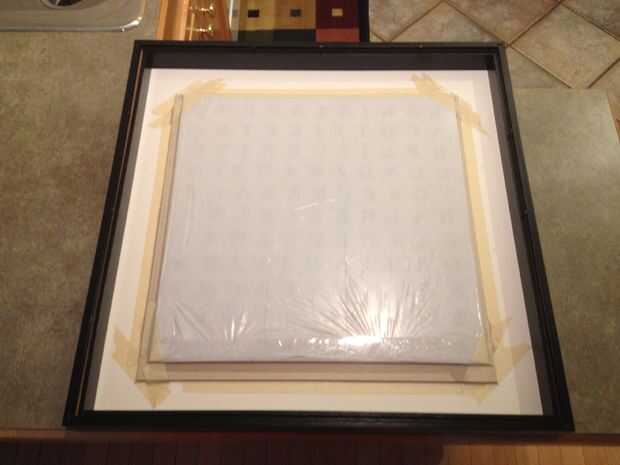

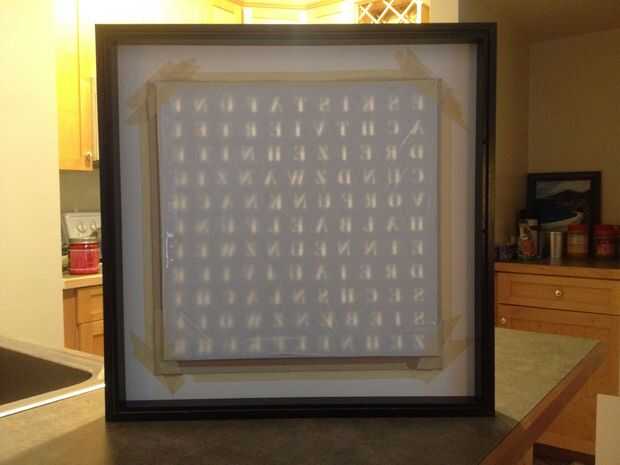

En las fotos estoy usando cinta adhesiva para puesta en escena y para asegurarse de que toda la línea de luz para arriba correctamente. Entonces usé cinta resistente para asegurarse de que todo quedaría en el lugar. También he añadido los espaciadores de cartón para asegurarse de que todo me alojé en el lugar.

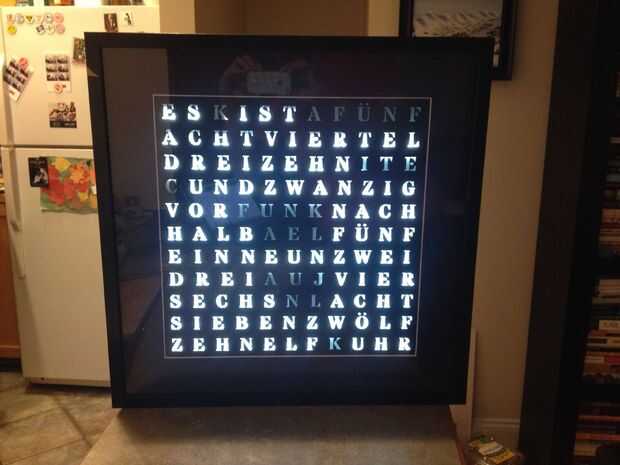

En la última foto puedes ver un tiro con todas las palabras iluminadas (excepto uno). Escribí un programa de prueba que se convertirían en todas las tiras de LED a ver si alguna de las conexiones se rompieron. Y como se puede ver en el ejemplo, la palabra de arriba-derecha "fünf" (cinco) de la placa de circuito.
