Reloj de tiempo de Arduino IoT (8 / 15 paso)

Paso 8: Conecte 3.3V cables

Tenemos un problema menor en nuestra instalación que tenemos que superar. Tanto la temperatura/humedad del sensor y sensor de luz ambiental necesitan alimentación de 3.3V, 5V no. Sin embargo, hay salida de sola 3.3V en el Arduino. Por lo tanto, tendremos que conectar los extremos macho de los cables de puente para estos dos sensores para que ambos puedan enchufar el Arduino salida de 3.3V.

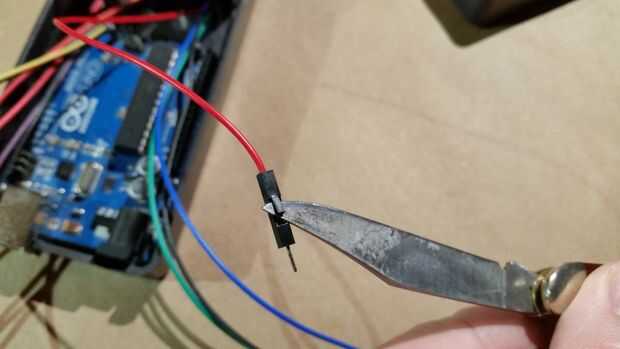

En primer lugar, debes elegir uno de los cables de puente, no importa que y retire la carcasa de plástico el extremo macho apalancamiento el cierre en un lado y deslizando la caja fuera. Ver las fotos en este paso de aclaración. Asegúrese de guardar esta pieza de la carcasa de plástico negro porque estará poniendo lo en el cable en unos pocos minutos.

A continuación, tomar el otro cable de puente rojo, corte el extremo del perno masculino cerca del conector y tira aproximadamente una pulgada del aislamiento del alambre.

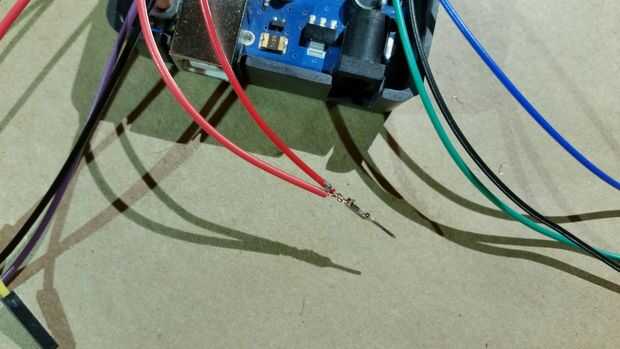

Ahora enrolle el alambre expuesto de uno de los puentes alrededor de la clavija macho del otro cable. Normalmente soldadura de esta conexión, pero ya que vamos a estar poniendo de nuevo en la pieza de plástico, queremos para asegurarse de no crear obstrucciones causando que no pueda caber.

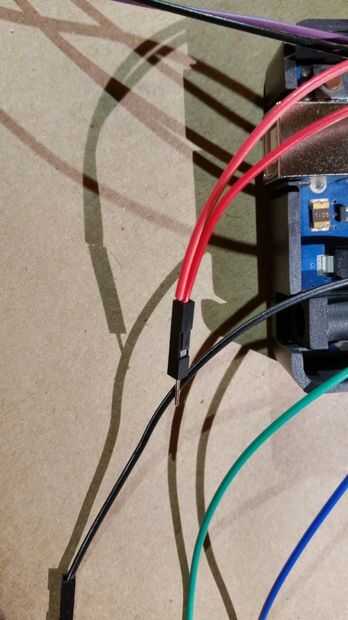

Finalmente, presione el plástico negro caja pieza sobre el perno de puente macho. Ahora usted tiene un pin único puente con dos cables conectados a él.

Vamos a utilizar este mismo procedimiento con dos de los cables de tierra en el siguiente paso.
