Reloj de tiempo de Arduino IoT (6 / 15 paso)

Paso 6: Conecte los cables a los sensores

Queremos conectar cables a los sensores antes de montar los sensores en el recinto porque va ser un poco estrecho para obtener los cables después de que los sensores se montan.

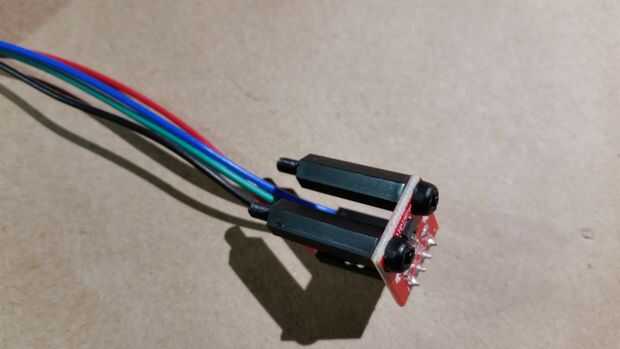

En primer lugar, cada sensor tiene una conexión a tierra y una conexión de energía. Conecte un cable de puente negro macho-hembra para la conexión a tierra en cada sensor. Luego conecte un cable puente rojo de hombres y mujeres a las conexiones en cada sensor.

En el sensor de temperatura/humedad hay dos clavijas adicionales además de la tierra y 3.3V pin: el pin SDA y el pin SCL. Conecte un cable puente para cada uno de estos pines. Asegúrese de utilizar colores que no sea negro y rojo para que no se confunda más tarde.

El micrófono y el sensor de luz ambiental tienen un perno adicional. Conectar cables de puente a estos dos pines, SIG en el sensor de luz ambiental y AUD en el micrófono. Utilice colores únicos para cada conexión por lo que más fácilmente se puede saber que cables conectar a que los sensores.
