Reloj de tiempo de Arduino IoT (11 / 15 paso)

Paso 11: Conectar los sensores a la Arduino

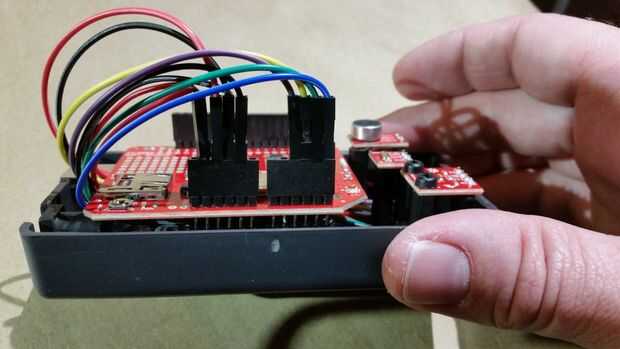

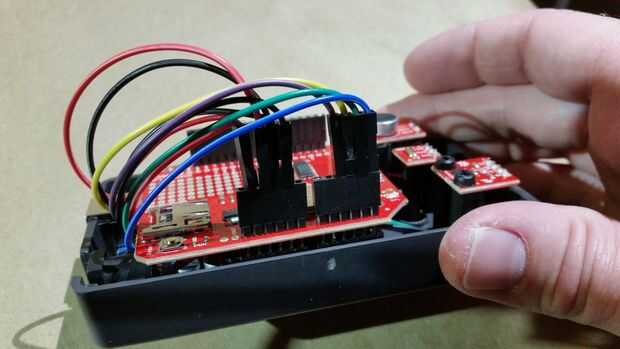

Hemos estado trabajando duro en los sensores instalados y listo para ir y por fin ha llegado el momento de conectar los sensores a la placa Arduino. Las imágenes de abajo muestran cómo cada sensor individual debe conectarse a Arduino. La parte más importante del cableado de los sensores es para asegurarse de que el sensor de temperatura/humedad y sensor de luz ambiental son conectados a Arduino de 3.3V a través de los cables que conectamos a la salida.

Conectar el Sensor de luz ambiental

Para el sensor de luz ambiental, GND se conecta a tierra, VCC (que está unido al cable del sensor de temperatura y humedad) se conecta a 3, 3V y SIG conecta a A3.

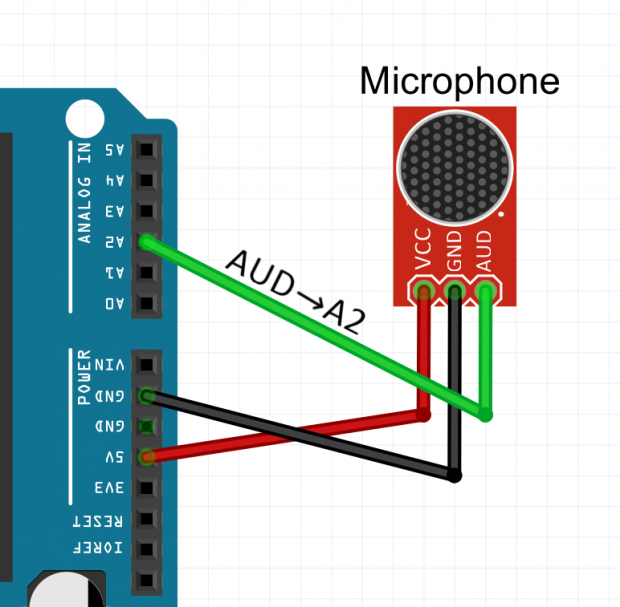

Conexión del micrófono

Para el micrófono, GND se conecta a tierra, VCC se conecta a 5V, y AUD conecta con A2.

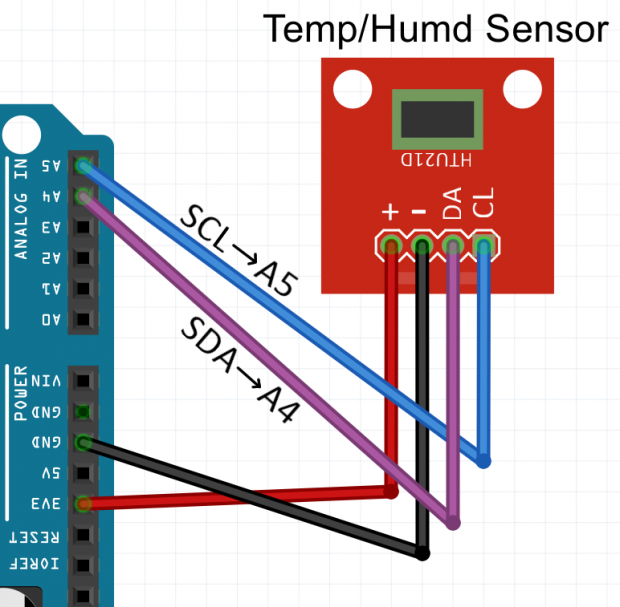

Conectar el Sensor de temperatura y humedad

Para el sensor de temperatura/humedad + (que se une al cable del sensor de luz ambiental) se conecta a 3.3V, - se conecta a tierra, SDA conecta a A4, y SLC conecta con A5.
