Paso 8: controles de
Hay 14 interruptores de control en el reloj de control de diversas funciones.
SW5 Arduino reset no bloqueo Interruptor que realiza un reset en el Arduino.
SW1 hora/minutos dial de bloqueo de encendido/apagado interruptor montado en la carcasa del motor hora/minutos y proporciona de encendido de la pantalla de hora/minutos.
SW6 Luna fase marcar apagado bloqueo interruptor montado en la carcasa del motor Luna dial y proporciona de encendido de la pantalla de la fase de luna.
SW14 segundos marcado ON/OFF bloqueo interruptor montado en la carcasa del motor dial segundos y proporciona de encendido de la pantalla de segundos.
SW12 segundos Coloque doble poste tres posición bloqueo no apague con centro. Cuando SW13 está establecida en Manual SW12 pasos la segunda mano cuando se mudó de las posiciones del 2 paso.
SW13 segundos Control doble poste de tres manera de bloqueo interruptor. Por Auto - Arduino segundos controlados, medios apagado y Manual-permite a caminar por SW12 segundos.
SW15 pantalla bloqueo de encendido/apagado interruptor montado en el tablero principal. Señales de Arduino para encender/apagar la retroiluminación LED en la pantalla LCD y LCD pantalla sí mismo.

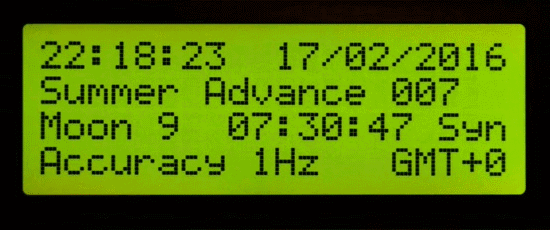

SW11 avance de verano (cuadro 1) no cierre del interruptor que cuando presiona comienza el avance de verano de la esfera de la hora/minutos. El dial de hora/minutos es avance de 1 / 4min cada 1 segundos. La pantalla cambia para mostrar el número de pulsos de avance verano enviado. En 0,15,30 y 45 segundos que no se incrementa la cuenta anticipo para permitir la normal hora/minutos drive, pulsos (vea la animación enlazado más abajo). Esto asegura que después de pulso 240 cuenta el reloj de la hora/minutos se avanza exactamente 1 hora. La pantalla vuelve al normal paso a paso cada 15 segundos.
SW9 invierno Retard (Foto 2) no cierre el interruptor en tablero principal. Al pulsar se inicia el retardo de invierno de la línea de hora/minutos. En la siguiente unidad de horas perdidas/min pulso a 0,15,30 o 45 segundos, la pantalla cambia para mostrar "Invierno Retard". Cada vez que un pulso de unidad se pierde el "invierno Retard" cuenta incrementos por 1.
Una vez que la cuenta de "Invierno Retard" alcanza 240 la pantalla vuelve a la normalidad y el reloj avanza cada 15 segundos como normal.
SW16 hora/minuto SetLocking interruptor montado en el tablero principal. Avanza el control de hora/minuto por 15 segundos cada segundo prensado.
SW7 restablecer cuenta de Luna no bloqueo Interruptor en tablero principal. Cuando presionado se restablece el día de la Luna cuenta y tiempo en la pantalla a 0.
Interruptor bloqueo SW8 Luna tiempo avance no en tablero principal. Cuando presiona avanza el tiempo de la luna en la pantalla LCD de 24 minutos y 25 segundos.
Interruptor bloqueo SW3 Luna fase avance no en tablero principal. Cuando avances presionados el día/fase de la Luna una vez por segundo.
SW10 Luna pantalla avance no bloqueo Interruptor en tablero principal. Cuando avances presionados la Luna pantalla dial una vez por segundo.
