Paso 9: Péndulo unidad
Imagen 1
Como el caso de este reloj tiene una puerta de vidrio tronco el péndulo es visible y hacer que el reloj mira como se sigue mecánicamente funciona una unidad de péndulo eléctrico se agrega.
Esta unidad resistente a bucear un péndulo de 40" y un peso de 8oz o más de una sola batería de celular D para más de un año.
Instrucciones para el disco del péndulo
INSTRUCCIONES PARA LA IMPULSIÓN DE PÉNDULO PESADO DE ISI
Esta unidad de péndulo pesado es el primero de su clase. Fue diseñado para operar un 40 "péndulo que pesa 8 onzas durante más de un año en pila D uno. Es ideal para la fabricación de bajo costo abuelo relojes de tamaño, pero si utilizas tu imaginación, que va a hacer mucho más.

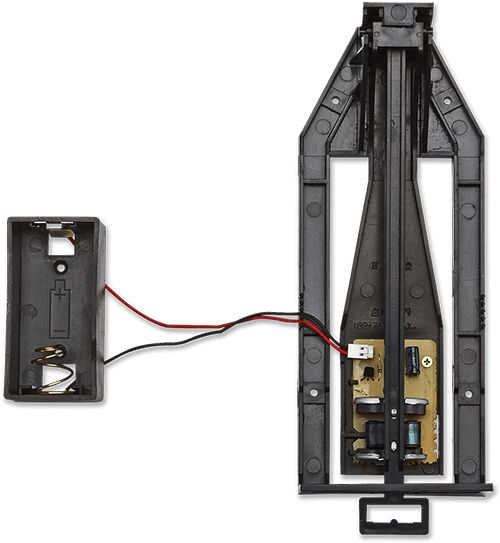

1. al abrir el dispositivo, tenga en cuenta que hay una batería con cables y un conector (Figura B) que tiene que estar conectado a la unidad de péndulo (Figura C). En la mayoría de los casos es mejor montar la batería muy por encima del disco del péndulo.
2. esta unidad de servicio pesado péndulo tiene una característica muy singular. La parte del dispositivo que poderes del péndulo es en realidad "bisagras" Esto significa que si se instala correctamente, el reloj puede realmente ser unos grados fuera de nivel, de adelante hacia atrás y todavía funciona correctamente. Si se corta una 2" de ancho por 5 5/16" largo agujero en el tablero va a instalar esto (esta es la medida del rectángulo cuando se mira en la parte posterior del dispositivo), esto permitirá que la unidad con bisagras del péndulo (Figura A) mover hacia adelante y hacia atrás si es necesario.
3. la batería bien tanto el disco del péndulo pesado fueron diseñados para ser instalados con tornillos. No suministramos los tornillos porque el tipo de tornillo que usa debe determinarse por el material que se va a instalar este dispositivo. Tendrá seis tornillos. Las posiciones de montaje para estos tornillos se indican en el dibujo a la derecha.
4. montaje de puntas, considere cómo lejos detrás la esfera de su reloj desea que el péndulo oscile. Se necesita conectar la unidad de servicio pesado péndulo a un Consejo de algún tipo que se esconde detrás de la esfera de su reloj. Por favor, asegúrese de que esta placa se ha instalado para que este dispositivo puede ser hecho fácilmente nivel.
5. Ajuste de swing: Este dispositivo es operado por un electro imán que se coloca entre dos imanes (D) que se encuentran en el brazo del péndulo. Si la oscilación de su péndulo es demasiado ancho, usted puede poner un trozo de cinta sobre uno o ambos de los imanes para reducir el ancho de la oscilación del péndulo.
Foto de péndulo 2
El péndulo de madera y latón bob se construye de piezas de relojes antiguos.

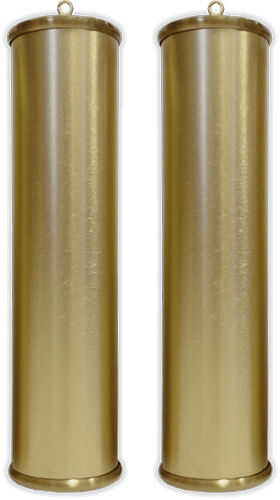

Pesos y cadenas del cuadro 3
Para completar el falso reloj pesos y cadenas se agregan y se fija a un listón de madera detrás de la campana.
