Paso 4: Placa de Dial
El reloj no tenía ningún dial así una esfera completa se compone de cero.
Imagen 1

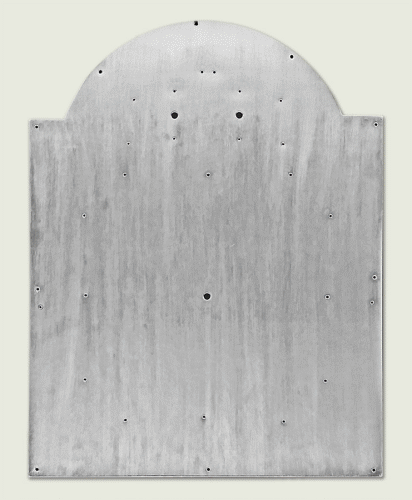

Con la envolvente de madera marcado como plantilla y dejando un traslape de 20mm, la placa de dial se corta de una hoja de aluminio.
Agujero se perforan para tornillos de miniatura, 4 para el anillo del capítulo horas/minutos, 2 segundos capítulo anillos y la luna y 2 de las enjutas de centro línea, breakarch y superior. También haya perforado los agujeros para los ejes de la mano de los 3 movimientos modificados. En el reloj original la esfera habría montada en la campana de la puerta de la envolvente de dial para permitir el tiempo para programarse desde el frente de la esfera moviendo la manecilla de los minutos. En este reloj manos establecen telerruptores para que el dial puede ser atornillado a la envolvente de madera marcado. Haya perforado los agujeros alrededor del borde para tomar estos tornillos. La placa de dial de aluminio en la animación se muestra en su estado sin pulir.
Foto 2

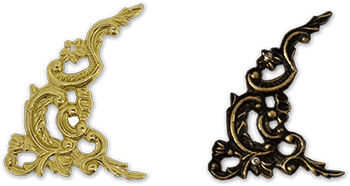

Enjutas de latón pueden adquirirse de proveedores de fabricante de reloj/Ebay. Para dar un efecto envejecido me rociaron con pintura negra luego frotó la pintura negra de los aspectos más destacados.
Cuadro 3
Una vez todos los diales y enjutas prueba montado la placa de dial de aluminio se da un masaje final hacia abajo en una dirección sólo dar un efecto de grano y un barniz transparente se agrega.
Cuadro 4

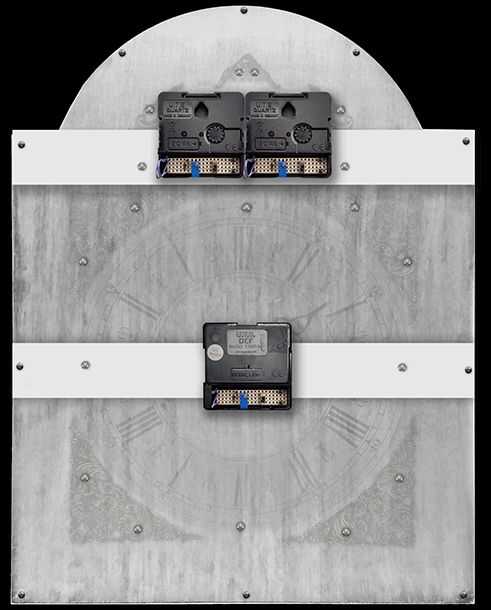

Vista de dial con pernos de fijación enjutas y anillos capítulo posterior y motor módulos fijados para barras de montaje del reloj.
La barra de montaje para los segundos y la luna se encuentra detrás de la placa de dial para mantener dos segundos y la luna las manos cerca de los anillos de capítulo. La placa de dial se muestra semi transparente para mostrar ubicaciones de capítulo anillos y enjutas en la parte delantera de la placa de dial.
