Reloj de abuelo "Atómico" de Arduino (11 / 12 paso)

Paso 11: esquema

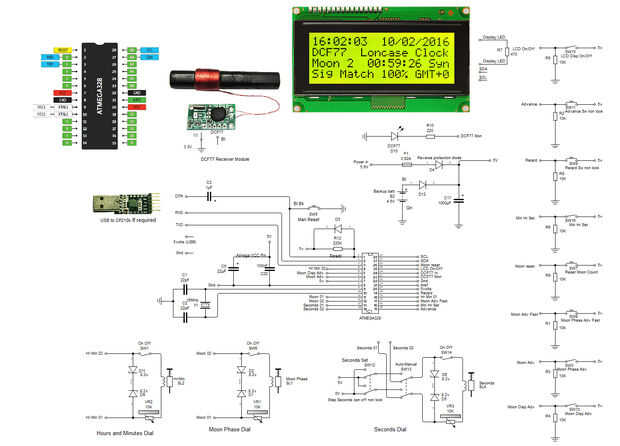

Cuadro 1 muestra el esquema. Si se utiliza un Arduino Uno el diagrama en la parte superior izquierda muestra cómo la / las conexiones de perno C traducen a las conexiones de Arduino Uno.
