Regulador del Motor de DIY MOSFET (6 / 6 paso)

Paso 6: Utilizar

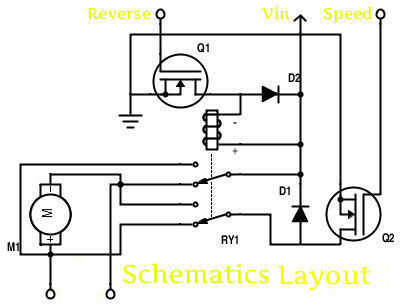

Ahora es el momento para usar el nuevo controlador de motor. Si han diseñado y construido como tengo que esto debería ser más fácil y sólo puede seguir el esquema anterior. Si tiene colocado diferentemente las piezas o soldar el circuito juntos diferentemente que basta con mirar el diseño de esquemas anterior. De cualquier manera Asegúrese de que usted mire el diagrama de esquemas anterior.

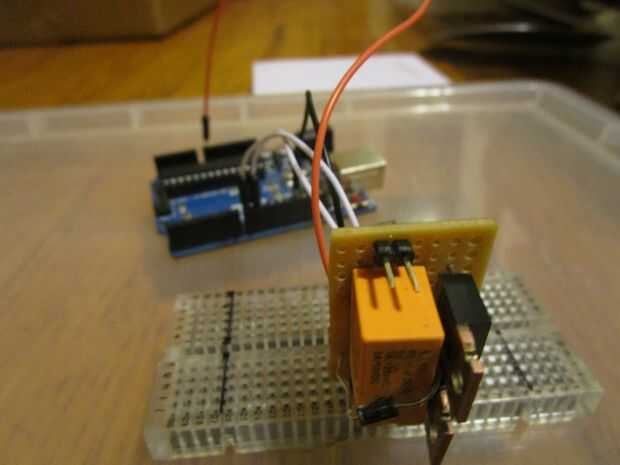

Configuración con un microcontrolador:

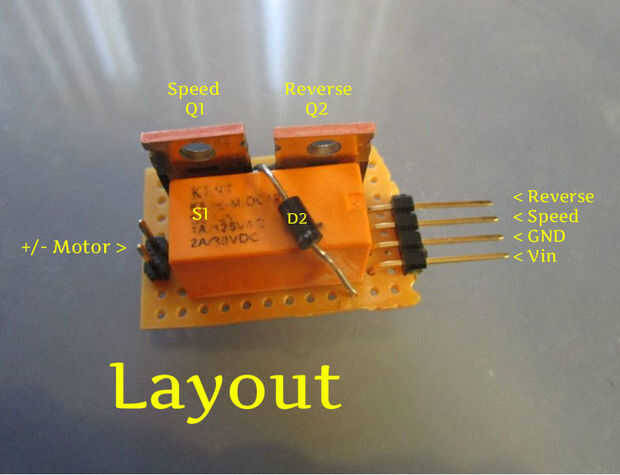

• Enchufe o conectar tu motor con los pernos motor de su controlador de motor.

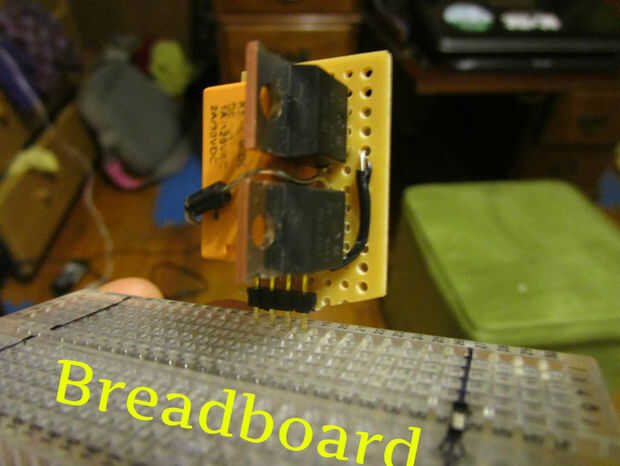

• Introduzca el regulador del motor en un protoboard.
• Utilizando dos colores cables conectan el Vin a su pin de Vin de microcontroladores y el GND al pin GND.
• Mediante dos hilos más colores conectar la velocidad y revés a dos pernos digitales de su elección.
• Programa ahora solo distancia.

Seguridad:

• Asegúrese de que no excedan 30 voltios en el Vin.
• No mezclar los pasadores.
• Si decides ir 15 voltios Conecte el Vin y GND directamente a la fuente y conectar la tierra a los Micro controladores de tierra.
• Cuando trabajo con energía más tratan de colocar un disipador de calor de los MOSFETs.
• Utilice sólo dos motores de cable DC.

Gracias por leer mi instructable.
