Regulador del Motor de DIY MOSFET (3 / 6 paso)

Paso 3: Soldar los componentes

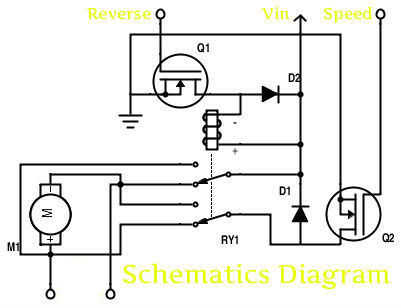

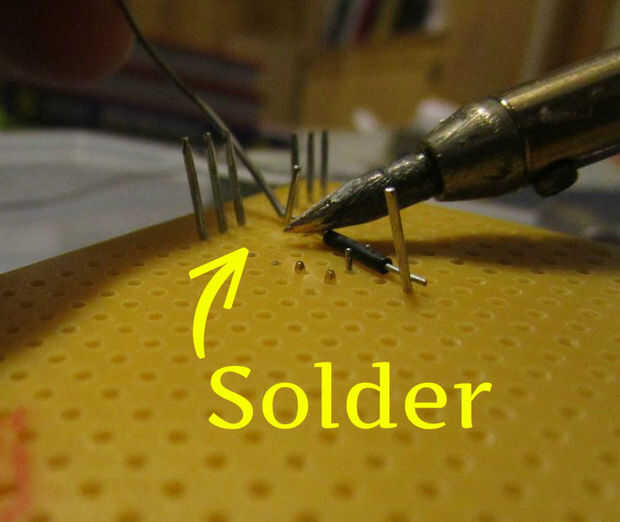

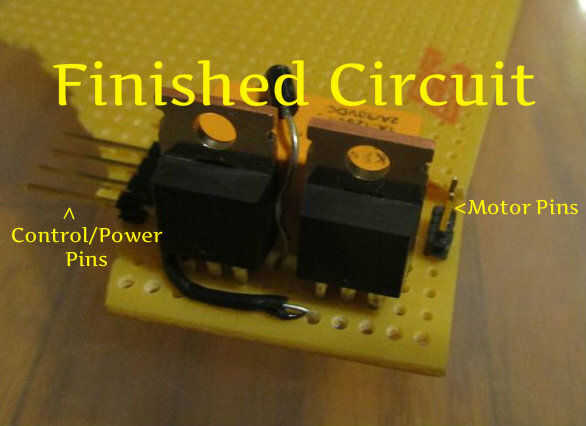

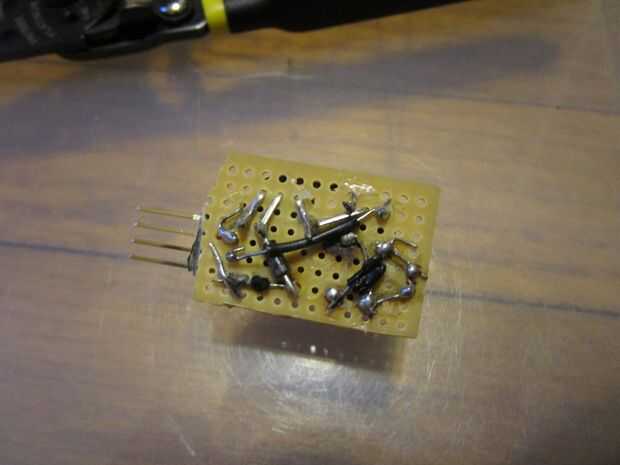

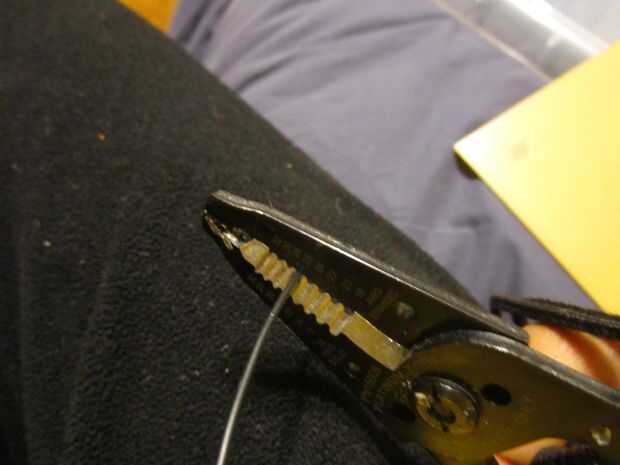

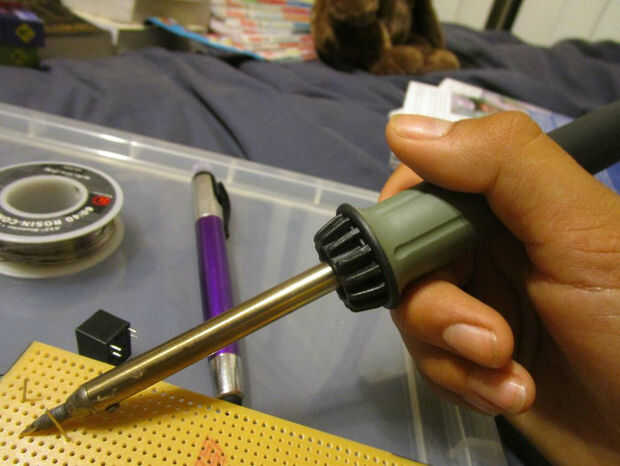

Después de colocar todos los componentes en el perfboard. El circuito al que esquemas se muestra por encima de la soldadura. Puede utilizar cualquier soldador y soldadura que usted prefiere. Utilice los cables de la parte para conectar dos conductores cercanos y los cables de puente para conectar más lejos. Para los cables de puente use un alicate para cortar y pelar los extremos de un trozo pequeño de alambre. Usan para soldar dos cables distantes entre sí. Para el perfboard encontré las de cobre funcionan mejor para este circuito compacta de soldadura pero perfboard desnudo es más barato. También en este paso también puede soldar el motor estrecho a la Junta o utilizar el incremento de 2 pin como lo hice. Mi circuito final se muestra arriba.
