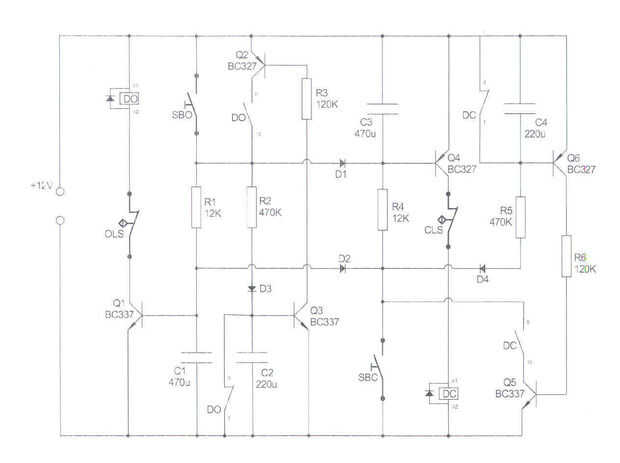

diseñado para propósito experimental este circuito de lógica de relé pueden trabajar en combinación con un motor de cortina onduladas. El circuito consta de dos relés monoestables, dos interruptores momentáneos y algunos componentes básicos. Dependiendo de la duración del empuje, el motor funciona manualmente o automáticamente. Si la presión dura durante 4 segundos o menos el motor se detiene una vez que el botón es liberado. Si el botón se pulsa durante más de 4 segundos el motor mantiene en y puede interrumpirse pulsando brevemente el botón de dirección opuesta. Ningún relé funciona si se presionan ambos botones. En la imagen se puede ver el circuito de control.
PARTES DEL MUNDO , DC - relé de dirección OLS, CLS - interruptores de límite SBO, SBC - botones de dirección Fuente de alimentación: 12VDC
ADVERTENCIA y descargo de responsabilidad: la información contenida en este proyecto se proporciona tal cual. Ninguna garantía o responsabilidad explícita o implícita.
