Regulador del Motor de DIY MOSFET (4 / 6 paso)

Paso 4: Cortar el circuito

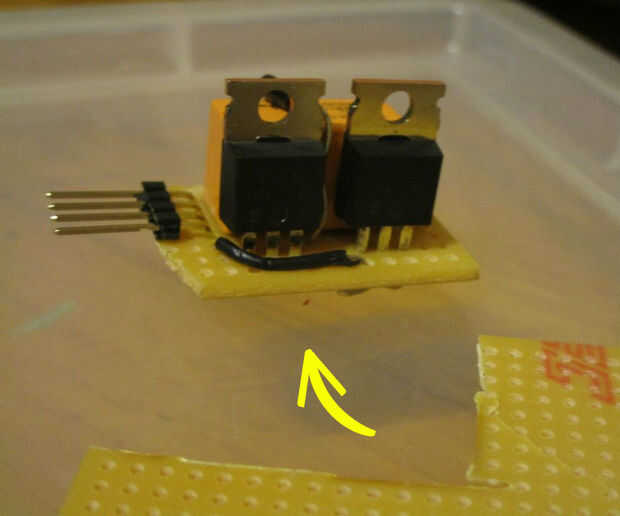

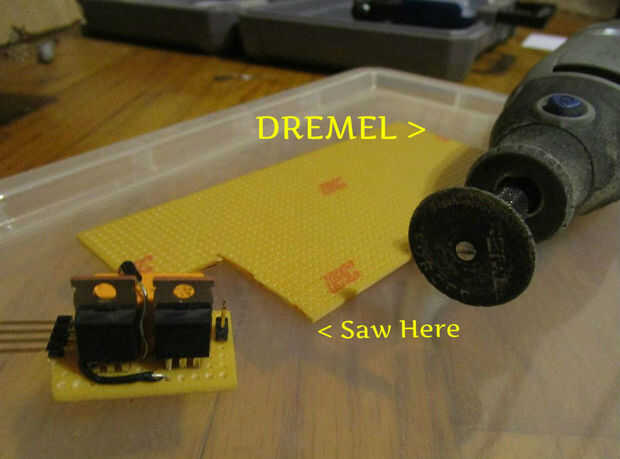

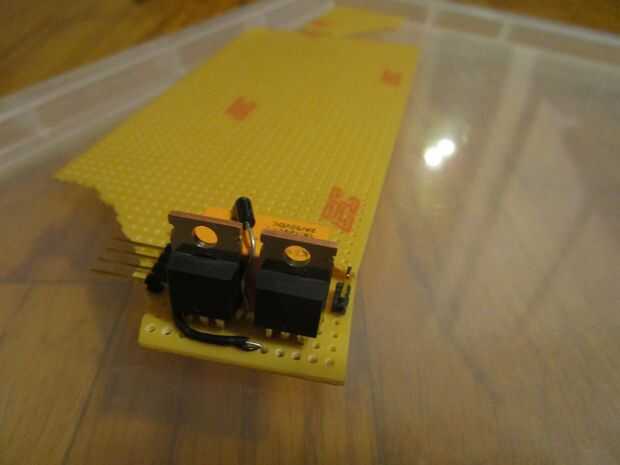

Para que utilizar esto en pequeños sistemas tal y controladores o robótica la siguiente cosa a hacer es cortar el circuito. Cortar al tamaño del circuito que hice pero se puede cortar a cualquier tamaño que desee o para diversas funciones. Sólo asegúrese de que usted mantenga el circuito funcional. Cortar el perfboard desde la parte inferior para que se puede cortar por debajo de los pines de control y potencia. Utilice el DREMEL o cualquier Sierra pequeña para cortar hacia fuera. Me encontré con la DREMEL para ser la herramienta más fácil para cortar el perfboard pero uso cualquier medio por favor para hacer el trabajo. Al final, asegúrese de que los pines de control y el poder son capaces de ser pluged en un protoboard o en otro circuito.
