Paso 5: La caja de Control y circuito físico

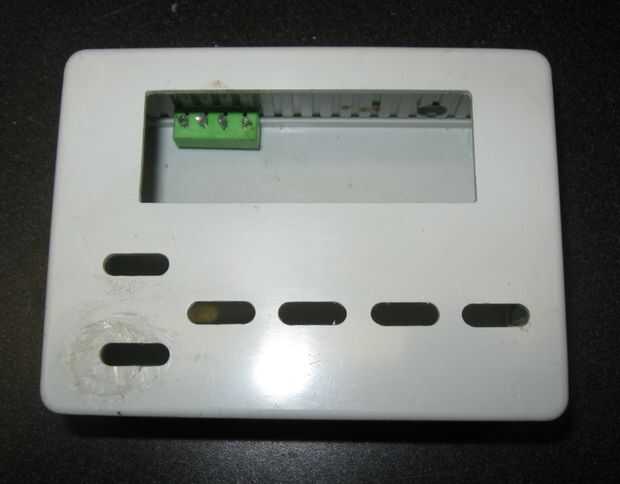

La caja sí mismo es una caja estándar que fue mano perforados y archivado para adaptarse a la pantalla, botones y puertos.

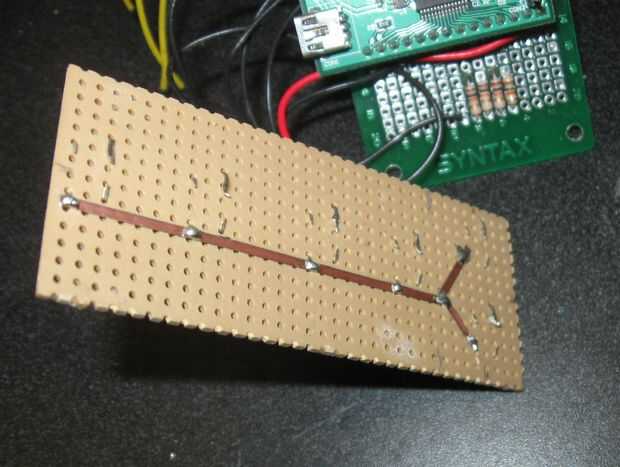

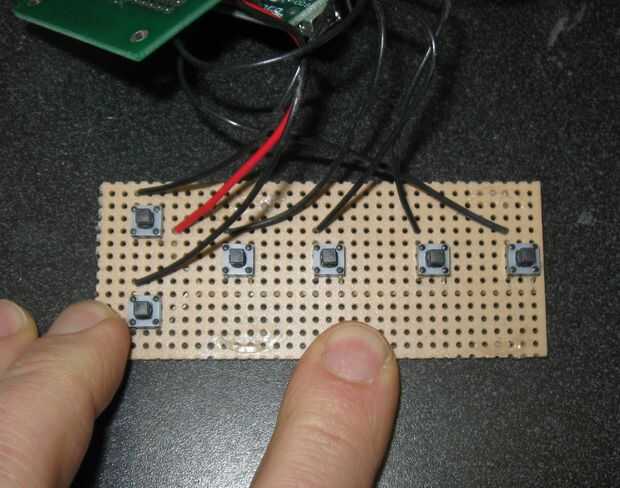

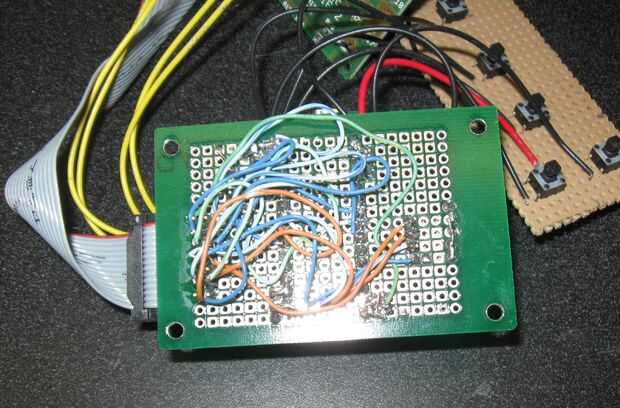

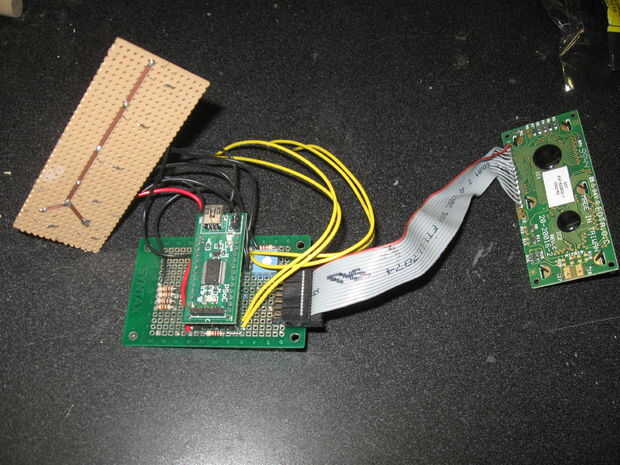

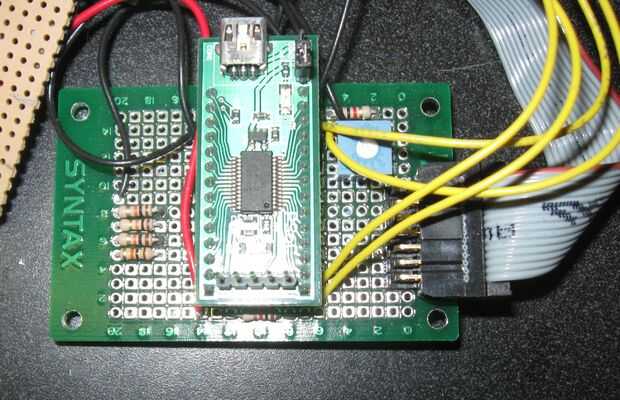

La caja de control consta de 16 X 2 LCD, 6 teclas de usuario (de una vieja máquina de fax), 2 puertos analógicos y un puerto de alimentación externa de 5V. El LCD es una pantalla estándar de 16 X 2 del tipo apoyado por el PSoC módulo diseñador usuario conectado al puerto 2, este particular es un ED16200GLY de pantalla emergentes. Los puertos analógicos conectados al puerto 0 y son para la conexión de la sonda de 2 hilos y para la conexión de la bobina del relé. Las 6 llaves están acopladas al puerto 1 del microcontrolador y facilitan la entrada del usuario. Descendente a partir de P7 son: arriba, abajo, claro, iniciar, detener, C/F.

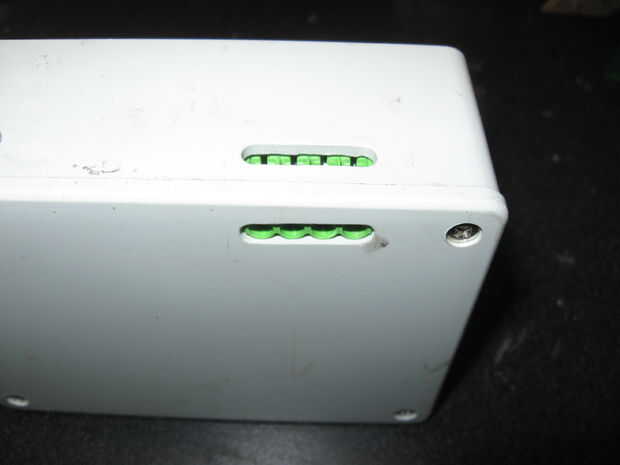

La sonda del horno está conectada al puerto 1/7 que es la entrada al bloque de PSoC PGA que es a su vez la entrada 12 bits incrementales ADC PSoC. El PGA se establece en una ganancia de 1, con una referencia a AGND. El Mux de referencia se establece en (Vdd/2) ± (Vdd/2) para permitir un completo 5V carril a carril. El resistor de referencia para la sonda es interno a la caja de control y los cables de la 2 sonda están conectados al puerto principal de la caja de control con terminales de tornillo.
El análogo de la salida en el puerto 1/6 viene de una salida de voltaje de 9-bit DAC. El CAD se establece para el formato de datos binario Offset. El programa utiliza un comando de escritura ciega para inicializar el DAC con salida 0 que establece la tensión de salida a 0V con eficacia. En el apropiado el tiempo según lo determinado por el usuario de entrada y el programa de la DAC será ciega escrito con 510 que la tensión de salida a 5V con eficacia. Este estado de 5V se utiliza para energizar una bobina de un relé que es el interruptor para activar un elemento de calefacción o desactivar según sea necesario.
