Paso 4: La sonda

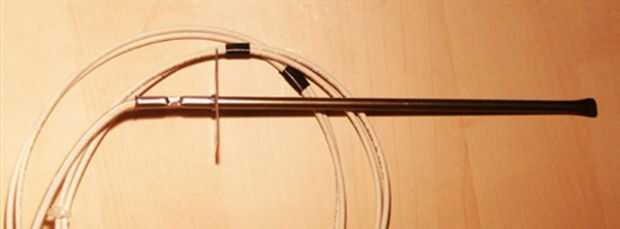

Adquirí una sonda de horno de plomo de repuesto 2 de un taller de reparación del aparato y se dispuso a descubrir sus características utilizando una medidor y un DMM de la detección de la temperatura de Fluke.
A 0 grados C, la sonda tiene una resistencia de 1000 ohmios. Esto parece ser una buena línea de base para construir. He observado la resistencia de la sonda a intervalos de 10 grados C hasta 400 grados C, utilizando la característica del uno mismo de mi horno. Graficando los resultados en MS Excel demostró claramente que la resistencia de la sonda aumentada a una tasa lineal como temperatura mayor. Ya que no estaba preocupado con valores por debajo de 0 grados C este sondeo demostró para ser una opción ideal.
Conecté un cable de la sonda a la tierra y el otro cable a un ADC de la entrada en el microcontrolador. Entonces conecté un cable de un resistor de 1KOhm a 5V y el otro con el mismo conector de entrada. Este conjunto una referencia para la sonda.
El ajuste fino final para este particular sondeo se maneja en la programación del sistema. Cambiar la sonda resultará en un cambio de programación necesarios. Usar una olla de 1KOhm en lugar de la resistencia de valor fijo facilitaría un cambio de sonda sin tener que reprogramar el sistema. El bote se utilizaría para calibrar la referencia a un valor de temperatura conocida.
