Paso 3: Componentes y PIC programación
Si desea ordenar la imagen de mí, entonces por favor solicitar por correo electrónico y le contestaremos con los gastos de envío un PIC previamente programado.
Programa del uno mismo su propio PIC 16F684 el archivo HEX es aquí disponible.

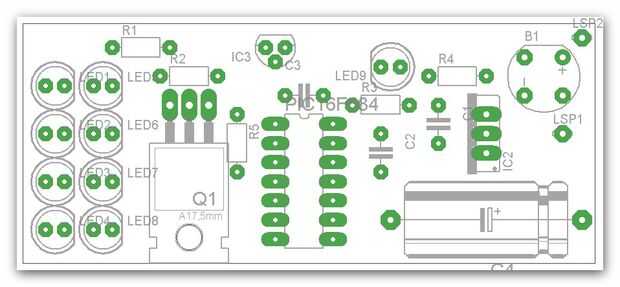

Cuidadosamente insertar y montar todos los componentes (siguiendo el diseño del componente aquí), comience primero con los componentes bajo niveles tales como resistores. Soldadura y recorte las patas del componente.
Tenga cuidado de que los componentes están correctamente orientados o a dañarse los componentes. Nota los LEDS tienen un lado plano (el cátodo)!. El PIC debe idealmente ser montado en un zócalo Dil y asegúrese de que está correctamente montado con la muesca en el extremo correcto como la imagen de diseño. En cuenta las marcas de polaridad en el puente rectificador y el condensador electrolítico. comprobaremos el ensamblado del componente y la placa de circuito impreso (para puentes/cortocircuitos o circuitos abiertos o uniones adecuadamente soldadas), antes de aplicar energía. El circuito y PIC han sido demostrado y probado, asi que de no funciona como se esperaba que el fallo es con la construcción o un componente fallido, siendo más probable que existe una falla en el lado cobre de la PCB, comprobar todo (una inspección visual es el cheque más importante que puede hacer antes que cualquier otro!).
