Regulación iluminador-cabecera relojes etc. (1 / 4 paso)

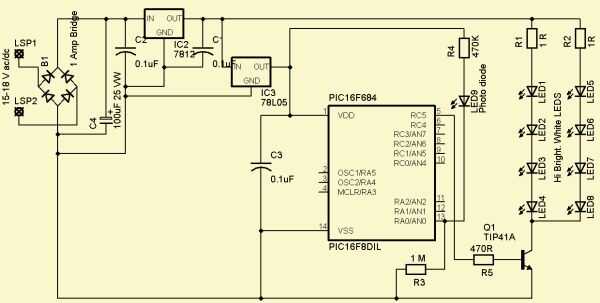

Paso 1: lista de componentes

1 placa de circuito impreso o placa perforada si lo hace de la forma más sencilla.
1 alimentación suministro de 15 a 18 voltios AC o DC.
8 de alto brillo blanco LEDS 5mm (o como usted deseo) Led 1-8
1 diodo Led 9 de GP foto
1 PIC 16F684 Micro. IC1
Puente rectificador de 1 Amp de 1.
1 12 7812 regulador de voltios. IC2
1 regulador de Vlot 78l 05 5. IC3
1 condensador electrolítico de 100 uF 25 VW.
3 de condensadores 0,01 (cualquier especie pequeña será suficiente)
1 de 470R 1/8thw resistor R5
1 resistencia de 470K 1/8thw R4
1 resistencia de 1/8thw de 1 M R3
2 1R 1/8thw resistor R1-2
Alambre y soldadura según sea necesario.
