Registrador de Carta Circular de disco duro

Varios de los 'medio ambiente prueba cámaras' que he venido a través durante el 'Stress Screening de subsistemas electrónicos estaban equipados con 'Registradores de gráfico Circular' que registra los parámetros del proceso tales como temperatura, humedad y altitud de presión en un gráfico circular como un registro en tiempo real del plan general de prueba.

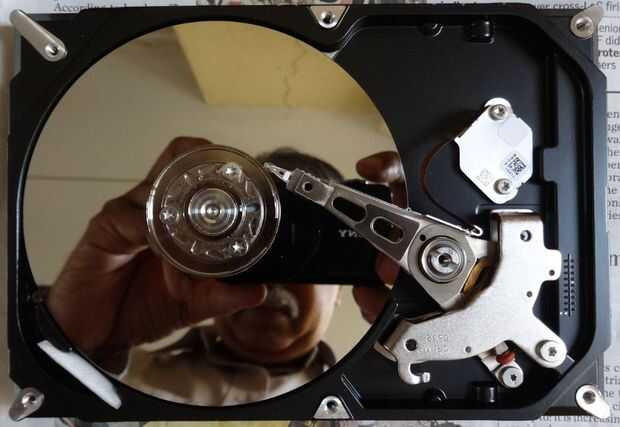

Mi computadora que disco duro fallado y he abierto recientemente lo con el fin de ver si algo se podría hacer fuera de las zonas básicas.

La semejanza de construcción entre este HDD y un registrador de carta circular inmediatamente me llamó la atención:

  1. Ambos tienen un plato circular que gira a una velocidad predeterminada
  2. Mientras que el disco duro graba los datos en el material magnético del plato el registrador de carta escribe en el papel de gráfico utilizando un mecanismo de marcaje adecuado
  3. El brazo móvil que lleva el mecanismo de escritura es operado en ambos casos por un sistema electromecánico

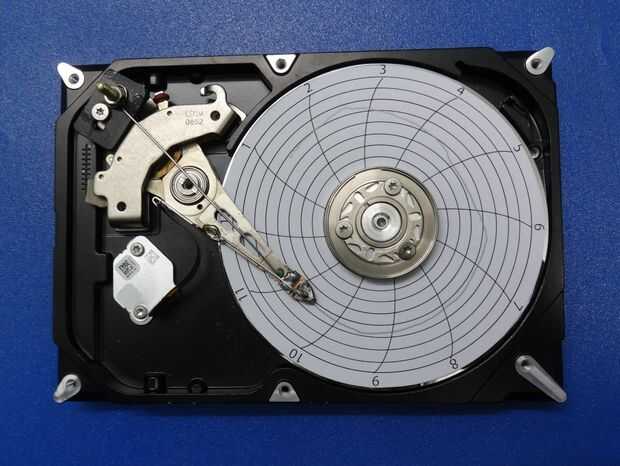

Teniendo esto en cuenta conjunto trata de modificar el disco duro a un registrador de carta circular.

En los pasos adelante traeré hacia fuera:

  1. Cómo considera usando el propio motor del huso de la impulsión de la tabla
  2. Encontrar esto inadecuado, lo experimenté con un motor de pasos unipolar de una vieja impresora HP
  3. Cómo experimenté a varios métodos de la adición de un resorte en el brazo electromecánico para convertirlo en un galvanómetro de D'Arsonval
  4. Y cómo he añadido una punta de lápiz de embrague al extremo del brazo móvil para escribir en el papel de carta

Finalmente me di cuenta de aunque el concepto es bueno, que vinieron varios problemas prácticos en la manera de lograr un sistema de trabajo. I documentar estos hallazgos y sugieren posibilidades por delante.

Agradecería cualquier comentario para que este proyecto funcione!
