Registrador de Carta Circular de disco duro (4 / 5 paso)

Paso 4: Añadir el mecanismo de marcado

Teniendo en cuenta que el registrador de carta normalmente se mantendrían en posición vertical y que el brazo de bobina de voz era muy delicado que descartar con una punta como no funcionaría en la posición horizontal resultante. Un esquema del plomo de lápiz sencillo parecía más apropiado.

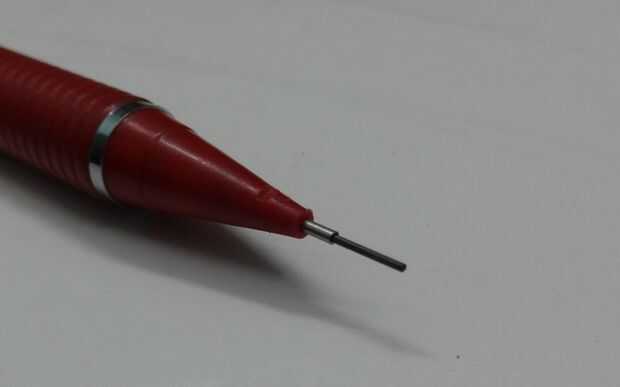

He quitado parte de la punta de un lápiz 0.5 mm embrague y mantiene listo

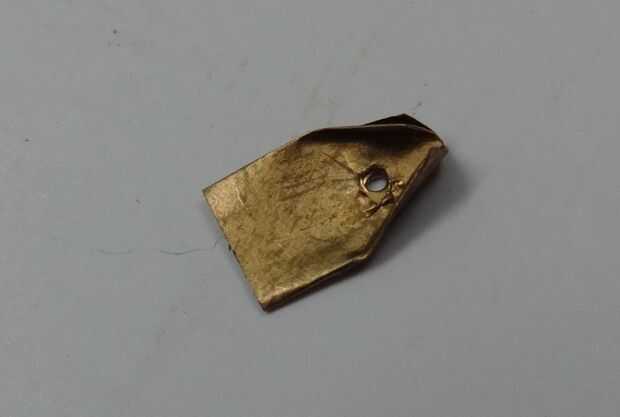

A continuación un corte la existente magnética lectura/escritura cabeza de la parte superior del brazo y sustituyó con un pedazo doblado de láminas de cobre soldada en el extremo.

A esto soldó el hueco lápiz cilíndrico porción aproximadamente 5 mm de longitud. E inserta un pedazo de plomo aproximadamente 4 mm en esto.

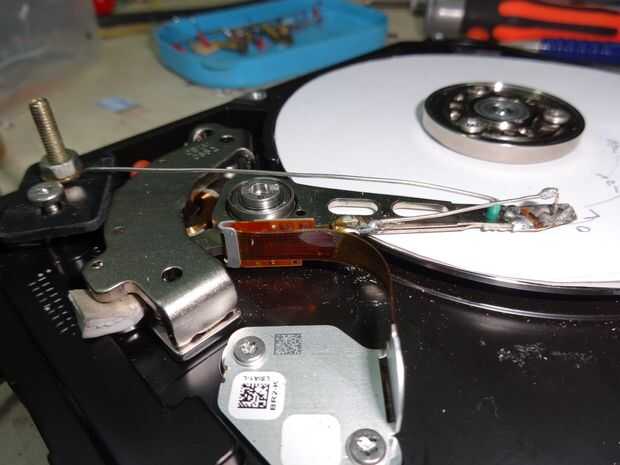

Con el fin de proporcionar una presión suficiente para la cabeza marcar el papel de carta he creado otro mecanismo de tensión vertical soldado al lado de la parte superior del brazo.

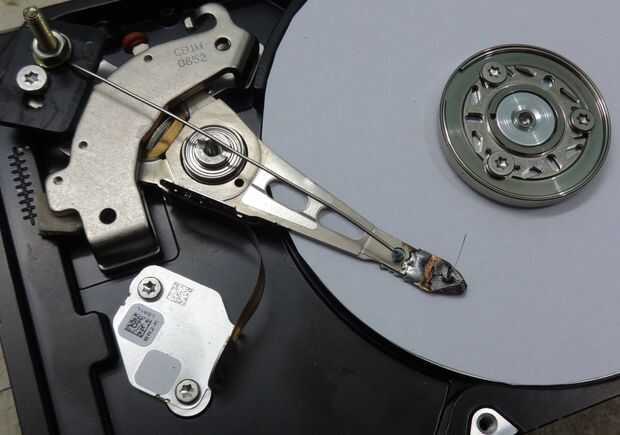

Ahora cuando el brazo se movió que un lápiz marque fue hecho en el papel.
