Registrador de Carta Circular de disco duro (2 / 5 paso)

Paso 2: Motor de pasos Unipolar para la impulsión de la tabla

Tuve un PM35L - D48 motor de paso a paso que fue quitado de una vieja impresora HP. El motor básico tiene 48 pasos/revolución. Salió que si este motor podría ser micro-caminó por un factor de 4 entonces esto daría 192 pasos/rev. Esto debería funcionar 3,75 min por paso de un gráfico circular de 12 horas. Consideré esto aceptable para comenzar con.

El motor tendría que ser reemplazado por este paso a paso, operado en un micro paso por modo 4.

Para comprobar que esto me aparejó un circuito basado en el ULN2003 IC controlador con entradas conectadas a las salidas de un microcontrolador PIC16F628A.

El paso a paso unipolar tiene dos bobinados de split con el grifo de centro conectado entre sí. He trabajado la secuencia de giro en los modos single-step, paso/2 y paso/4. Básicamente el modo de paso único usa una bobina a la vez. El modo de paso/2 utiliza una cuerda seguida de dos bobinas en la secuencia. Para obtener el modo de paso/4 es necesario también crear una corriente de la bobina X 0.41 modo para cada devanado. La secuencia correspondiente de la unidad también se encuentra en la figura.

El ULN2003 tiene 7 controladores internos pero el esquema de paso/4 exige que los 8 conductores. Un conductor adicional es proporcionado por un transistor NPN.

Las cifras muestran:

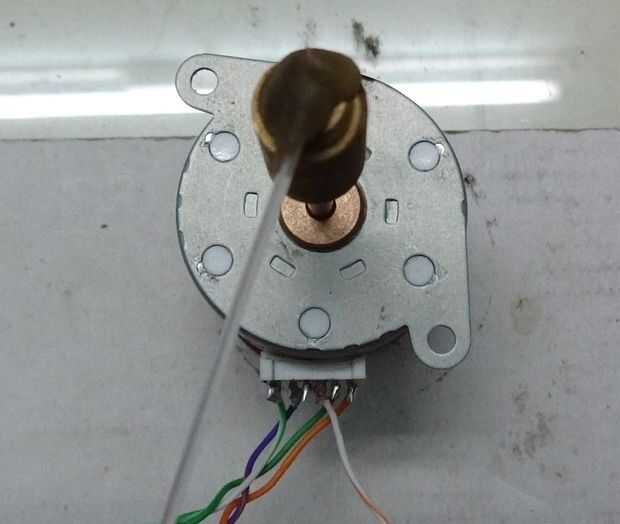

  1. El motor paso a paso con indicador de posición temporal

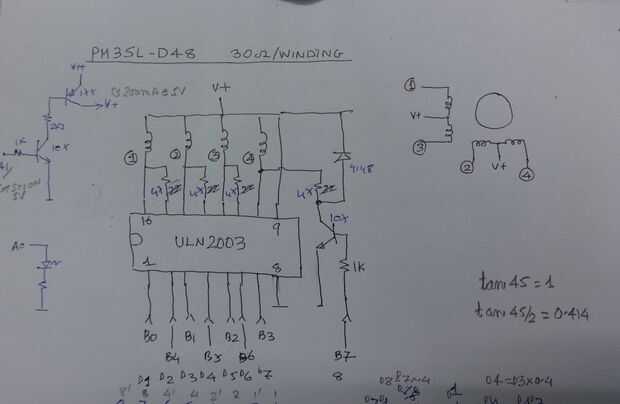

  2. Circuito de controlador ULN2003 y esquemática de la bobina

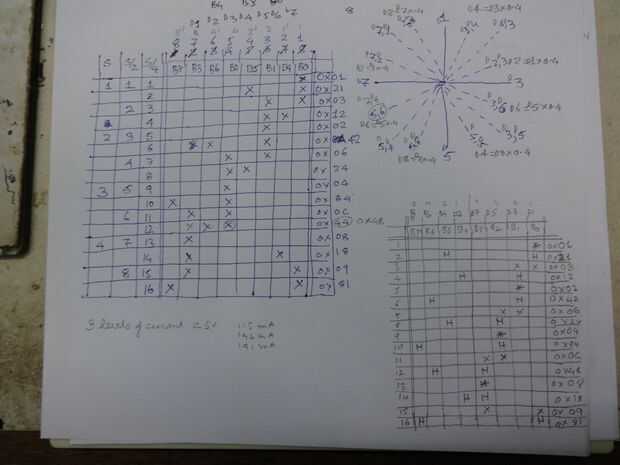

  3. Paso de la secuencia y binario de salida necesaria para los diferentes modos de caminar

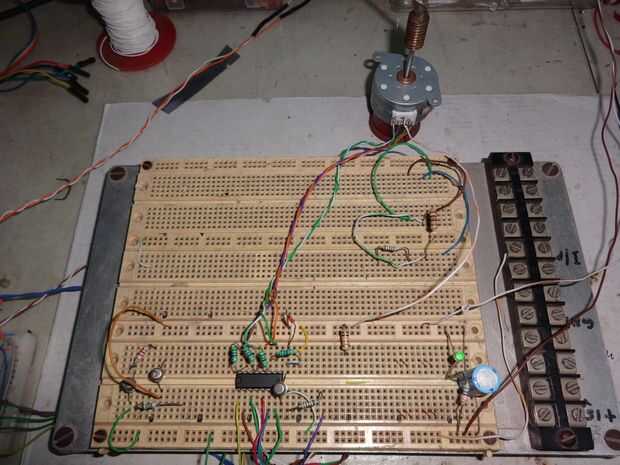

  4. Protoboard para el microcontrolador PIC16F628A
  5. Tablero del controlador ULN2003

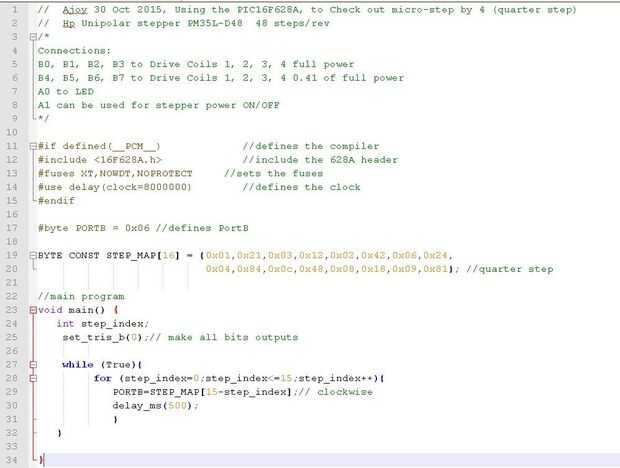

  6. C-código para el PIC16F628A comprobar hacia fuera de modo de paso/4

Este breve vídeo muestra la acción de micro-paso a paso:
