Regar su jardín con un opamp: el circuito, lista de materiales (2 / 12 paso)

Paso 2: Riego de su jardín con un opamp: grabado de PCB

Como aprender para grabado de PCB no es el objetivo de este ibble, rápidamente irá a través de él,
También, como ya había grabado mi PCB antes de que pensé en tomar fotos, se utiliza imágenes de proceso de producción de PCB otro.
Primero una advertencia:

Usted estará utilizando materiales materiais que, si se toma el cuidado adecuado no debería plantear un risc inaceptable, sin embargo, si no se toma el cuidado adecuado, pueden causar lesiones, causar daños materiales y llevar a tu esposa no hablando durante algún tiempo por venir
-Gafas
-Guantes
-Hacer esto fuera (no lo hacen en eso fregadero de cocina de acero inoxidable hermoso)
-Utilizar utensilios de plástico o vidrio

NO ALTERAR EL ORDEN DE ESTA CONFUSIÓN
Medir 15 ml de agua
Poner en un recipiente de plástico
Medir 25 ml de ácido clorhídrico al 10% (a veces llamado ácido muriático)
Puesto en ese mismo recipiente plástico
Añadir unas gotas de Hydroyxperoxide (H2O2)

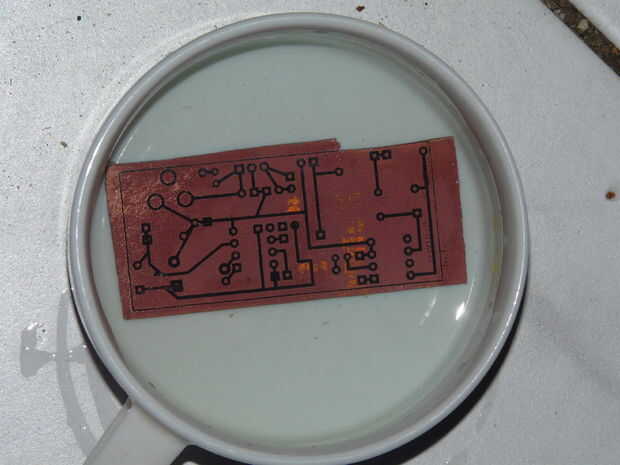

Poner en el PCB que acaba de aplicar una máscara a.  (Cuadro 1)

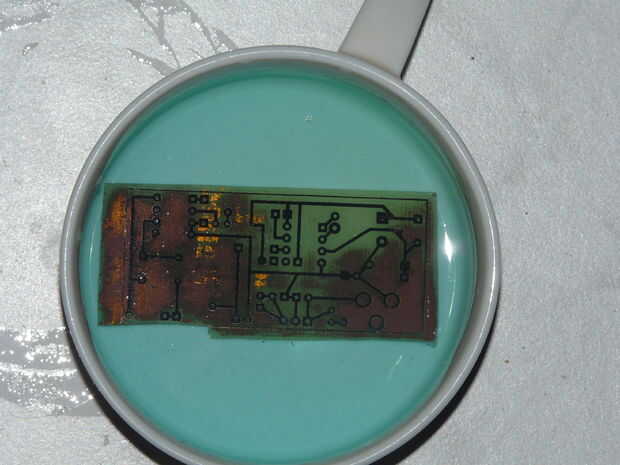

Agitar suavemente la solución: se verá la capa de cobre cambian de color (Foto 2)

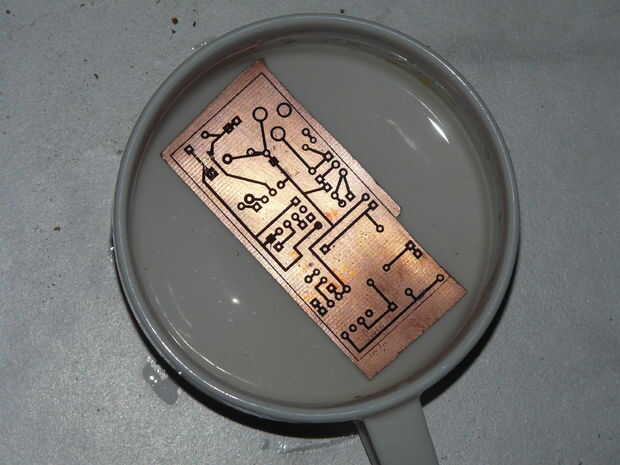

Usted verá el cobre se lo coman y la solución gire verde (Foto 3)

Cuando el cobre se come totalmente lejos, sacar la placa con una cuchara de plástico 'una vez el uso'. y ponerla en agua para enjuagar

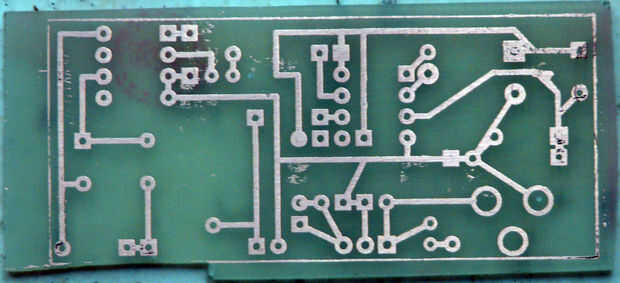

Usted se quedará con un PCB adecuado que sólo tiene los rastros requiere izquierda (foto 4)

Limpie la placa con acetona o con una almohadilla de Scotchbrite para quitar toda la tinta protectora (de hecho no es tinta, sino un plástico como el polímero)
