Paso 1: Regar el jardín con un opamp: impresión del PCB
El diseño como veis en el papel es como si se busca en ella desde el costado del componente, así que si desea utilizar este diseño para cualquier otro método de transferencia de toner, que tenlo en cuenta.
Aunque esto no es un tutorial sobre cómo hacer tus propias placas de circuito impreso, yo rápidamente te llevará por los pasos de cómo lo hice. Las imágenes que utilizo son no específicamente de esta junta, sino de otra junta, pero el método es el mismo:
-Imprimir el PDF en papel brillante en una escala de 1:1 y recortarlo. Esto puede ser papel fotográfico especial pero bien papel impreso sólo de un compartimiento brillante. Algunas personas utilizan papel que normalmente se utiliza en la hornada

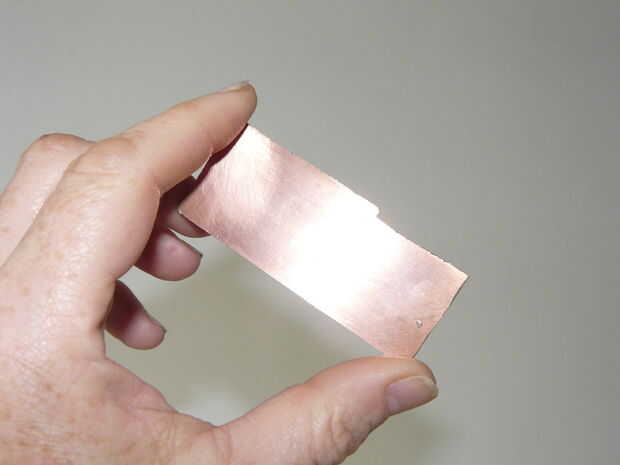

-Bien limpiar un trozo de PCB de 4 x 5 cm, use lana. (foto 2)

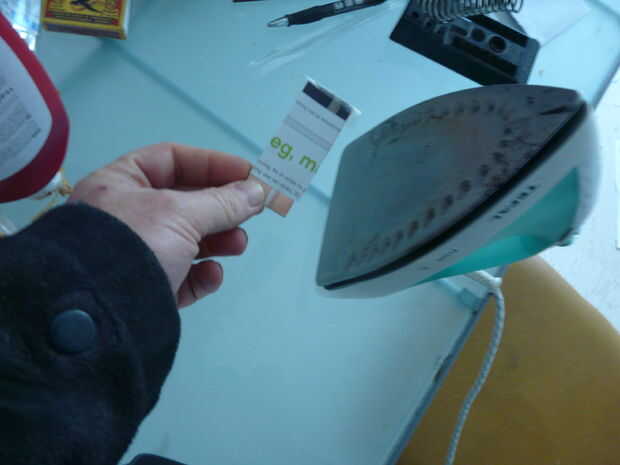

-Calentar una plancha regular en su temperatura más alta (ajuste de blancos o algodón). (imagen 3)
-Colocar el diseño impreso, boca abajo sobre el cobre y sujetarlo con los dedos
-Tome la punta de la plancha caliente y ponerlo en un lugar le interesaba el centro y manténgalo ahí durante unos segundos, mientras que todavía tienes el libro en su lugar.
-Esto debe haber fijado el diseño a la Junta para que no se mueva ya.
-Poner la plancha totalmente en el papel y presione hacia abajo
-Sostener por unos 30 segundos, mientras que el presing firmemente.
-Ahora utilice la punta de la plancha para frotar cada parte del documento.
-Tiro en agua (cuidado, probablemente muy caliente) y dejarlo allí durante unos 10 minutos. Se olvide de apagar la plancha
-Después de 10 minutos, pele de tanto papel como sea posible, utilice los pulgares para frotar muy duro.
-Tiro en agua otra vez hacer es remojar y tomar el papel más
-Repetir este proceso hasta que haya desaparecido todo el papel
-Usted probablemente quedará con una final capa muy delgada de papel que es difícil de quitar. Use un tootbrush suave para quitar eso.

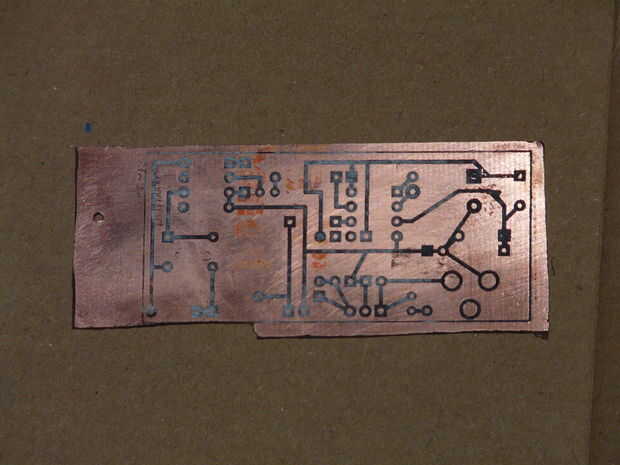

Tu PCB ahora tiene su máscara y está listo para el grabado. (foto 3)
Sólo una observación: el diseño se descargar es ligeramente diferente a la que ven abajo: pasé la posición del diodo que protege el transistor de relé, para que sea más fácil de montar
