Paso 10: Regar su jardín con un opamp: por último, regar

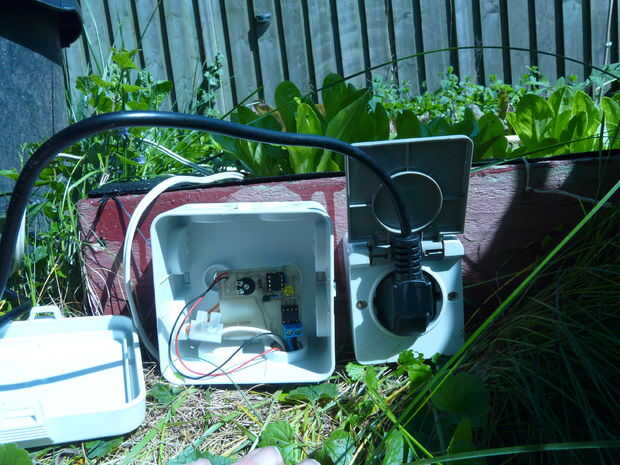

La primera foto aparece mi conjunto (todavía experimental):
El cable blanco es el sensor. el fino rojo y negro son la fuente de alimentación (por ahora) se alimenta desde un 12 voltios para mi luces del jardín.
El interruptor de nivel se alimenta en el mismo bloque conector igual que el sensor.
Los cables negro y azul gruesos (abajo a la derecha) forman la fuente conectada a la toma a la derecha. Actualmente salen a través de un agujero, que probablemente no esté de acuerdo al código, pero se soluciono que eventualmente como por ahora no estoy seguro pero si se deja el circuito opamp fuera, o lo traerá en la casa finalmente. ¿Realmente según el código local debo ha utilizado un alambre grueso marrón en vez de una azul pero que va a saber?
El enchufe en la toma de corriente es el tapón de mi bomba.
Foto 2

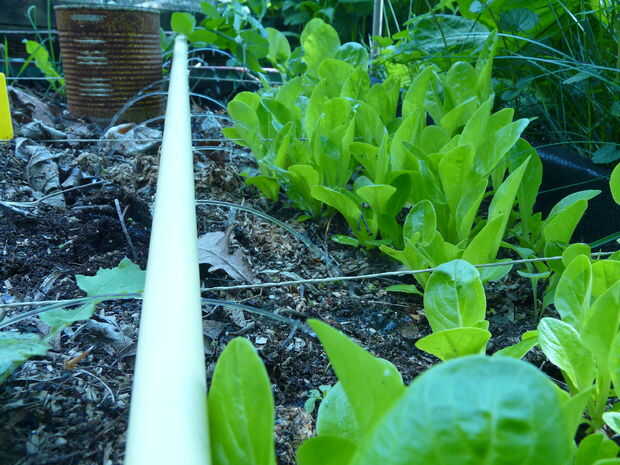

Hay varias formas de suministrar el agua a su plantbed como un sistema de goteo o una manguera de remojo.
Decidí ir por una solución rápida y barata: un tubo de conducto eléctrico con unos agujeros de 1 mm y un tapón a tapón en un extremo.
Cuadro 3

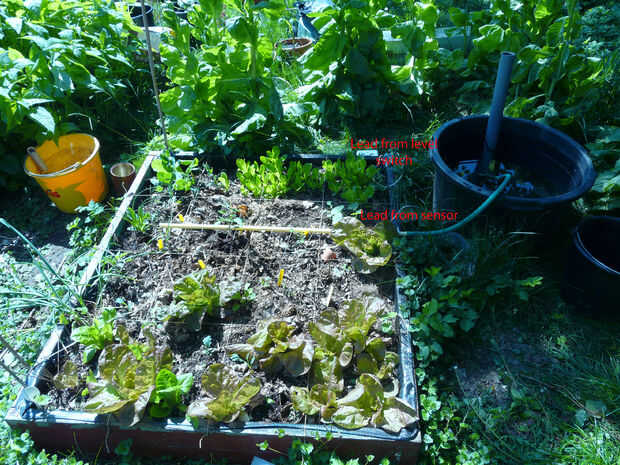

Esta fotografía muestra el trazado completo: a la derecha es un contenedor negro 160 litros efectivamente contiene unos 135 litros ya que tengo la bomba apagar a un nivel seguro. La pipa gris en él es la base para el flotador que activa el interruptor de nivel.
De la bomba se conecta una manguera a la boquilla de diy en mi plantbed y si nos fijamos en la imagen por completo, verás que sale bastante agua: de hecho, unos 7 litros por minuto.
En la foto Usted wil ver también algunos sensores de humedad (he probado unos cuantos, sólo uno está conectado).
El sensor funcionó muy bien. Apague la bomba en aproximadamente 1,5 minutos (la cama era algo seca, que había sido riego lo debido a esta prueba). Entonces sacó el sensor y la bomba de encendido otra vez. Lo dejo correr porque quería comprobar el sensor de nivel. En unos 15 minutos, cuando se alcanzó el nivel adecuado, la bomba cierre perfectamente.
Cuadro 4

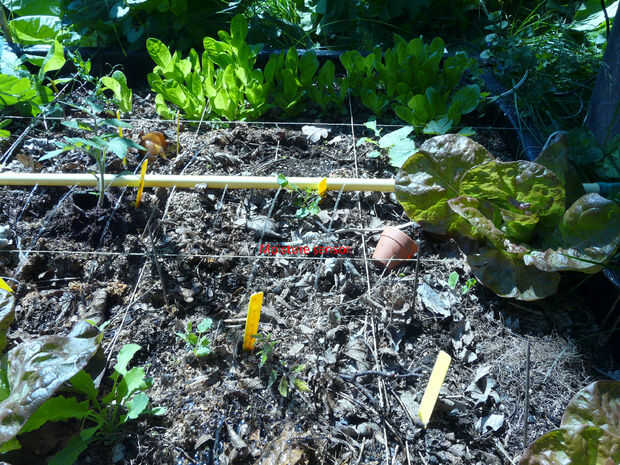

A cerca de la boquilla con aerosoles que sale y el sensor de humedad

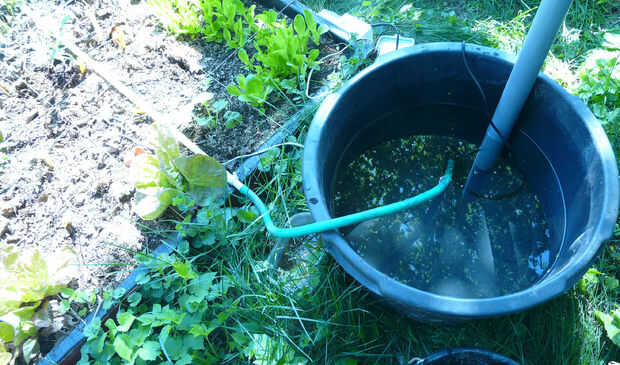

Cuadro 5
Vacia bastante rápido
