Reconstrucción de un gato hidráulico de piso (13 / 19 paso)

Paso 13: Válvulas de cheque y válvula de seguridad de sobrecarga

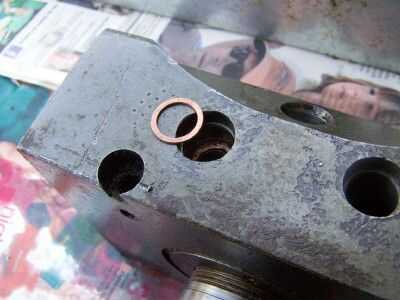

Primera foto--el orificio de las válvulas de retención tiene una arandela de cobre selladora dentro de él.  La lavadora vieja es apenas visible en el orificio.  Tenga en cuenta su color.  Una nueva arandela de cobre se suministra en el kit de piezas.  La lavadora vieja se ha comprimido para encajar muy bien.  No hay ninguna buena manera de quitarlo.  No quiero llenar los pasillos de mi gato con virutas de cobre de desenterrar en pedazos.  Simplemente decidí colocar la lavadora nueva sobre lo que queda de la vieja lavadora.  (Esta foto fue hecha antes de que el émbolo y la válvula de liberación se instalaron).

Segunda foto: Instale las piezas en el orden que se muestra en esta foto desde el paso 8. (La válvula y el émbolo no se muestran en esta foto.) Utilice las bolas de nuevo desde el kit de piezas. Hacer todo esto dentro de un recipiente o caja de cartón poco profunda por lo que ninguna de las bolas se pierden si uno consigue lejos de usted. Apretar las piezas con un pequeño destornillador para instalarse lo más lejos posible en su agujero. Comience cuidadosamente el tapón de tornillo con un destornillador. Es fácil dañar las roscas. Utilice el destornillador especial de un endurecido perno para apretar el tapón roscado con una llave.

Tercera foto--instalar las piezas se muestra en esta foto desde el paso 8. Deje caer la nueva bola en el agujero. Inserte el resorte en el extremo abierto de la tapa y caiga en el agujero.  Inserte el enchufe de tornillo. Cuidadosamente gire el tornillo tapón hasta que los fondos de la Asamblea de válvula hacia fuera.  Detrás de 1 3/4 resulta.

No decidí instalar los tapones de metal que cierran los orificios de la válvula sin embargo en el caso que necesitaría abrir una de las válvulas durante la prueba de la toma para corregir un problema.
