Paso 11: Montar el émbolo

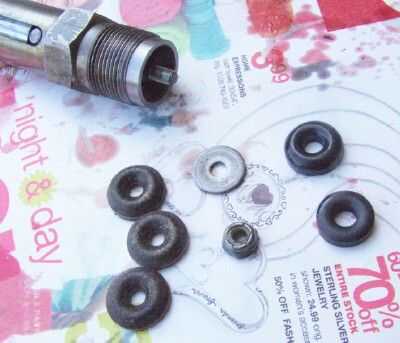

Primera foto--muestra el cuerpo del émbolo y las piezas de émbolo. A la izquierda se muestran tres sellos de cuero. Mi gato no hace uso de éstos. Varias diferentes partes llegaron en más de una versión. Creo que el mismo kit de piezas se vende para varios gatos similares, pero diferentes. Tengo algunas partes que no utilizo en mi gato. En el centro de las piezas son el acero arandela y la tuerca de bloqueo. Las otras dos partes a la derecha son el sello viejo quité. Tiene un brillo aceitoso. Justo debajo está la pieza de repuesto que requiere de mi gato.

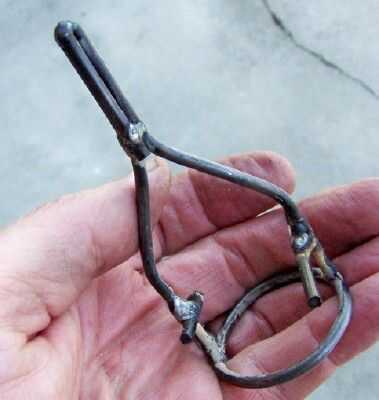

Segunda foto: Untar la Junta de neopreno nuevo con aceite fresco de jack. Durante la instalación de todas las piezas, doble verificación para cualquier polvo o suciedad que se pega a las piezas aceitosas y retire antes de la instalación de la parte. Instale primero el nuevo sello de neopreno, el extremo redondeado. Instale la arandela de acero y la tuerca de bloqueo. Voy a comentar cómo apretado para apretar la tuerca de bloqueo después de tratar cómo instalar al ensamblaje del resorte sobre el cuerpo del émbolo. Hice una herramienta especial para unir nuevamente el montaje del émbolo. Está hecha de alambre de acero de 1/8 de pulgada de diámetro. El cable vino de talones de alambre de refuerzo interrumpido de la Fundación de un amigo para su nuevo garaje.

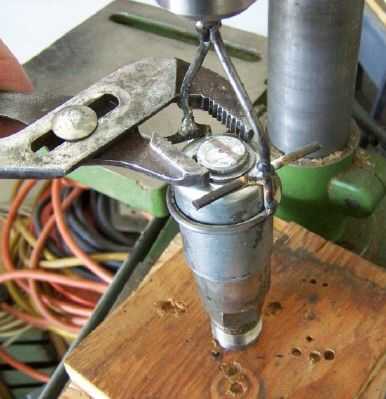

La tercera foto muestra cómo se utiliza esta herramienta especial. Tiraron esta herramienta en mi pequeño taladro. El círculo de alambre en el extremo de la herramienta se coloca sobre la parte superior de la tapa para el montaje del émbolo. Las dos piezas rectas soldadas través permiten la pluma del taladro para ejercer presión hacia abajo y a colapsar la primavera por lo que puede colocarse el anillo "C". Aviso que el extremo inferior del cuerpo de émbolo presiona contra la madera tan la lisa superficie mecanizada no está rayada. Utilicé una pinza ajustable para cerrar el anillo "C". Mi taladro ha limitado ajuste. Usé un par de piezas de madera en la base del taladro con el fin de alcanzar la distancia deseada entre el mandril y la superficie de apoyo al final suave del émbolo.
Ahora apriete la tuerca de bloqueo (mencionada en relación con la primera foto) en pasos. Empuje el émbolo hacia abajo y deje que el resorte vuelve. Apriete la tuerca más aparezca el émbolo puede ser lento para volver. Retroceda la tuerca sólo un poco.
Revise el émbolo para polvo y partículas de madera. El émbolo del hilo de rosca en la base de la unidad de salida de la botella. Apriete con una llave y golpea la llave varias veces con un martillo para hacer un buen sello, puesto que no hay ninguna lavadora "O" ring o cobre para hacer el sello.
