Reconstrucción de un gato hidráulico de piso (9 / 19 paso)

Paso 9: El émbolo

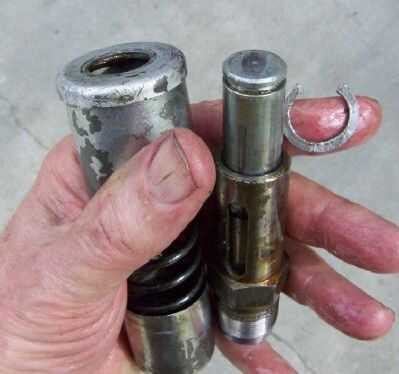

Es difícil de comprimir el resorte en el émbolo y extraiga el anillo de retención "C".  Debe también tener cuidado no rayar el mecanizado final cerca del extremo roscado del cuerpo de émbolo.  Este extremo liso es el sello único.  No hay arandela o anillo "O".  Ver los cuadros de texto en la primera foto.

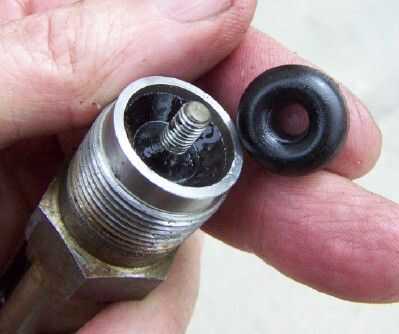

Yo desmontar el émbolo porque no estaba seguro si sería desintegrarse cuando quité la tuerca del perno roscado en la segunda foto. Podría probablemente han eliminado el viejo sello sin desmontar el émbolo, pero el perno roscado, tuerca, arandela y sello habría sido retirado cerca de 1 pulgada en el cuerpo del émbolo, y habría sido difícil para el sello del cuerpo del émbolo sin comprimir el resorte en el émbolo.

Hice una herramienta especial para montar otra vez el cuerpo del émbolo.  Ven y cómo se utiliza en las fotos segunda y terceros en el paso 10.
