Paso 7: Instalar los componentes restantes

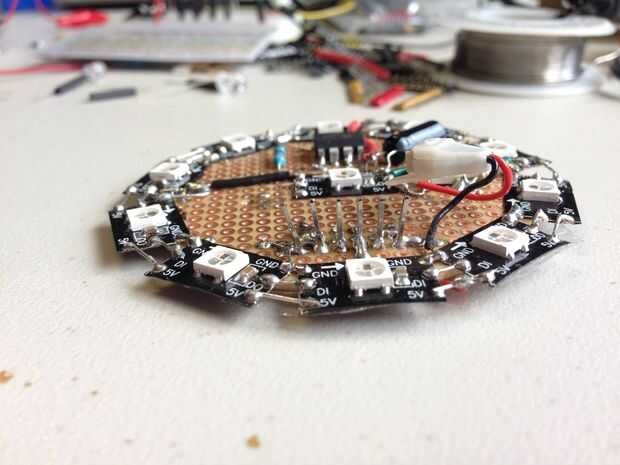

Este paso es lo que hice la mayor parte de sobre la marcha. Realmente tienes una gran cantidad de inmuebles en este PCB si haces el diseño de la misma que la mía. El mayor obstáculo para solucionar es la batería. Si vas a tener la batería ser parte integral de su estructura sugiero poner todos los componentes con cuidado. Si intenta hacerlo un factor de forma fino como el mío entonces asegúrese de tener en cuenta. El componente más grueso en mi build es los pernos de cabecera que utilizo para solución de problemas y la reprogramación. Si usted planea dejar aquellos que puede afeitarse fuera de unos pocos milímetros de su diseño general.

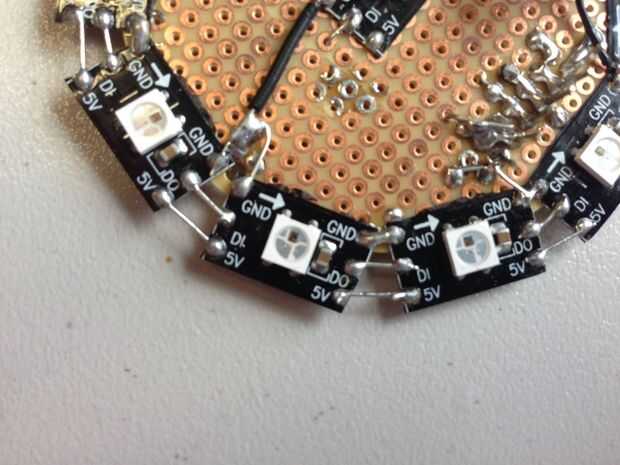

Guíese por las imágenes, pero en última instancia, siga el diagrama de Fritzing de paso #5 para conducirle por el camino. Los LEDs rodeando la Junta realmente ayudan a proporcionar guías de GRN y 5V.
Consideraciones:

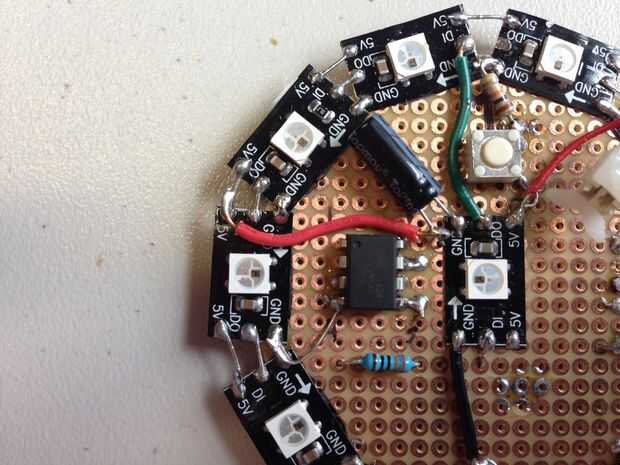

ATTiny - ser consciente de los pines al elegir su ubicación de instalación. También, elegí mi ATTiny directamente al perfboard versus ajuste en un zócalo DIP para que el dispositivo más delgado de la soldadura. Esta es la razón principal que tengo pins de cabecera soldados en para reprogramación. Los pernos de cabecera realmente darán un perfil más delgado que tendría el ATTiny en un zócalo DIP. Tenga cuidado al soldar el ATTiny en su lugar, desea que el tiempo mínimo de contacto entre el hierro de la soldadura y el chip. Si están poniendo la fuente de la batería fuera del Reactor de arco sí mismo usted podría fácilmente colocar el ATTiny y la mayoría de los componentes no-LED en o cerca de la caja de la batería. Esto le daría un diseño extremadamente delgado.
Pernos de cabecera - el perfboard particular utilicé no juega bien con las patas de la cabecera. Tuve que maldita cerca de golpe las cosas en los agujeros. Los puse tan bajo como sea posible mientras que todavía permite un jumper hembra hacer una conexión sólida. Si usted no planea reprogramar tuyo o está planeando poner su ATTiny en un zócalo DIP Hágase un favor enorme y dejar éstos.

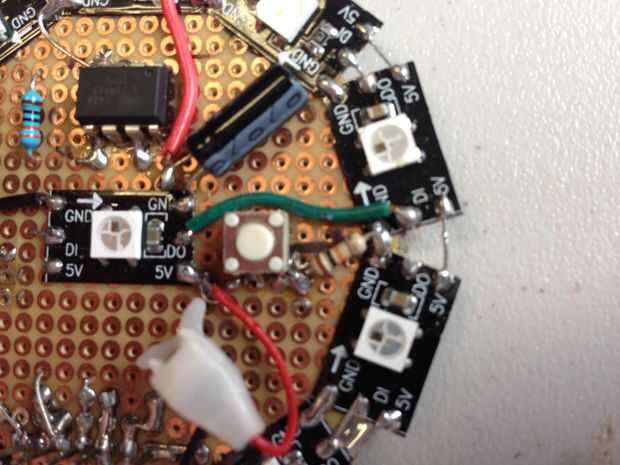

Botón - Asegúrese de colocar el botón en un lugar que sea en una parte opaca de su diseño. Se desea incluir a un espaciador en la "tapa" de su Reactor de arco que se traducirá un golpecito suave en el exterior hasta el botón. No desea que este espaciador que frente a la película transparente, que deja una sombra significativa.

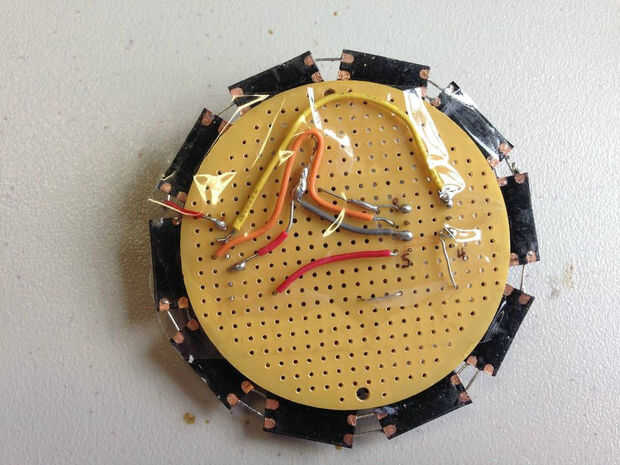

Cables en parte trasera - estos cables (gris, naranja, rojo y amarillo en la imagen) en la parte trasera sólo se necesitan si intenta programar a través de las patillas de la cabecera. A los efectos del diagrama Fritzing han quedado (para aliviar la confusión).
