Reactor de arco portátil programable (2 / 11 paso)

Paso 2: Protoboard su proyecto

Sugiero que todo protoboard antes de empezar a soldar. Siempre es agradable para los insectos elaborados antes de que se ha soldado una sola conexión. Con eso, también sugiero, si usted tiene un Arduino UNO u otro Arduino de tamaño completo con encabezados para las conexiones de fácil ese programa y probar la configuración antes de cambiar el ATTiny, es sólo mucho más fácil trabajar con.

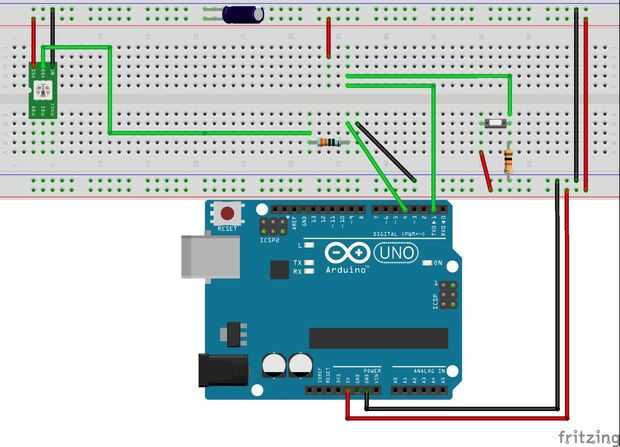

Voy a mostrarle esta configuración primero con un Arduino Uno que sirve como el microcontrolador. Sin pernos que deba cambiar o reasignar en el código para hacer este trabajo. Verás unos pasos más adelante que todos nosotros entonces tenemos que hacer es sacar los cables que van al Arduino y reemplazarlo con el ATTiny, agregar fuente de alimentación, y usted está listo para probar la configuración final. A los efectos del diseño y la construcción final me gusta usar tres colores de hilo en aplicaciones simples como ésta. El rojo siempre es Vcc (tensión alta), siempre es de tierra negra, verde es siempre datos. Ésos son los tres colores de cable de conexión que tenía disponible, usted puede preferir algo más. Lo que flota su barco. Coloque los componentes como he mostrado en el diagrama de Fritzing anterior.

WS2812B (aka NeoPixels): ignorar las clavijas identificadas en el diagrama de Fritzing, no tienen versión WS2812B. En su lugar reconocer que 5v va a la pestaña de soldadura marcadas "5V" en la tira. Tierra va a la "Tierra". Los datos se enrutan de pin digital 4 en Arduino (también digital pin 4 en el 85 ATTiny) a través de un resistor (entre 300 y 500 ohmios) y a la pestaña "DI" en la tira. El condensador es para ayudar a eliminar picos de voltaje como píxeles flash encendido y apagado. Hay un gran tutorial en estos LEDs en el sitio web de Adafruit encontrado aquí. IMPORTANTE: Si utiliza 11 píxeles como yo, sugiero usar un brillo máximo de 150 para reducir la demanda total actual, Arduino puede fuente de 500 mA a través de USB. IF usted están usando más píxeles que necesitará proporcionar una fuente de corriente alterna para esta parte de la instalación.

Conectar el Arduino al ordenador vía USB. ¿Nada de fumar? ¡ Excelente! ¿Algo de fumar? MAL!
