Paso 5: Volver a la protoboard - con el ATTiny 85
Ahora que está programado el ATTiny puede volver a la protoboard.
Confusión de pinout.

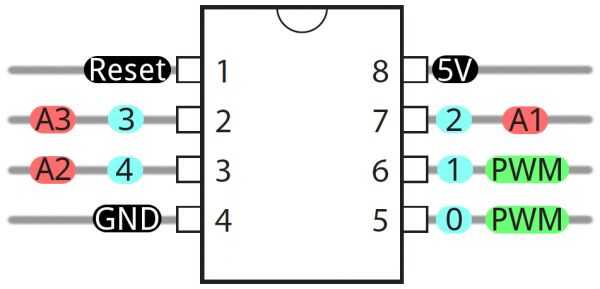

Pin 1 en el 85 ATTiny está marcado con un pequeño punto, organizar el chip que buscas en ella con el punto en la parte superior izquierda para que pueda seguir a lo largo. Ahora mire el diagrama del pinout (cortesía de Sparkfun) en los cuadros arriba y prepárate para confundirse si usted es un novato. Los "pasadores de físicos" cuentan secuencialmente hacia abajo el lado izquierdo 1,2,3,4 con pin 4 está en la parte inferior izquierda. Luego saltar el perno 5 en la parte inferior derecha y contar secuencialmente hasta la derecha 5,6,7,8. Fácil, ¿verdad? Mal. Ésos son los pines físicos, pero lo que el microcontrolador llama los pernos con el fin de la programación es completamente diferente. Salvarme de escribir todo y sólo se centran en los pines que vamos a usar para esta aplicación (que no sean la programación).
Suelo: Se encuentra en pin físico 4.
VCC: "Positivo" o la tensión alta. Encuentra el pin físico 8.
ENTRADA-salida 1: Pin Digital de 1. Encontrado en el pin físico 6. Estamos utilizando esto como nuestro botón de entrada.
ENTRADA-salida 4: Pin Digital de 4. Encontrado en el contacto físico 3. Estamos utilizando esto como los datos de NeoPixel alimentación.
Gracias a Dios alguien ya puso esto en un diagrama, o mi cabeza estaría de más.

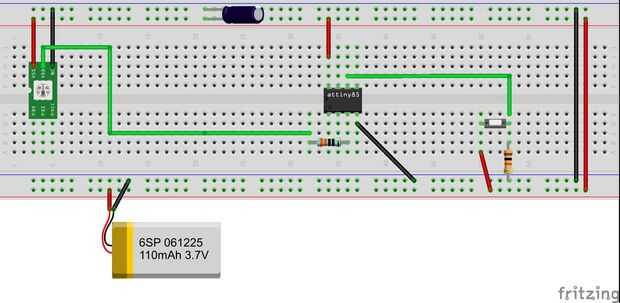

Retire los cables de la Arduino, alambre en la LiPo o la otra batería (tierra primera), pop en el ATTiny como se muestra en el diagrama Fritzing y debe estar funcionando con su proyecto shrinkified ahora. Su programa debe trabajar como antes y comportarse bien. Jugar con el botón para selección de golpeteo, asegúrese de que todo funciona. Si es así, estás listo para pasar a soldar todo a su tablero de perf.
