por: Dave Weaver
Esta construcción se realiza con extrusión de ranura en t de aluminio. Elegí este material porque es limpio, ligero e ideal para trabajar con. Esto podría ser muy fácilmente construido con madera pero no es tan resistente a la humedad y la luz UV. Si quieres ver más info en mi solar construye la que puede suscribirse a: http://medomyself.com/wordpress/
Como la tierra gira el sol seguirá el cielo de este a oeste. Teniendo en cuenta que un panel solar sólo produce es máxima nominal de salida cuando está perpendicular al sol es lógico pensar que los mismo paneles sólo producen energía máxima para una parte muy breve de la jornada. Estos mismos paneles, si cada pocos minutos sería mucho más eficientes.
He estado buscando años para un panel de solar seguimiento auto práctico y rentable, pero no son realmente hacia fuera allí. Los que existen no son portátiles y son muy costosas. Así que decidí construir mi propio.

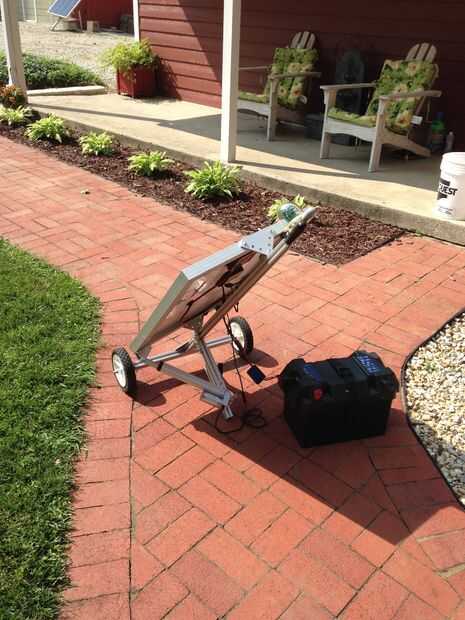

El sistema que he construido es un sistema de eje construido ranura en T de extrusión de aluminio, un robusto conjunto de ruedas, un actuador de 12 vdc y una inclinación manualmente ajustada. Se utilizó un panel solar de 50 Watts pero puede manejar hasta 100 vatios con modificaciones al diseño. Tiene un controlador de carga solar, un componente de seguimiento solar asequible y un actuador para girar el panel solar. Simplemente conecte una batería a los cables de conexión rápida y cargar la batería de almacenamiento. Si sólo necesita alimentación de CC y le toca usar sólo LED para proporcionar la luz a través de la noche que todo lo que te necesita. Sin embargo, gente más activa requiere corriente alterna para cafeteras de radios, televisores e incluso un refrigerador. En este caso tienes que comprar baterías adicionales para crear una matriz y conectarlos a un inversor de la energía de descenso. O, usted puede comprar cualquier número de paquetes de energía del portátiles en el mercado que se combinan en un conjunto compacto y ligero agradable. El Objetivo de cero es la batería ideal para este sistema.

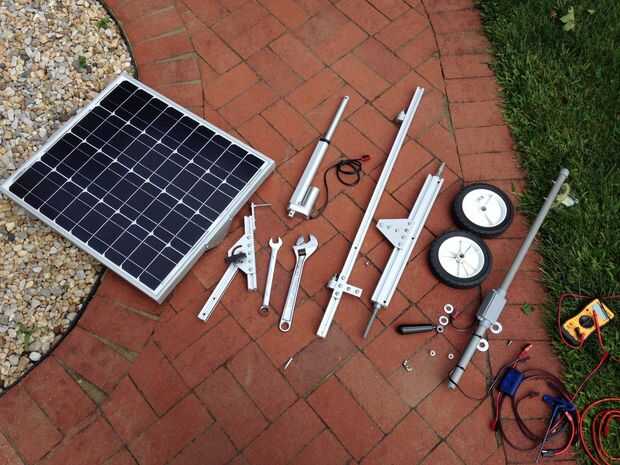

Lista de materiales:
(1) 50 vatios panel solar
(1) 36" ranura en T de aluminio extrusión 1" x 1"
(1) 24" ranura en T de aluminio extrusión 1" x 2"
(2) 10" aluminio T-slot extrusión 1" x 1"
(2) 8" lruedas de awn mower
(3) 5 agujero T placa de Unión
(2) bolsos 1/4-20 x 1/2" tornillo con tuerca en t
(1) 180 grados soporte pivotante
(1) actuador lineal 12 v CC con 12" carrera
(1) seguidor solar Inicio CSP
(1) 36" largo de 1/2-20 rosca todos
(2) 1/2-20 tuercas de seguridad
(2) 1/2" SS arandelas
(1) bolsa (10) 1/2-20 tuercas
(1) 3 orificios de incorporarse a la tira
(1) 36" de longitud de 1/2 cpvc
(1) "caja J" de CPVC
36" de cable CAT 5 o cualquier luz calibre 4 cables de cobre trenzado
Herramientas necesarias
(1) 11/64 broca
(1) grifo 1/4-20
toque de mano 1/4-20
Llave de 3/16" T-
llave media luna
peladores de alambre
tuercas para alambre
cinta aislante
más de detalles de medomyself.com
