Paso 5: Diseño para la fabricación de
Hay dos problemas a resolver en el CAD; uno es cómo las piezas se pueden montar. La otra es cómo pueden ser fabricados.
Tomar este último. La intención era fabricar mediante fresado CNC, esto quiere decir que los bolsillos muertos no son posibles. Para hacer el potenciómetro que se encuentra detrás de la configuración de dial de trabajo, entonces, tengo que cortar dos pilares verticales (vertical desde el punto de vista de la fresadora), a continuación, añadir una pieza trabajada a máquina por separado en la parte superior; una correa que tornillos hasta esos pilares y, a su vez, tiene el potenciómetro atornillado a ella.
Incluso el diseño para imprimir tiene muchos problemas de impresión. Un servicio de impresión como Shapeways (donde he ido muchas veces, y donde finalmente se fabricaron la mayoría de las piezas de esta arma de rayos) tiene en sus páginas de materiales diversas reglas para el espesor mínimo de pared, agujeros, etc..
Impresoras 3d personales generalmente no imprimen soportes en un material separado, entonces tienen que ser más consideran cuidadosamente en qué tipos de voladizos pueden ser impresas con seguridad.

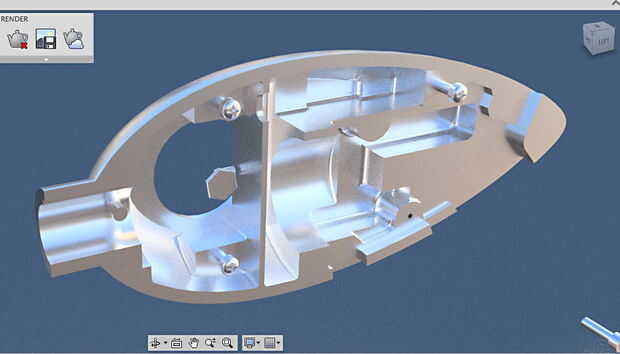

En el caso de mecanizado CNC, la principal limitación fue no hacer bolsillos tan profundos que no podía alcanzar el molino de extremo. Después de eso, era evitar tanto como sea posible haciendo agudos dentro de las esquinas es necesario, como los requeriría más complicadas trayectorias de fresado o limpiar extensa.
Generalmente esto es materiales de tolerancia de la resistencia y el diseño; Cómo gruesas piezas deba ser por fuerza, tan cerca vendrá el proceso de fabricación a la medida deseada, cuánto tiene de ser permitido para que errores de mecanizado o incluso pequeñas irregularidades en la superficie de impiden las piezas juntos correctamente.

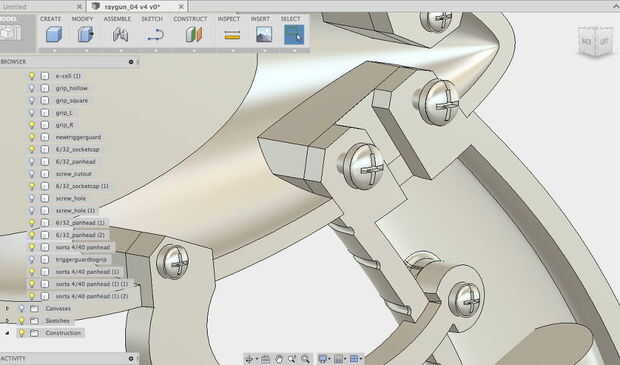

El otro aspecto mencionado arriba es diseño para el montaje. Es muy fácil diseñar un sistema de tornillos que no se puede acceder después de la parte que asegure en su lugar! Tienes que pensar realmente en los ensamblados van de la mano primero, en qué orden, para que usted puede en realidad, usted sabe, montarla.

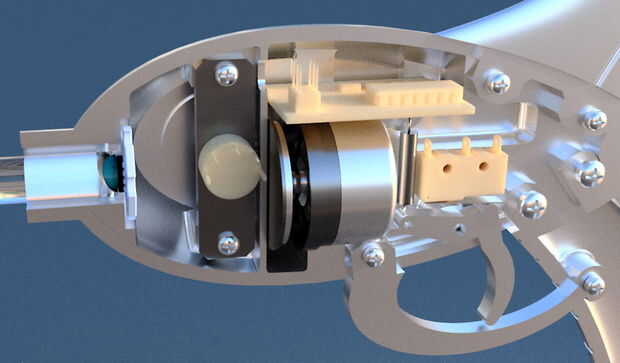

Sabía que sería montar la electrónica en su lugar, por lo que la orden primaria de Asamblea fue que todas las piezas funcionales Coloque a un lado de la coraza; lo que significa que podría montar el circuito, prueba, luego cerrar el shell.
Hice casi un centenar de bocetos tratando de idear la mejor manera de acercarse a la pila de piezas en la parte delantera; el plato y el inyector eran originalmente ser trabajado a máquina por separado con el fin de lograr el mejor acabado, montado para el acabado final, atrapar los anillos por separado impreso aislador y el emisor acrílico portaobjetos en la parte delantera sería fácilmente desprendible para el reemplazo si tiene roto.
