Raygun retro: realizando un apoyo a través de CAD (2 / 15 paso)

Paso 2: Dimensiones, proporciones y maqueta

El tiempo para repetir mucho es cuando son bajos los costos (en materiales y tiempo). Así que iteración en el diseño aprobado para clavar proporciones antes de pasar al modelo CAD completo.

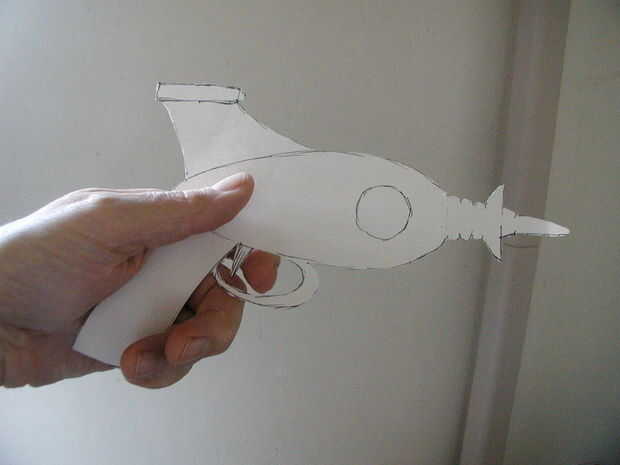

Lo primero que hice fue reventando el bosquejo. Trazó varios apretones de la pistola y utilizado latas de sopa y otros objetos del hogar para tener una idea de las dimensiones y creó un esquema de tamaño completo. Luego transferir ese dibujo a base de la espuma y recórtalo.

Y no ver o sentir.

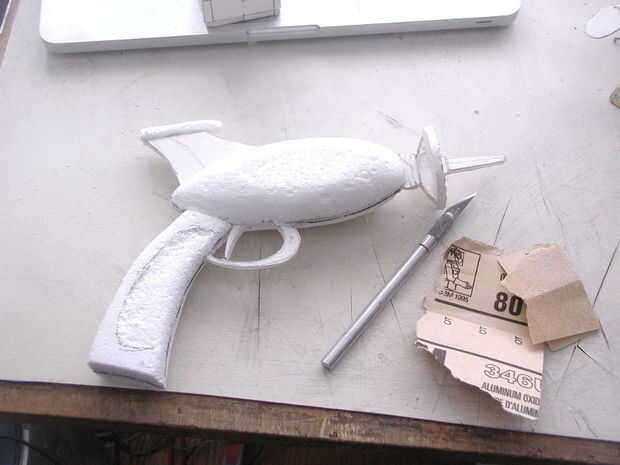

Así que segunda iteración; derivados de un núcleo de espuma nuevo primero, ajustar aquellas dimensiones que eran necesarias. Esto se sentía mejor en la mano. Para hacer un chequeo completo, pegan espuma blanca en la base de la espuma para darle dimensión y arena en una semblanza de la forma deseada.

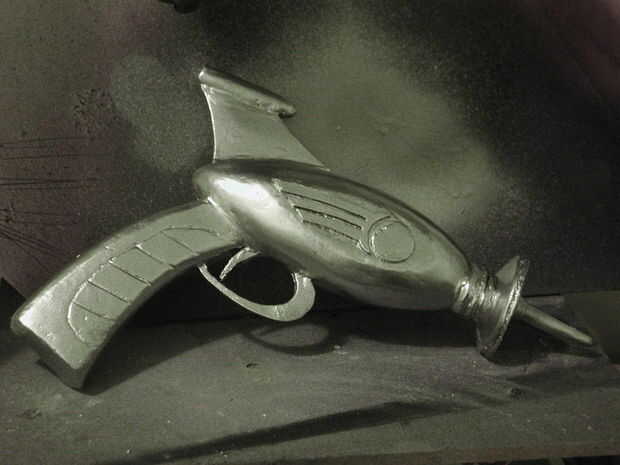

Preparado y pintado, proporciona no sólo una comprobación visual cordura en la formación, la escala de detalles, comodidad de agarre y así sucesivamente, también ofrecerá algo para mostrar al cliente y probar para escala y comodidad en la mano.

Y funciona bastante bien. La empuñadura es impar; a primera vista se podría pensar que debían ahogarse en él con el cuerpo de la pistola apoyada en la carne de su mano. Pero se siente completamente natural para mantener baja la curva, y cuando lo hace, no sólo es el gatillo en una posición cómoda, pero la "vista" (o lo que representa el elemento de diseño encima de la aleta) se alinea con su visión de una manera que asegura que la pistola esté alineada con la dirección de su mano.
