R/C LEGO® "El toro" Buggy (5 / 13 paso)

Paso 5: Caja de cambios

In this Step, I'm going to show you how to construct the car Gear Box.

Foto 1 Continuar en el paso anterior

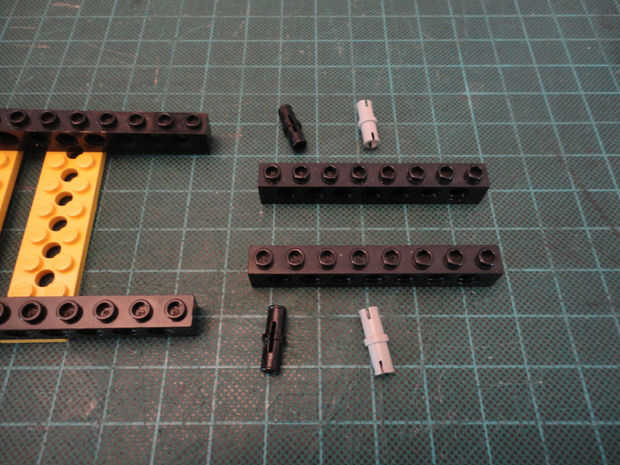

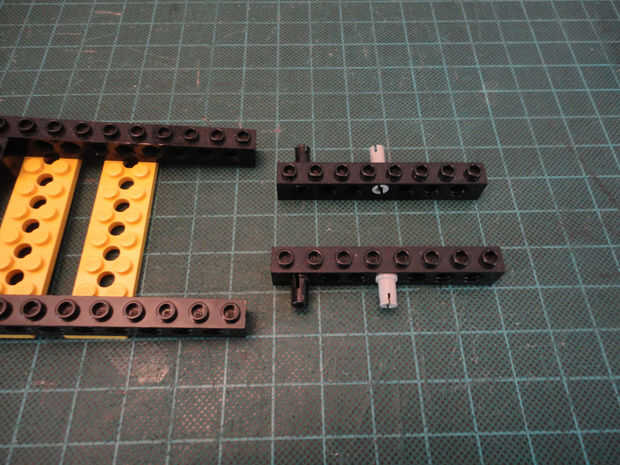

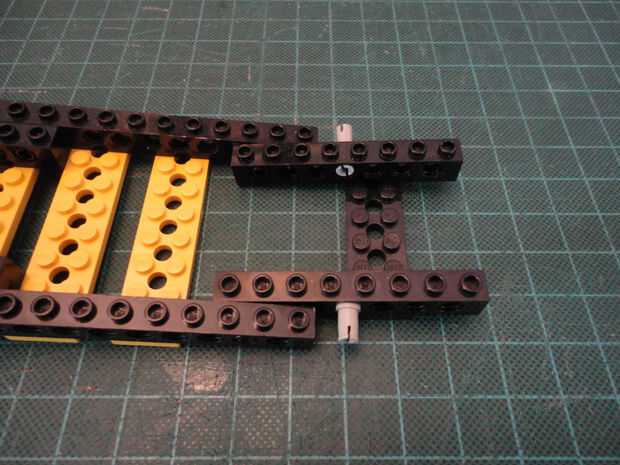

Foto 2, 3, 4 Cuatro conector Peg con fricción (#2780) y dos de 1 x 8 ladrillos Technic (#3702)

Foto 5, 6 2 x 8 técnica de la placa (#3738)

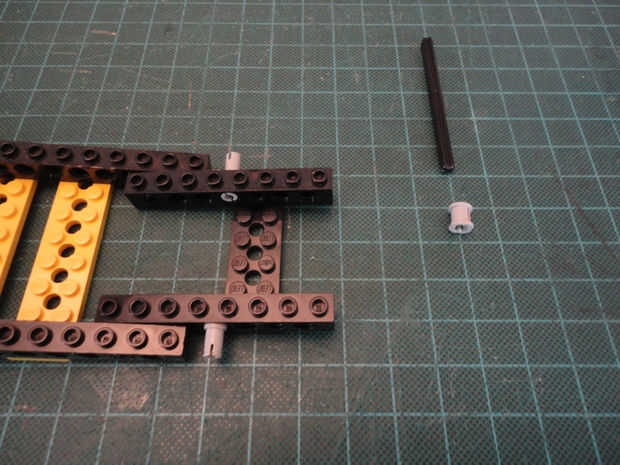

Foto 7, 8 Cruz de eje 8M (#3707) y casquillo para eje (#6590)

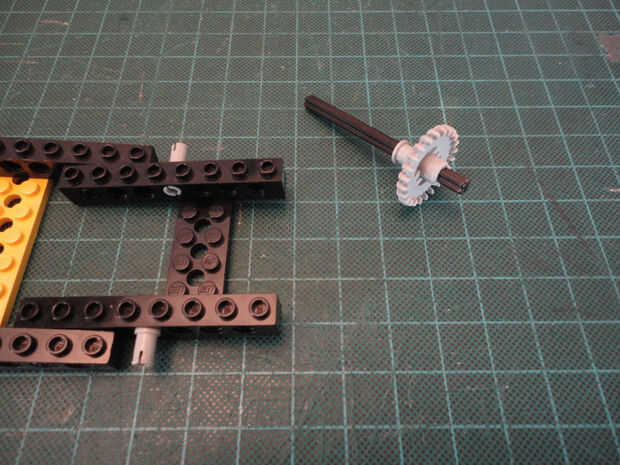

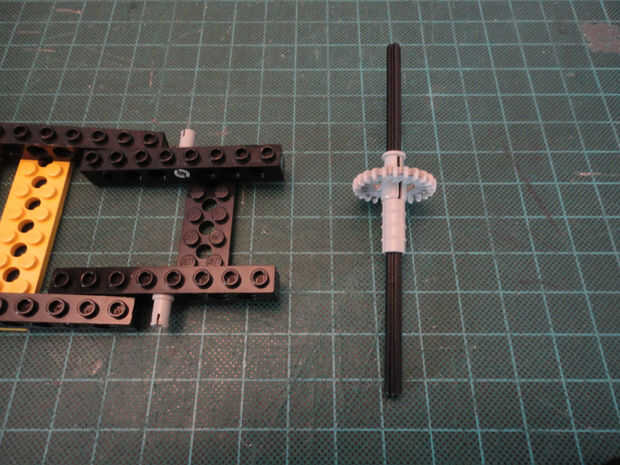

Foto 9, 10 24 dientes corona engranaje tipo III (#3650)

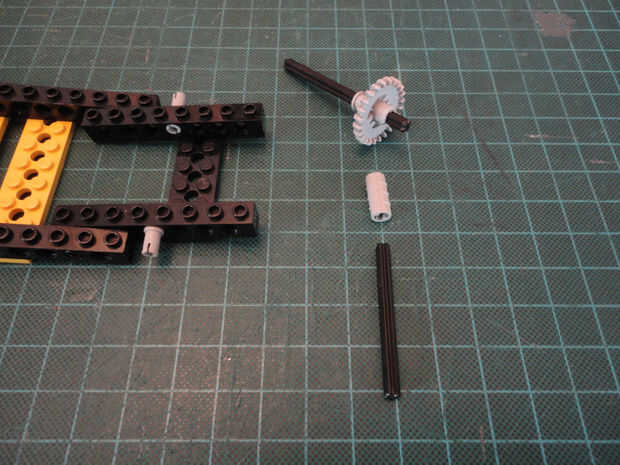

Foto 11, 12, 13 Eje Joiner (#6538b) y el eje transversal 6M (#3706)

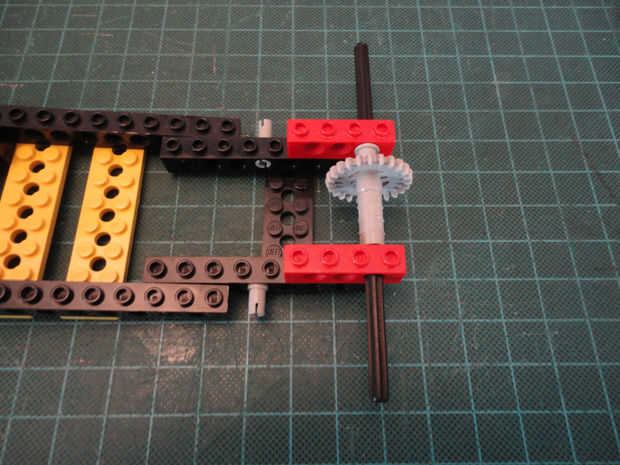

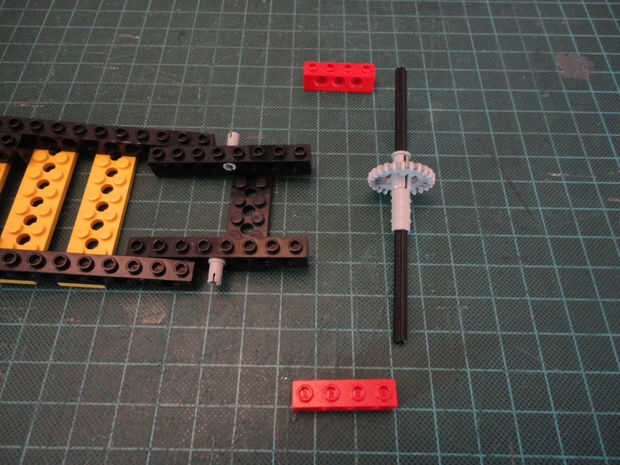

Foto 14, 15, 16 Dos de 1 x 4 ladrillos Technic (#3701)

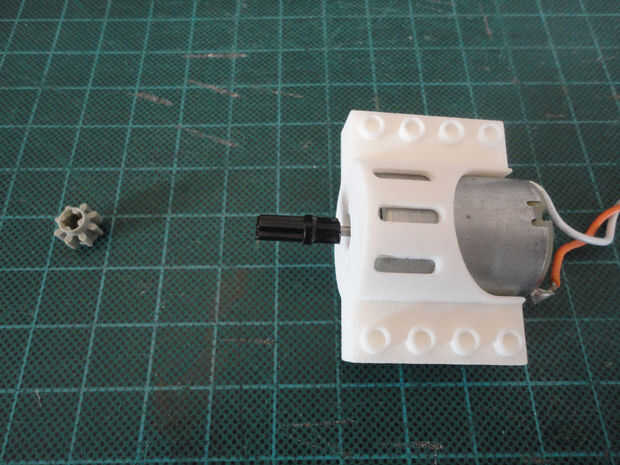

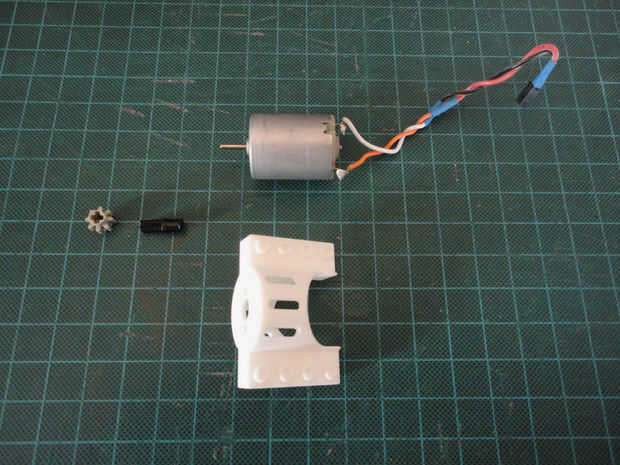

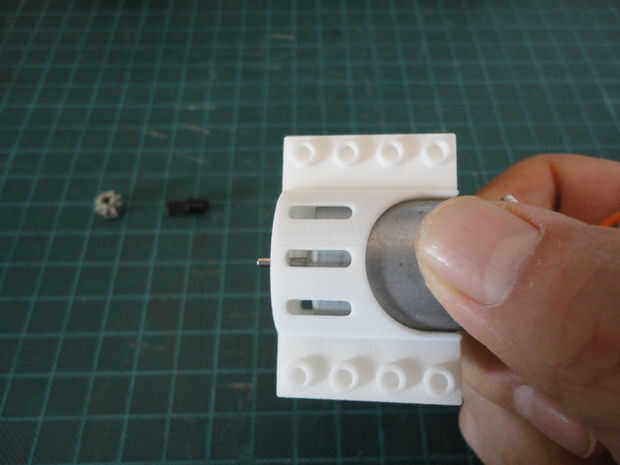

Foto 17, 18, 19, 20 3D impreso carcasa del Motor, 24 mm. diámetro 9V DC motor, eje de Peg/Cross de conector modificado (#6562) para encajar el eje del motor del juguete DC. (Yo usé parte de Pololu #1001) y el engranaje de 8 dientes (#3647)

Foto 21 Carcasa del motor montado

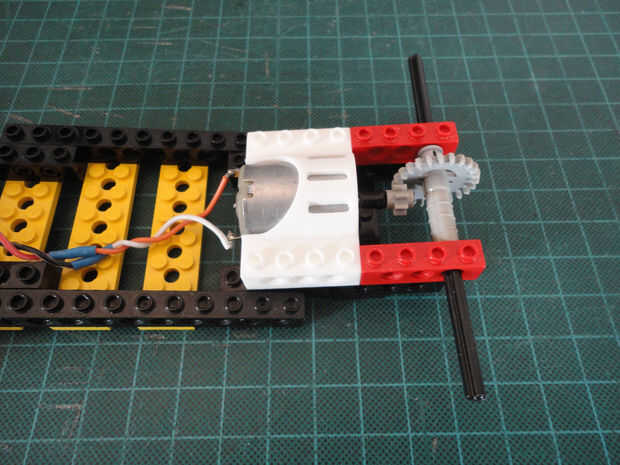

Foto 22, 23 Coloque el motor ensamblado como se muestra.

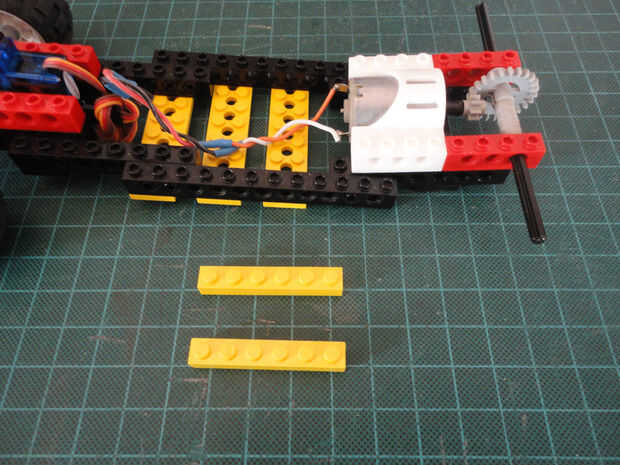

Foto 24, 25, 26 Placas de 1 x cuatro 6 (#3666)

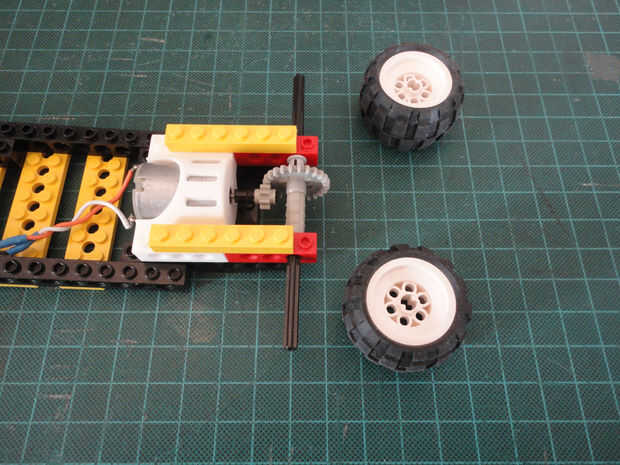

Foto 27, 28 Dos neumáticos (globo) tamaño 43.2 x 28 S (#6579) y dos ruedas 43.2 x 28 balón pequeño (30.2 mm) 1-3/16"(#6580)

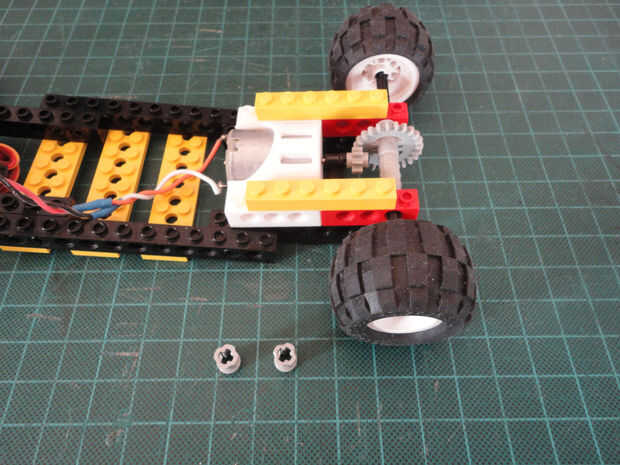

Foto 29, 30 Dos Bush para Cruz del eje (#6590)

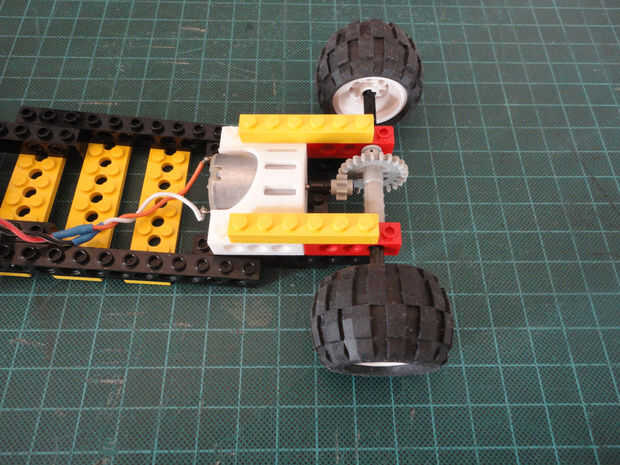

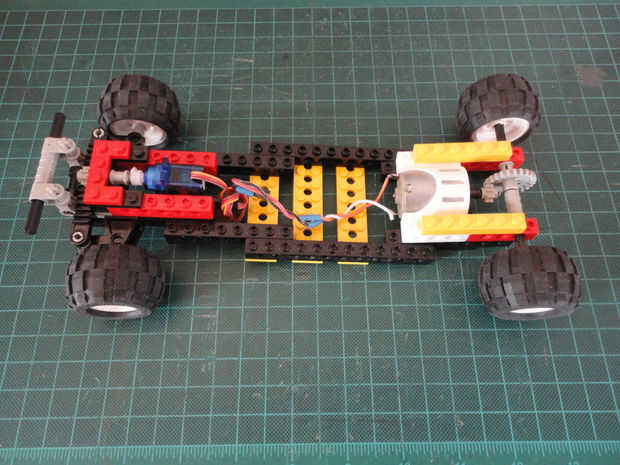

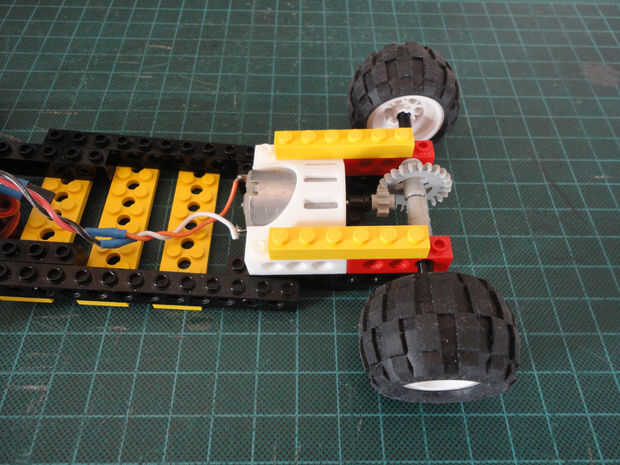

Foto 31, 32 Hecho con la caja de cambios y el marco inferior.
