R/C LEGO® "El toro" Buggy (1 / 13 paso)

Paso 1: 3D impreso caja del Motor

Why 3D Printed Motor Housing?

Como mencioné en R/C coche de LEGO Redux, no estaba muy feliz y estaba cansado de usar motor hackeado y vivienda motor de coche de juguete o coche R/C del juguete, porque cada vez que quiero construir un diseño diferentes coches de Lego. Mayoría de las veces el nuevo diseño de coche de Lego que planeo hacer no fue capaz de usar la anterior hackeado caja motor y motor.

Esta carcasa del motor 3D impreso es la segunda versión de la cubierta del motor impresa 3D. El diseño y 3D, modelado de procesos se realizaron también en diseño 123D.

Esta carcasa del motor 3D impreso ajustes de más de 24 mm. motores DC de diámetro con 2mm de diámetro de eje.

La carcasa del motor fue diseñada para tener postes compatibles con el sistema modular de Lego. (postes de 4 x 6).

Esta versión tiene mejor ventaja de la primera versión ya que podríamos garantizar la carcasa del motor con el ladrillo técnica usando los agujeros en los lados de la carcasa del motor (ver foto 20, 21, 22)

Este 24 mm. caja del motor es mucho sleaker que la caja del motor 130-tipo DC, y se utiliza menos material que la caja del motor 130-tipo.

Adjunto se encuentra el archivo STL, descargar a continuación. O en caso de que si no tienes una impresora 3D, pueden ver el modelo o tenerlo en Shapeways, aquí.

Es un buen valor para el largo plazo. Mi caja del motor para el diseño de coches de Lego puede ser utilizado una y otra vez, y no tengo que comprar coche R/C del juguete para hackear para el motor de la vivienda de él y mod para encajar con mi nuevo diseño de coche de Lego ya.

Procesos de diseño y modelado 3D

Foto 1 Muestra acabado modelo 3D de la cubierta del motor con el modelo 3D de la escala 1:1 del motor de diámetro de 24 mm..

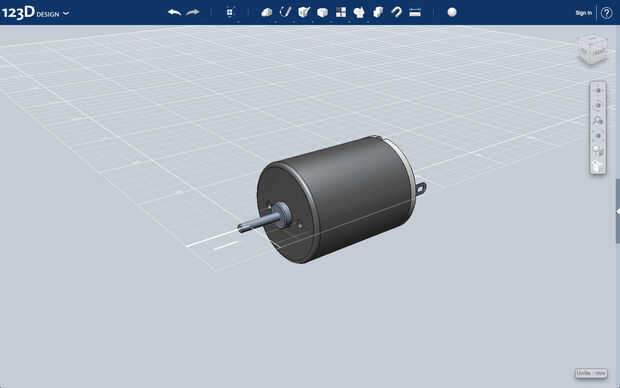

Foto 2 Creó escala 1:1 3D modelo 123D diseño de la hoja de datos del fabricante. Luego se guarda en mi biblioteca de modelos.

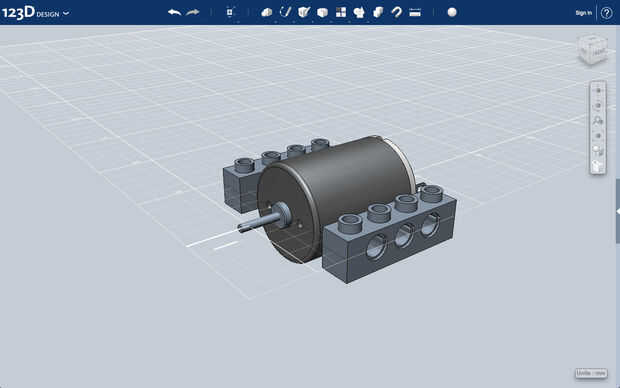

Foto 3 He insertado 4-stud LEGO Technic ladrillo (escala 1:1) que tengo en mi biblioteca de modelos 3D. (Nota: escondí el motor para mayor claridad.)

Foto 4 Usé la herramienta de patrones en diseño 123D para crear el segunda técnica ladrillo de 1 x 4 stud.

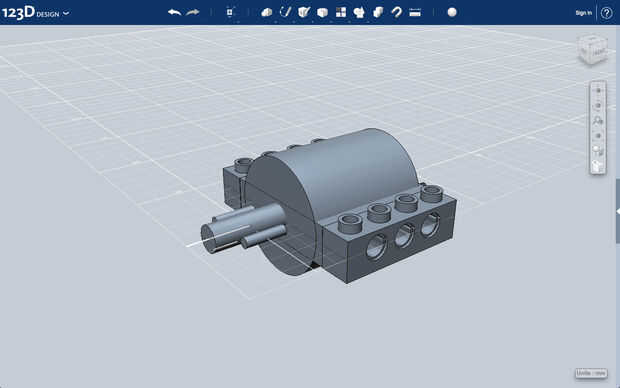

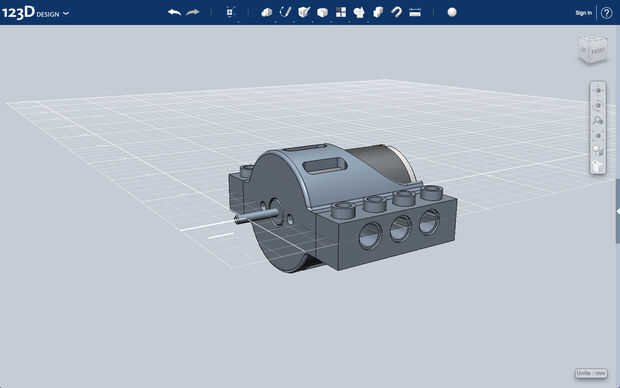

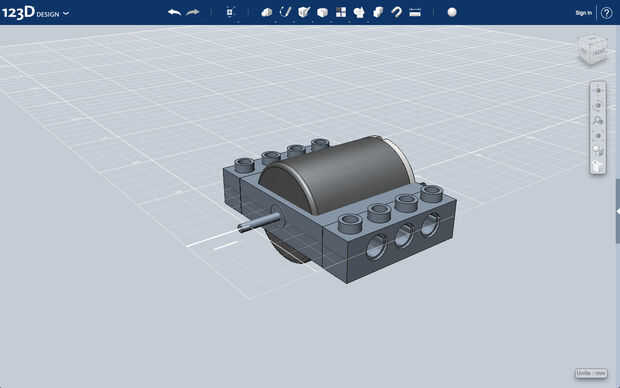

Foto 5, 6, 7 He creado la cubierta para el motor, utilizando Herramientas a primitivas en diseño 123D y la Herramienta modificar para crear la cubierta para el motor.

Foto 8 Se ha añadido apertura utilizando herramienta Combinar-restar a la superficie de los dedos para empujar o tirar el motor.

Foto 9 El modelo 3D final antes de combinar los ladrillos de LEGO y la caja juntos.

Foto 10 El modelo 3D final tras combinar los ladrillos de LEGO y la caja juntos.

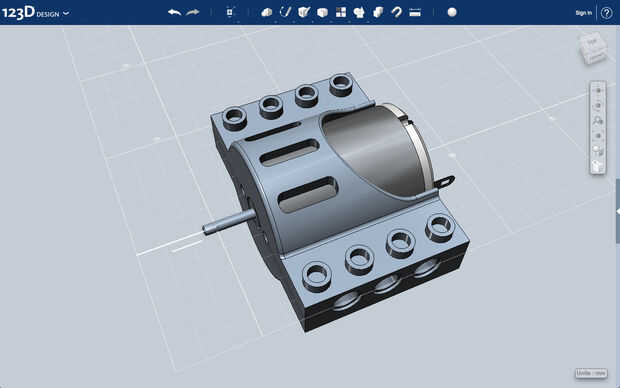

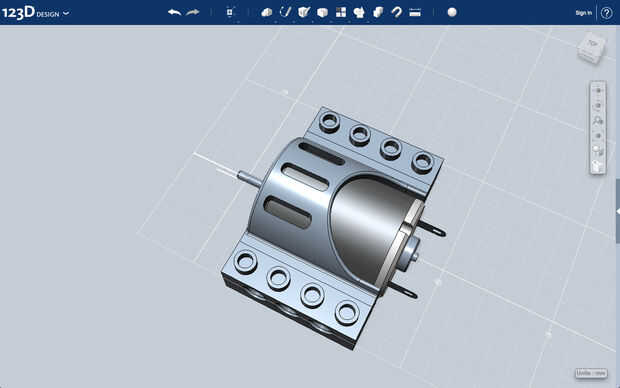

Foto 11 El modelo 3D acabado de la carcasa del motor con el motor. Luego revisar para ver si el motor en la zona de vacía.

Foto 12 Rotaba 3D impreso Motor vivienda 90 grados para que el modelo tiene más fuerza mientras el modelo de impresión.

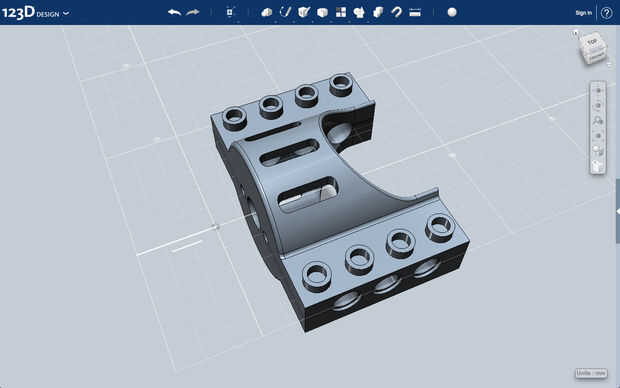

Foto 13 Escondí el modelo del motor antes de exportar a stl formato antes de enviar el modelo para la impresión.

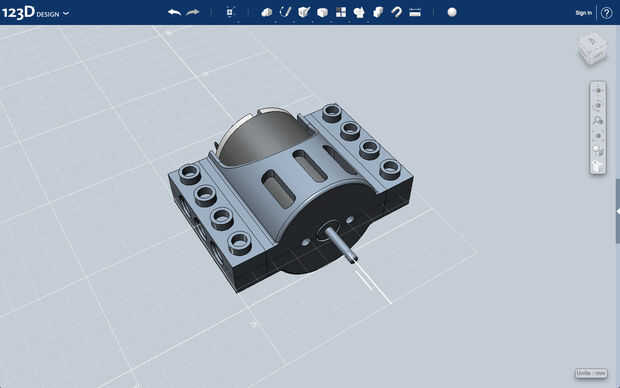

Foto 14 Ángulo de visión diferente (desde abajo) del modelo 3D.

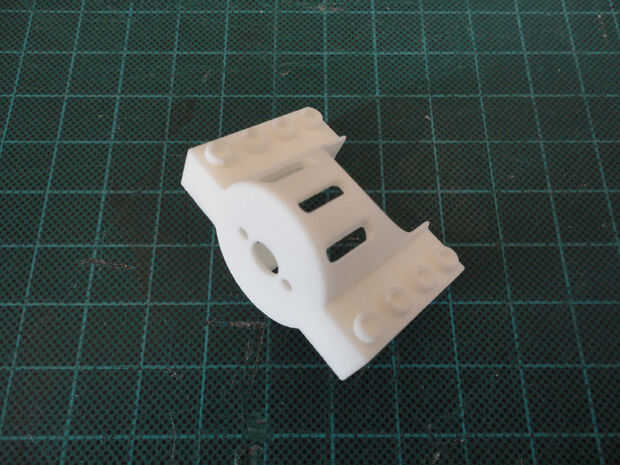

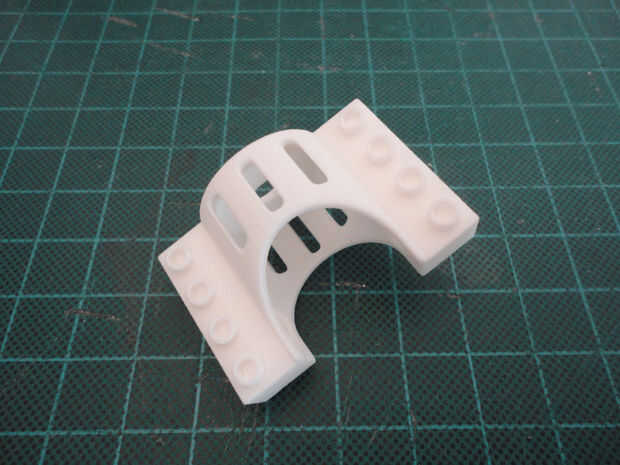

Foto 15, 16 La real en 3D impreso caja del Motor.

Foto 17 Motor montado listo para su uso de la vivienda. Ver detalles de instalación en el paso 11.

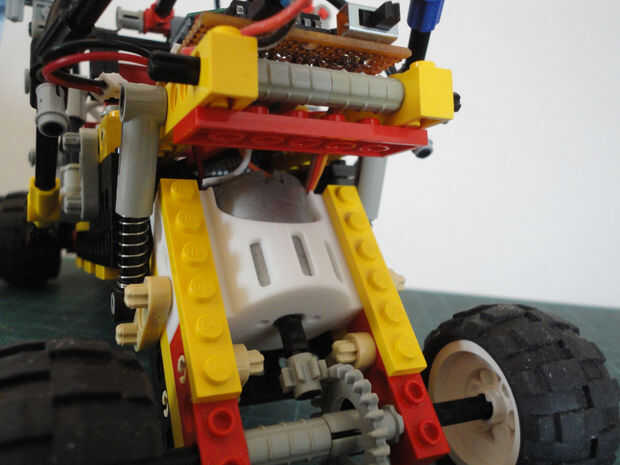

Foto 18 3D impreso caja del Motor en uso.
