R/C LEGO® "El toro" Buggy (2 / 13 paso)

Paso 2: Piezas y herramientas

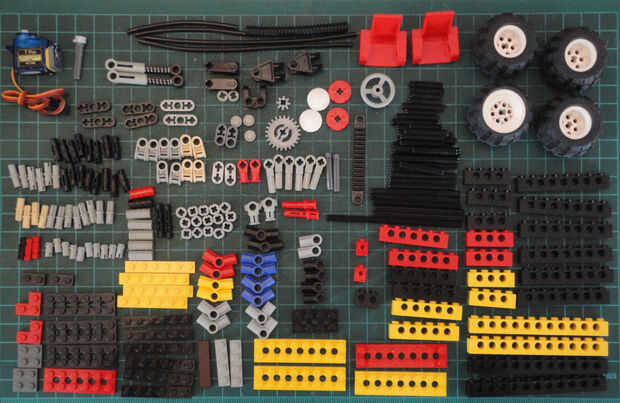

Siguiente es la lista de piezas de Lego Technic que utilizaba para la construcción de este Buggy "El toro".
Si usted quiere hacer este proyecto podría utilizar el color differenct para el coche.

Nota: El número en el soporte es diseño ID. de Lego

Piezas de LEGO

6 núms. - Polo inversor Handle(#6553)
4 núms. - conector de eje Perpendicular (#32039)
1 no.   -Perpendicular eje/conector con doble Split (#41678)
8 Nº - eje Joiner (#6538b)
2 núms. - conectores de eje (#32184)

4 núms. - elemento de ángulo [1], 0 grados (#32013)
6 núms. - elemento de ángulo [3], 157,5 grados (#32016)
2 núms. - elemento de ángulo [4], 135 grados (#32192)
4 núms. - elemento de ángulo [5], 112,5 grados (#32015)
2 núms. - elemento de ángulo [6], 90 grados (#32014)

2 núms. - 6,5 L amortiguador (c# 731 01)

2 núms. - coche asiento (#2717)
8 núms. - conector de eje Perpendicular (#6536)

No. 2.   -1 placa de 4 (#3710)
13 nº - placa de 1 x 6 (#3666)

10 núms. - placa de 2 x 2 (#3022)
No. 2.   -2 x 2 placa redonda (#4032)
No. 2.   -2 x 2 Slide zapato redondo (#2654)

2 núms. - técnica 2 x 4 de la placa (#3709)
3 núms. - placa técnica 2 x 6 (#32001)
2 Nº - 2 x 8 técnica de la placa (#3738)

3 núms. - técnica de 1 x 4 ladrillo (#3701)
2 núms. - técnica de 1 x 6 ladrillo (#3894)
2 núms. - técnica de 1 x 8 ladrillo (#3702)
4 Nº - 1 x 12 técnica de ladrillo (#3895)

4 núms. - técnico nivel 3M (#6632)

12 Nº - Bush para Cruz del eje (#6590)
12 Nº - conector Peg/cruz eje (#6562)
No. 2.   -Cruce eje 3M con la perilla (#6587)
30 núms. - conector de clavija (#3673)
Conector clavija con fricción (#2780)
No. 2.   -M 2 fricción Snap w/Cross Hole (# 32054)
No. 8.   -Conector clavija con la perilla (#4274)
No. 2.   -Conector clavija 3M (#32556)

10 núms. - Cruz del eje 4M (#3705)
No. 8.   -Cruce eje 6M (#3706)
No. 4.   -Cruce eje 8M (#3707)
No. 2.   -Cruce eje M 2 con ranura (#32062)

2 núms. - Cruz del eje 3M (#4519)
? Nº - cruz eje 5M (#32073)

1 no.   -Estriado 7 mm diámetro tubo 9L (#78 c 09)

2 núms. - tubo rígido de 3 mm de diámetro 10L (#75 c 10)
2 núms. - tubo rígido de 3 mm de diámetro 17L (#75 c 17)

Kit de dirección
1 no.    -Volante Ø16 F consola 2 X 2 (#30663)
2 núms. - brazo de dirección con dos pernos (#32069)
1 Nº - estante de engranaje 1 x 8 (#6630)

1 no.   -Engranaje de 8 dientes (#3647)
2 núms. - conector de perno eje Perpendicular 3L (#32068)
2 núms. - cruz eje 3 con la perilla (#6587)
1 no.   -1 x 4 azulejo plano (#2431)

Kit de engranajes
1 Nº - 24 dientes corona engranaje tipo III (#3650)

Ruedas y llantas
4 Nº - tamaño de neumáticos (globo) 43.2 x 28 S (#6579)
4 Nº - rueda 43.2 x 28 balón pequeño (30.2 mm) 1-3/16"(#6580)

Servo
9g Micro servos (T Pro SG90) o similar.

Motor
LEGO compatible Motor carcasa para motor de 9V redonda 24mm de diámetro. (Fichero STL puede descargarse a continuación)
o si no tienes impresora 3D (me gustaría que tenerla también!) Usted podría pedir uno de Shapeways, aquí.)

Ronda Motor de la C.C.: 9V, 24mm de diámetro.

Dos M2.3, redondas de 4 mm de largo tornillos de cabeza (si no vienen con 9V, 24 mm de diámetro redondo motor.)

Otros

PCB de Arduino y conductor del Motor de DIY

Módulo XBee

XBee breakout Junta (yo usé el Kit básico de XB-Buddy, Jameco parte no. 2163680)

Gancho encima del alambre

Herramientas
Pegamento estupendo
X-ACTO cuchillo
Papel de lija
Archivos
Taladro de mano y bits
