R/C LEGO® Dart Shooter droide (6 / 16 paso)

Paso 6: Pista y eje

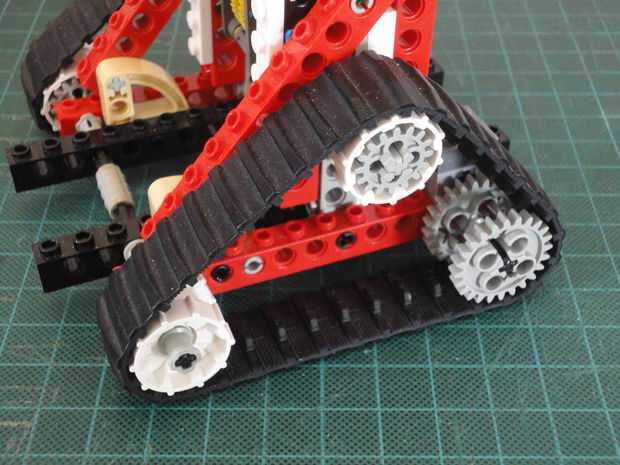

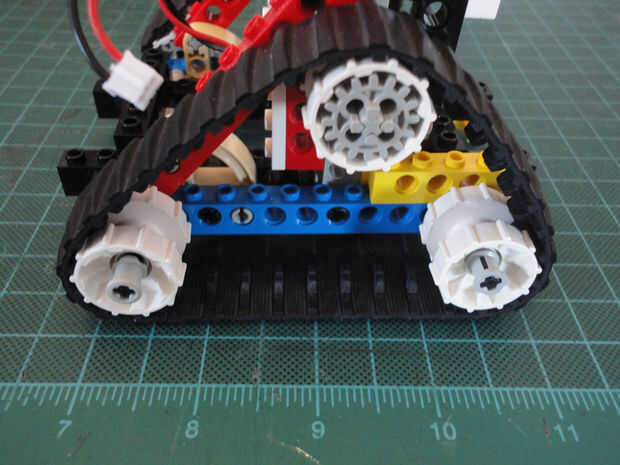

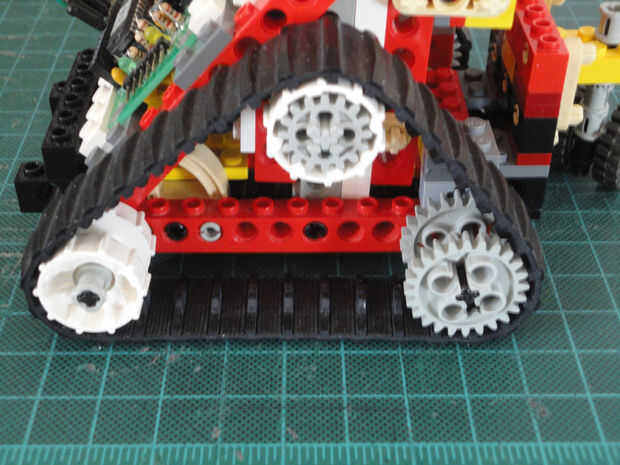

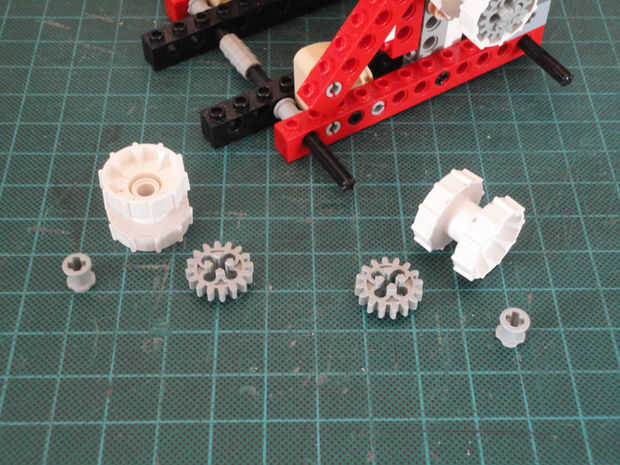

I made some alteration to the back hubs. En lugar de utilizar el mismo tipo de cubos como yo lo hice en pista Bot, usé dos engranajes de 24 dientes en cada lado que son un poco más grandes que los núcleos originales. De esta manera las pistas se convierten en la más estrictas y hacen que el robot se mueva mejor que la versión anterior.

Para pista y centro de instalación de Lego pista Bot Lego pista Bot instructable, paso 4:Tracks y bujes y paso 9: pista y ejes parte 2.

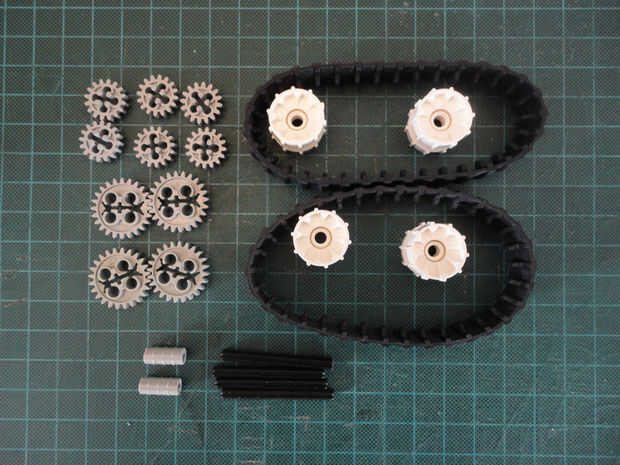

Siguientes muestran las instrucciones de construcción de la pista y el eje.

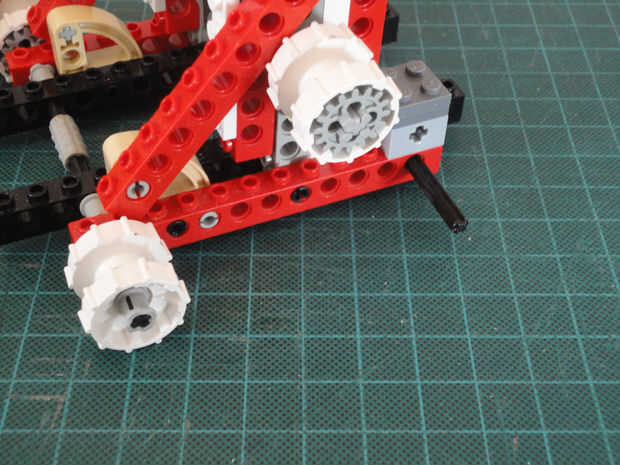

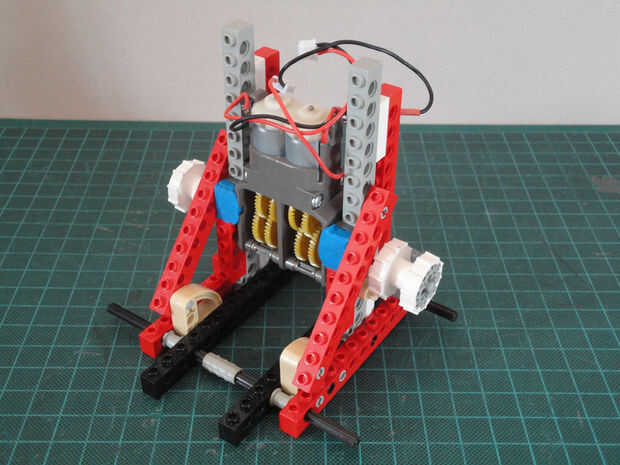

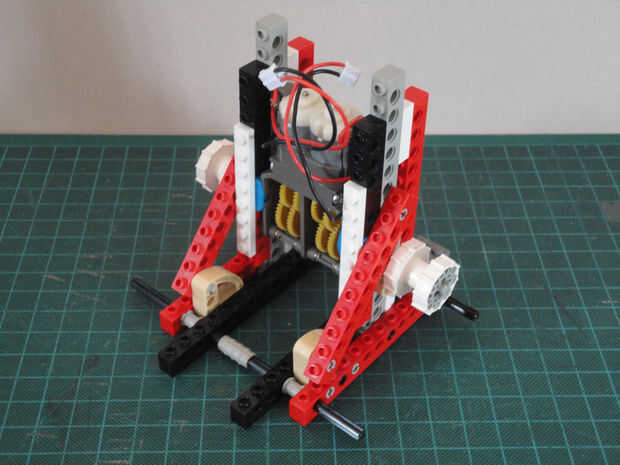

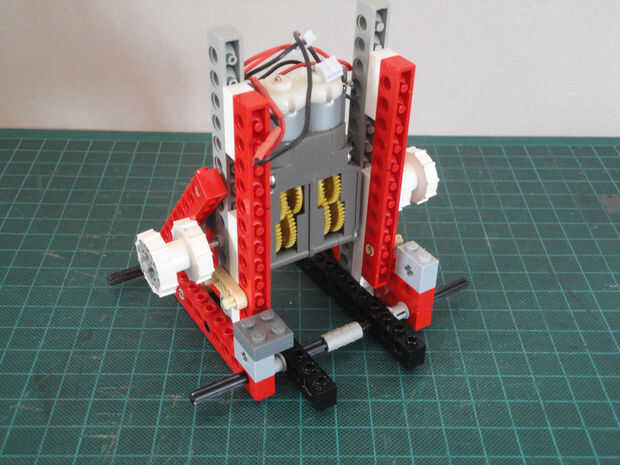

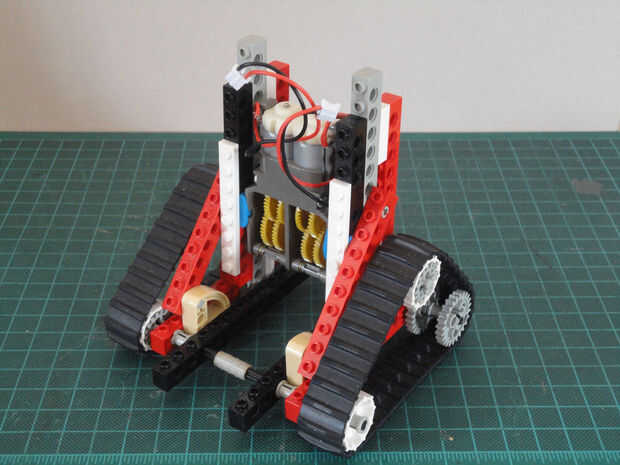

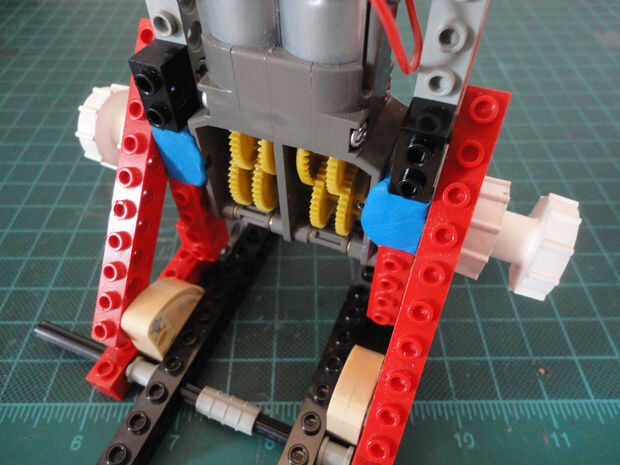

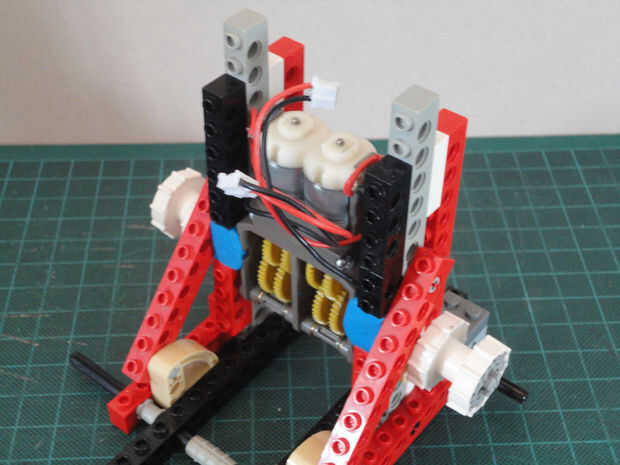

Foto 4, 5 Continúe en el paso anterior.

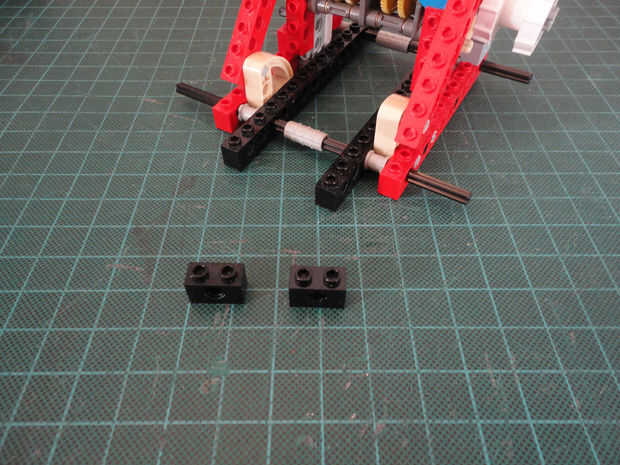

Foto 6, 7 1 x 2 ladrillos Technic (#3700)

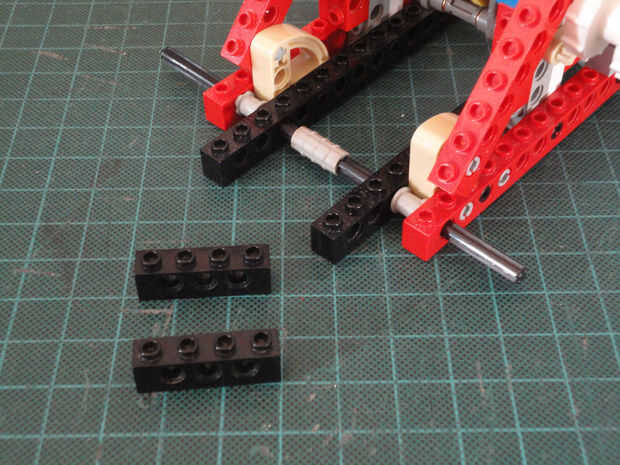

Foto 8, 9 Dos de 1 x 4 ladrillos Technic (#3701)

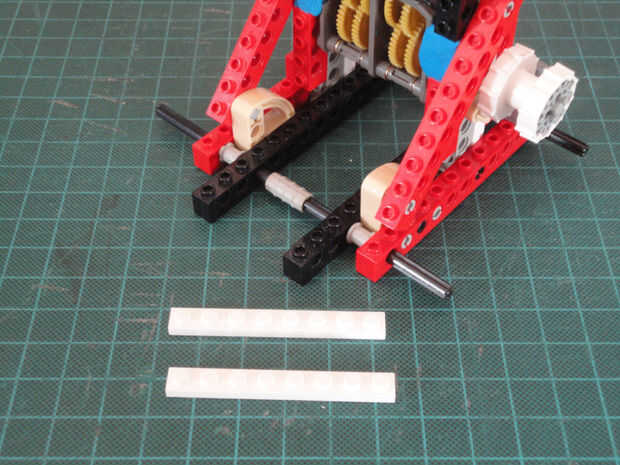

Fotos 10, 11 Placa de dos 1 x 8 (#3460)

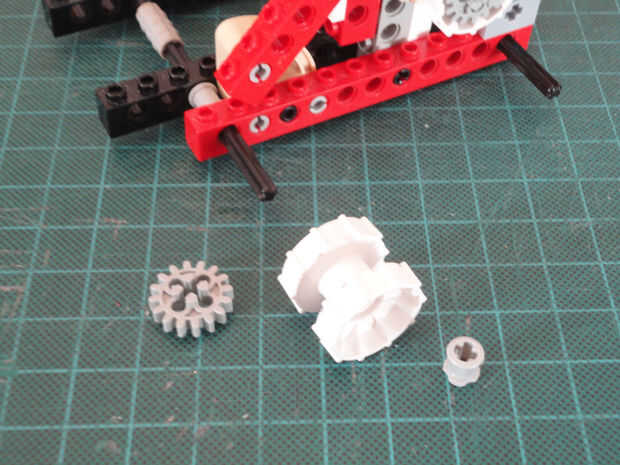

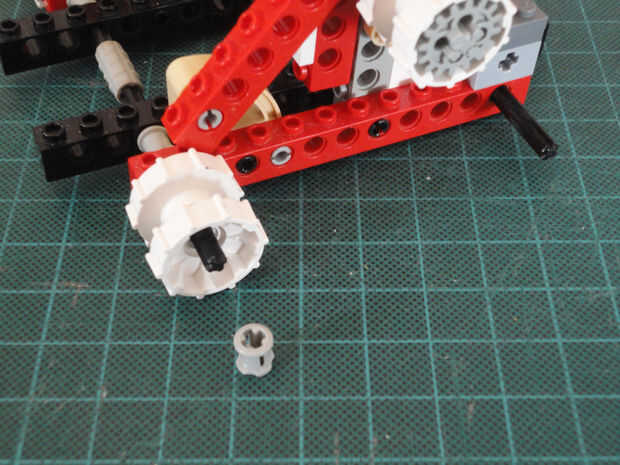

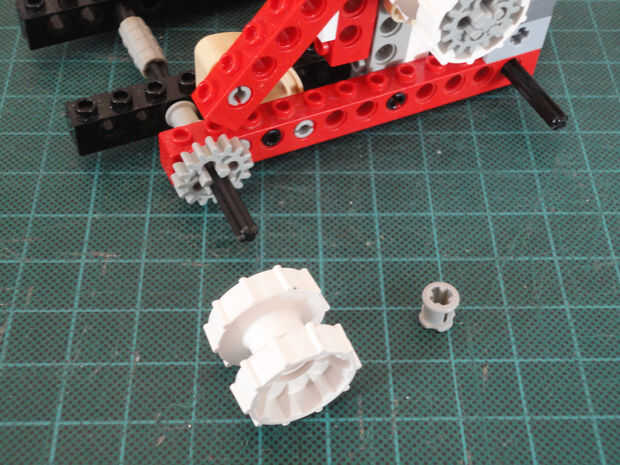

Foto 12, 13, 14, 15, 16 Dos Wheel(Hub) de la unidad técnica de piñón (#32007), 16T dos engranajes (#4019) y dos de Cruz del eje (#6590)
Nota: Repita este paso en el otro lado.

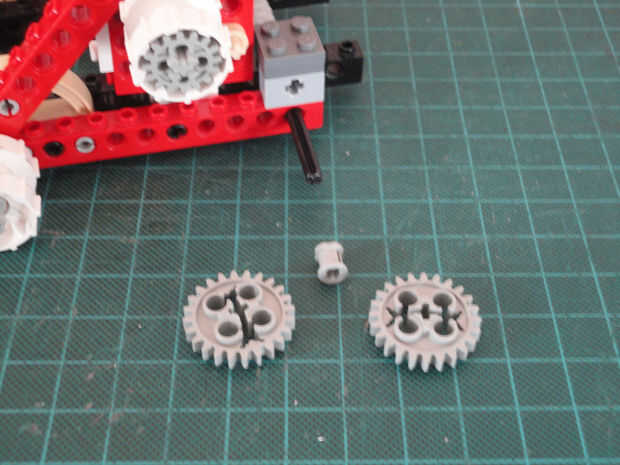

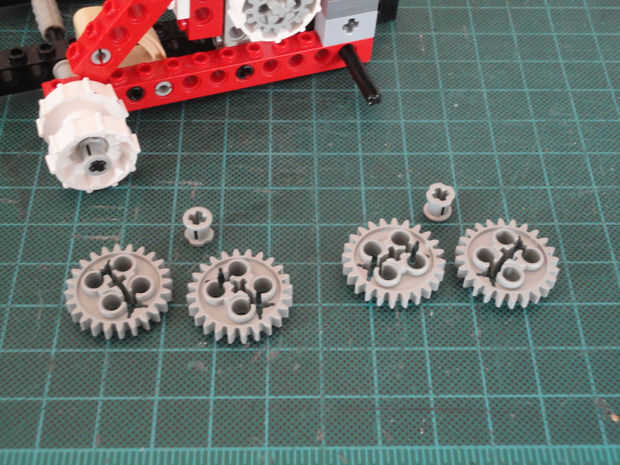

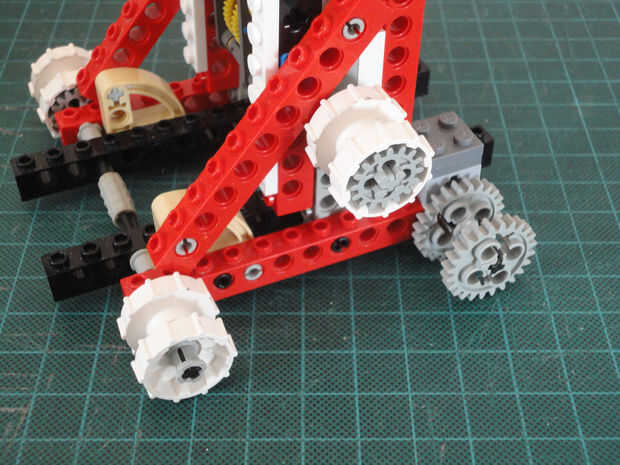

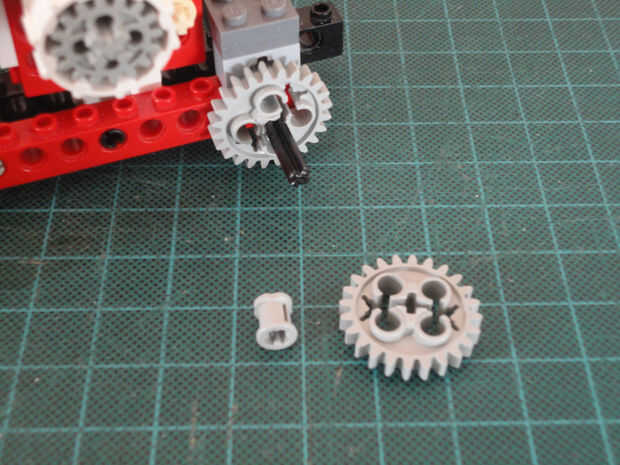

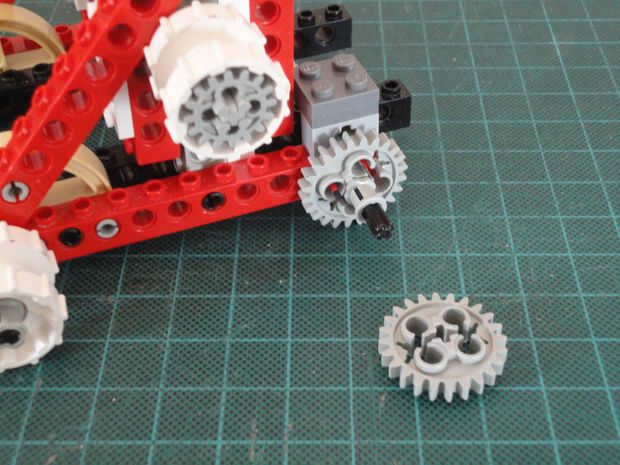

Foto 17, 18, 19, 20, 21 Dos Bush para Cruz del eje (#6590) y cuatro engranaje 24T (#3648)
Nota: Repita este paso en el otro lado.

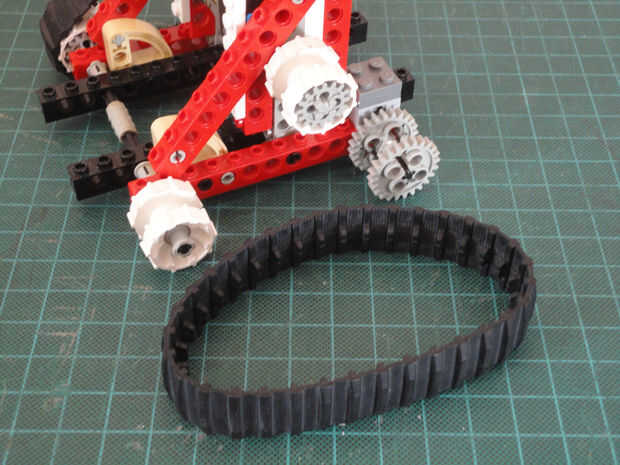

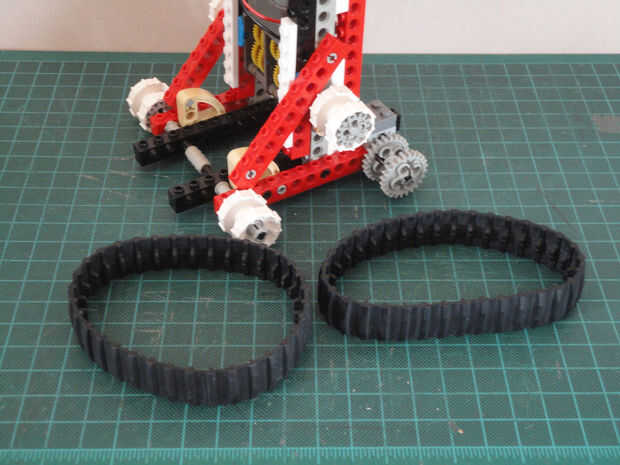

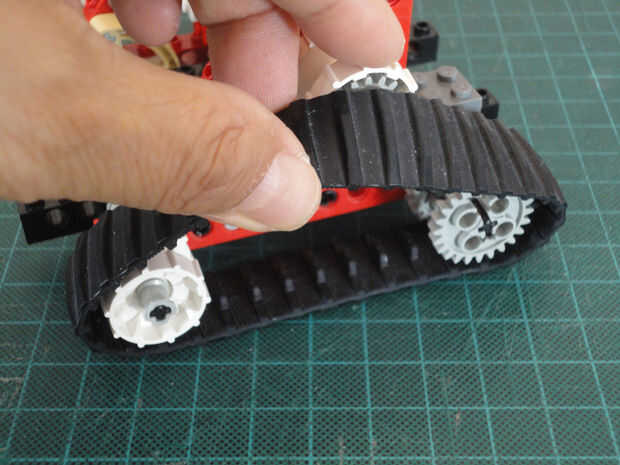

Foto 22, 23, 24, 25 Dos 5" Caterpillar peldaños (# 680 01)

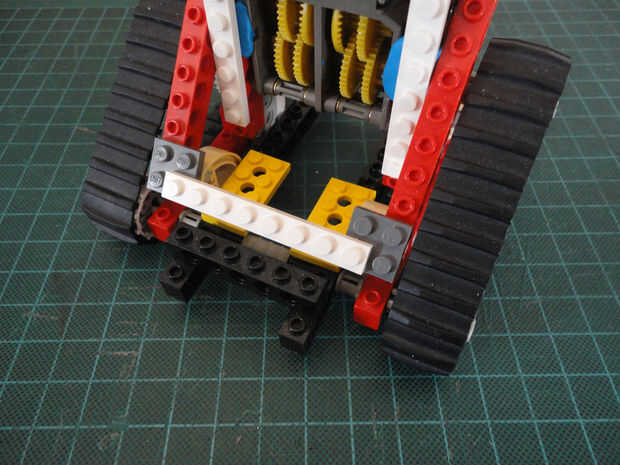

Foto 26 Hacia la parte delantera de la base.

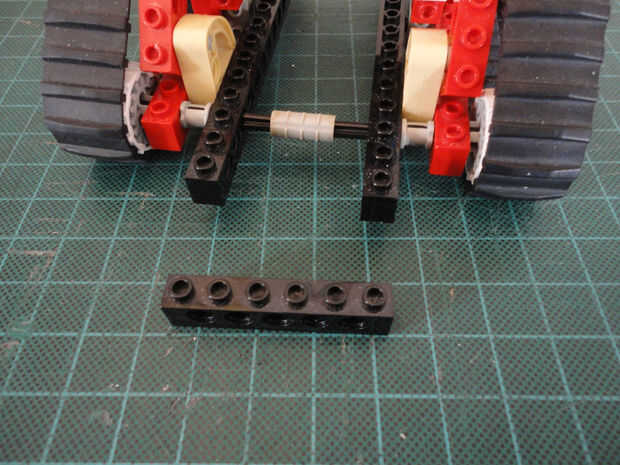

Foto 27, 28 técnica 1 x 6 ladrillo (#3703)

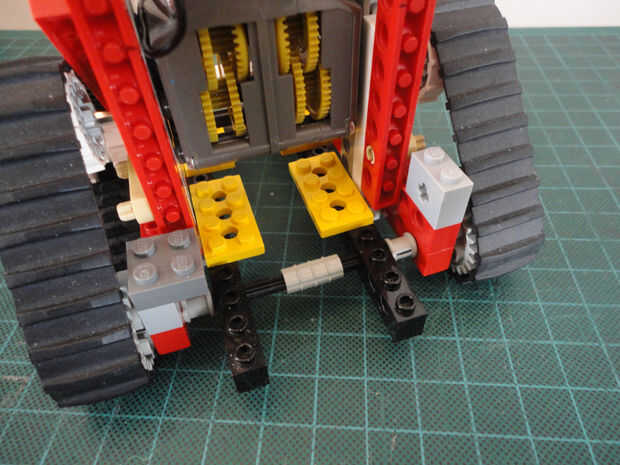

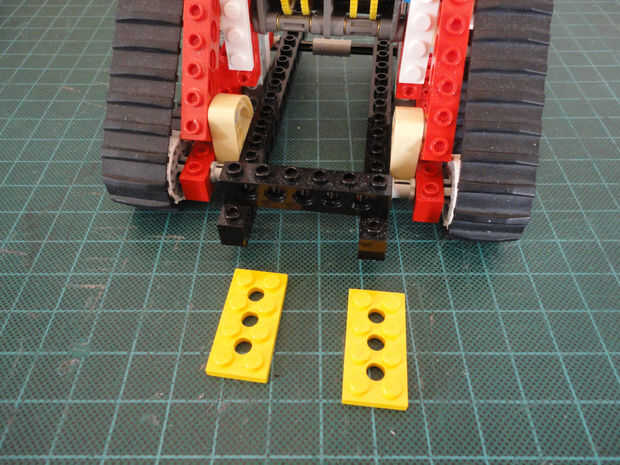

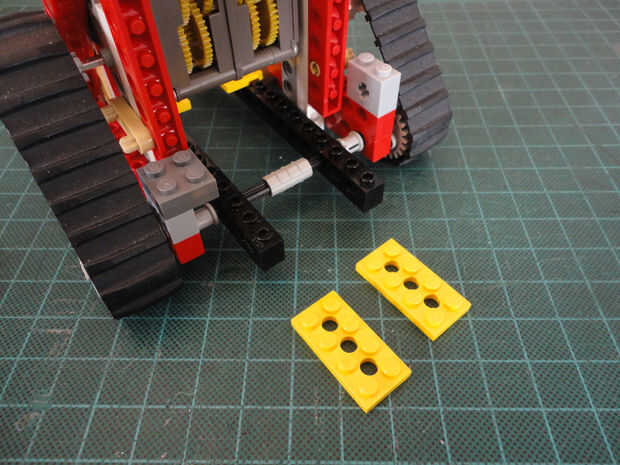

Foto 29, 30 Placa técnica dos de 2 x 4 (#3709)

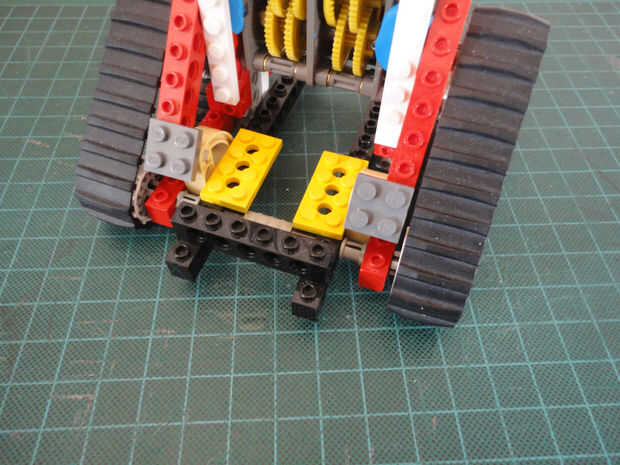

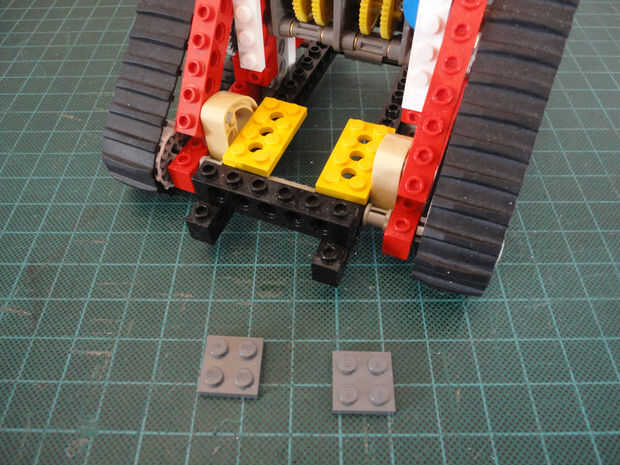

Foto 31, 32 Placa de 2 x 2 (#3022)

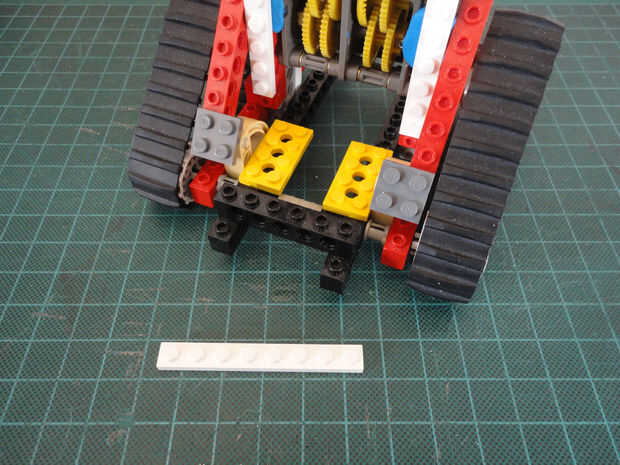

Foto 33, 34 (#3460) de la placa de 1 x 8

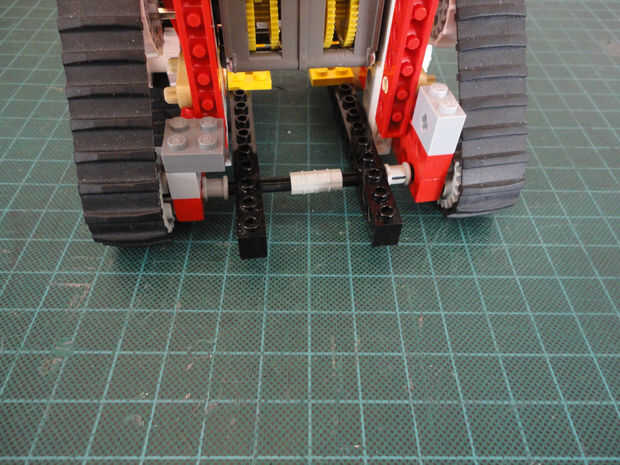

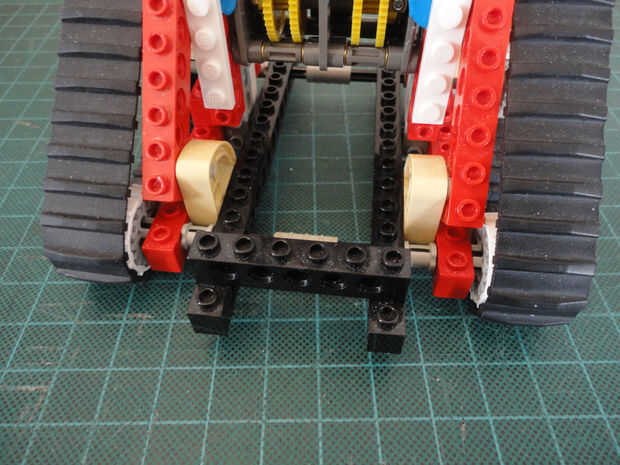

Foto 35 Hacia la parte posterior de la base.

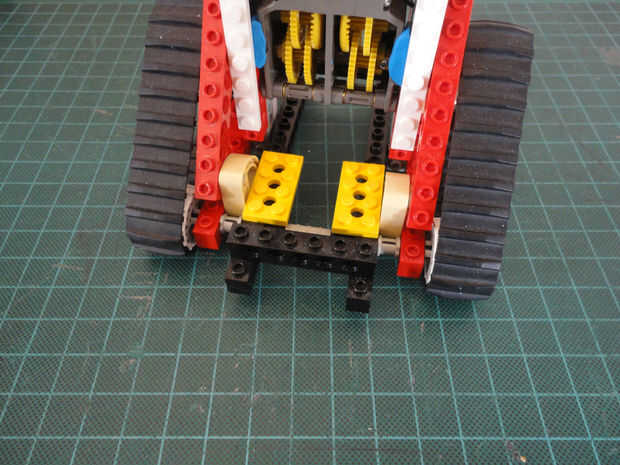

Foto 36, 37 Placa técnica dos de 2 x 4 (#3709)
