R/C LEGO® Dart Shooter droide (11 / 16 paso)

Paso 11: Accesorios en el brazo derecho (tirador de dardos)

En este paso voy a mostrar cómo armar las piezas necesarias (accesorios) para el brazo derecho (tirador de dardos),

  • Arriba/abajo con el objetivo de fijación de servo
  • Mecanismo de disparo de brazo de servo
  • y gatillo servo

Los siguientes son el show de fotos Cómo ensamblar la y abajo puntería accesorio de servo en brazo derecho:

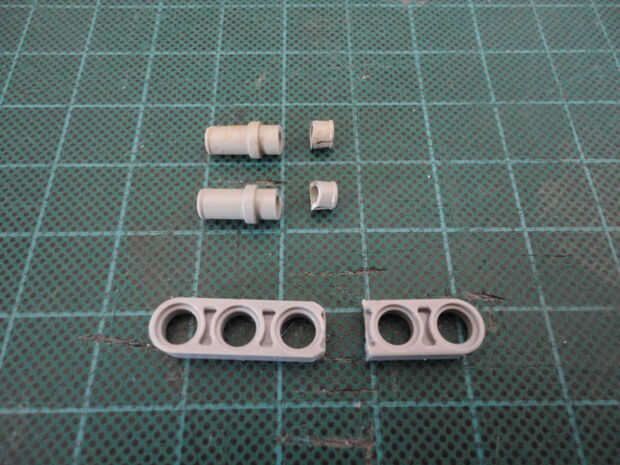

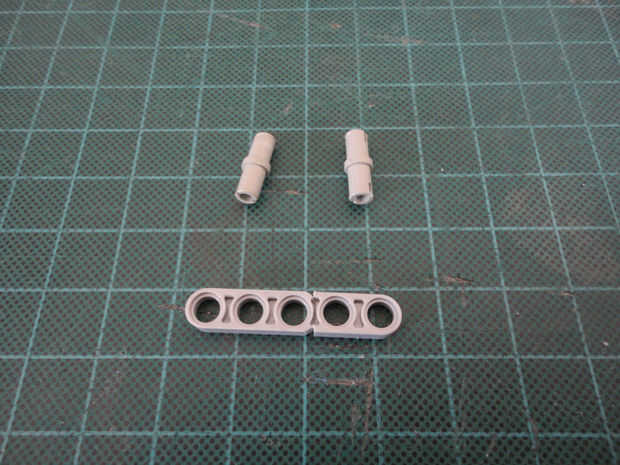

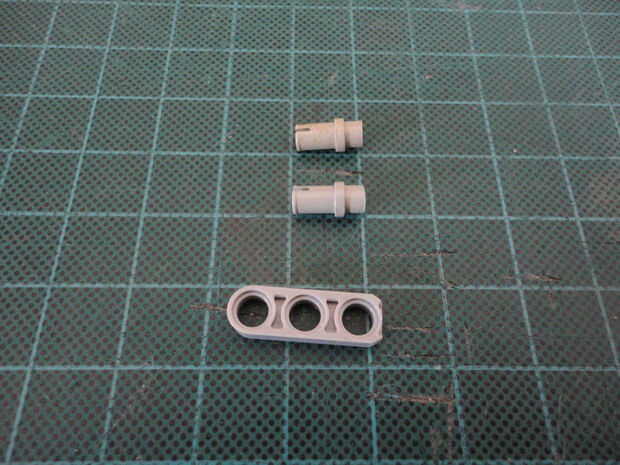

Foto 1, 2, 3 Dos conector Peg (#3673) y Liftarm 1 x 5 delgado (#32017)

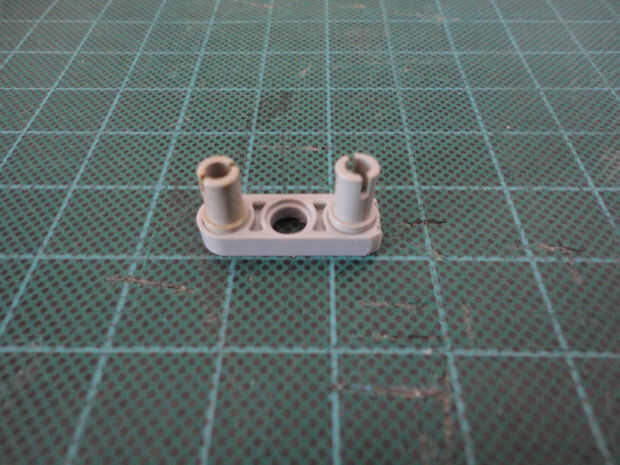

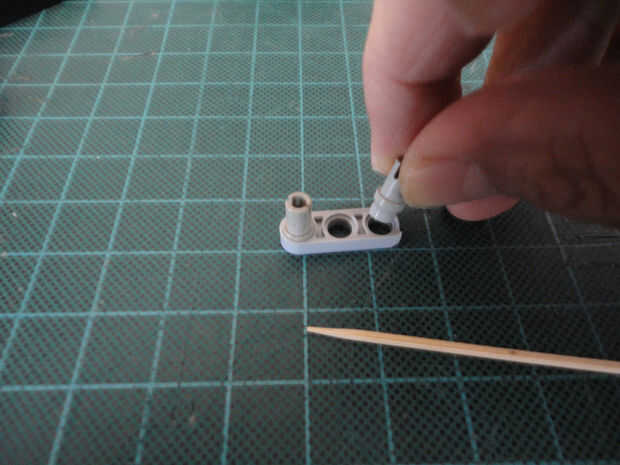

Foto 4, 5 Péguelos con pegamento como se muestra.

Los siguientes son la muestra de fotos Cómo montar el mecanismo del gatillo brazo Servo:

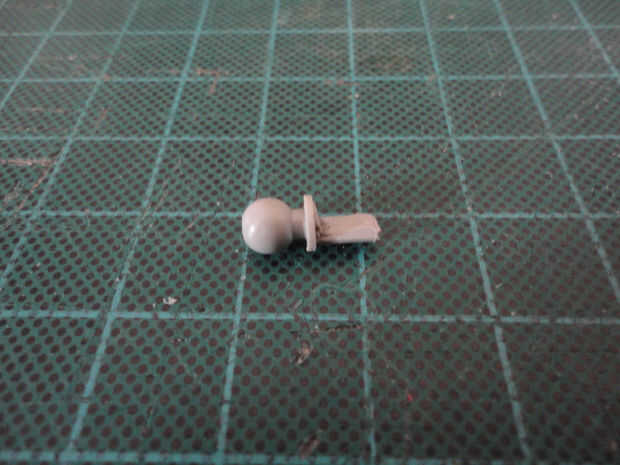

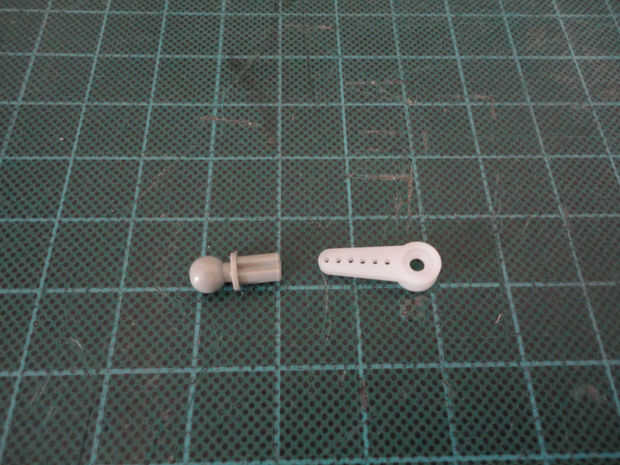

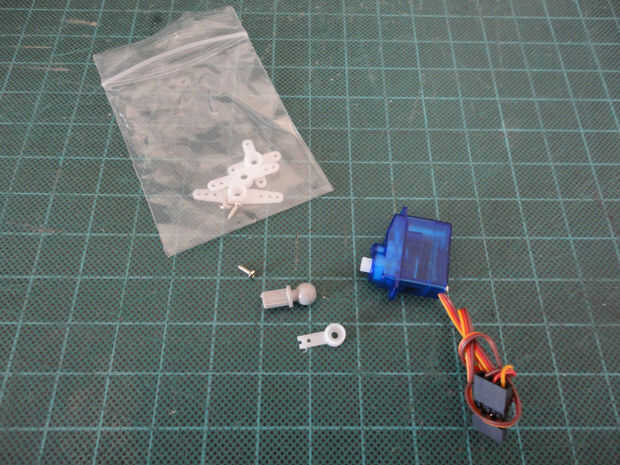

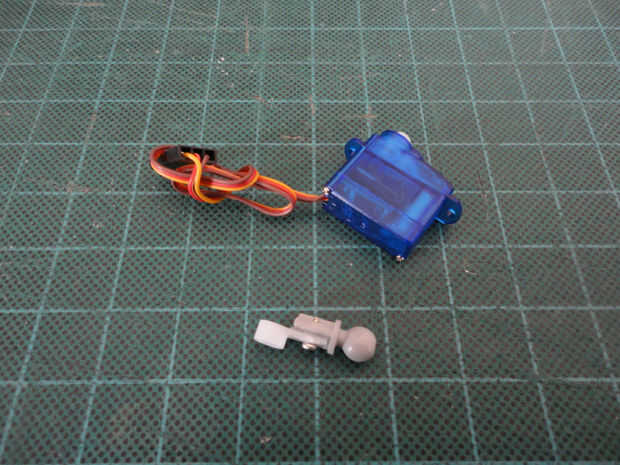

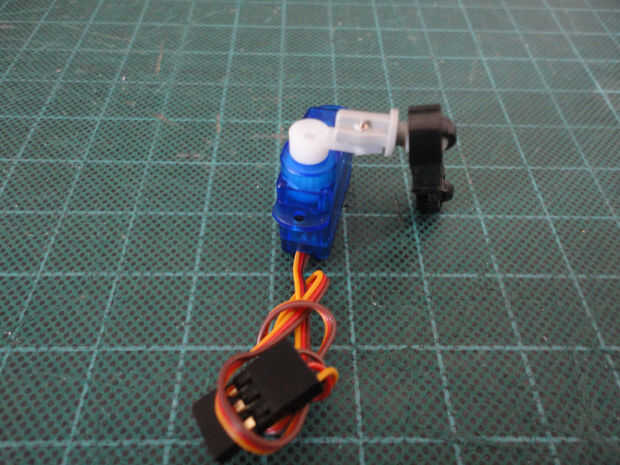

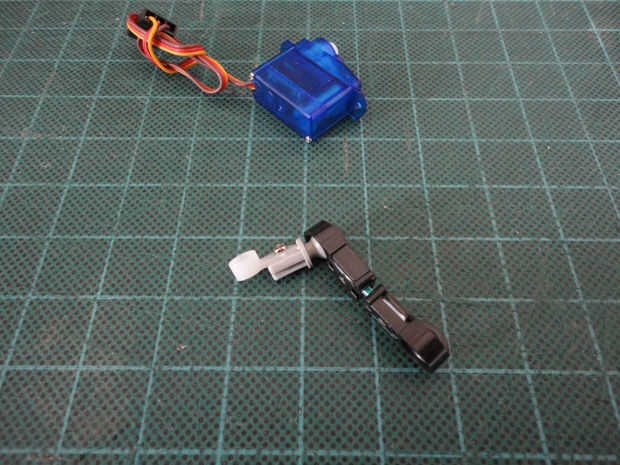

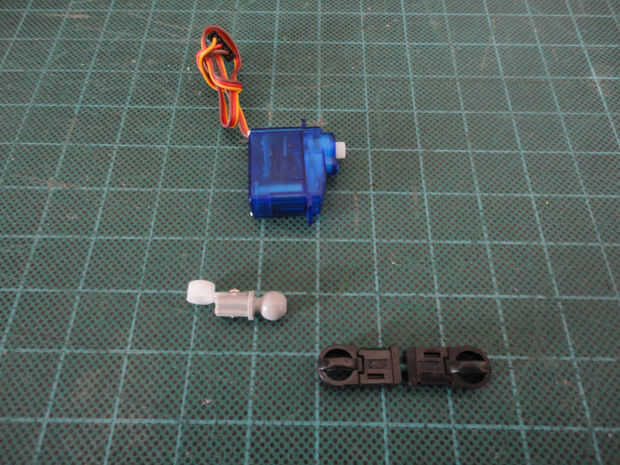

Foto 6 El micro servo genérico (3,7 g) o similar, bola de remolque de eje (#2736) y cuerno del Servo del paquete servo corta el brazo a la longitud del eje de la bola de remolque de eje (#2736)

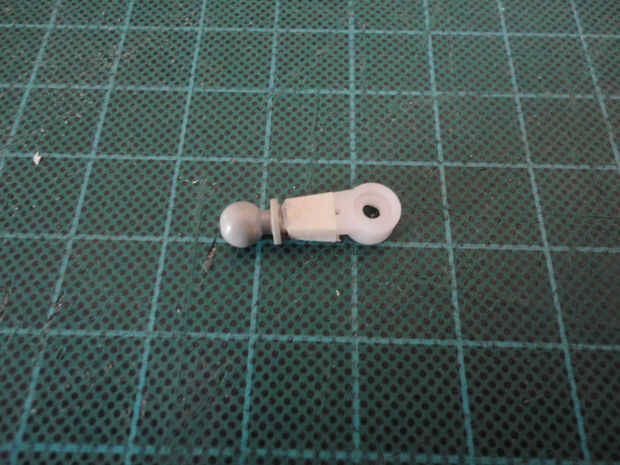

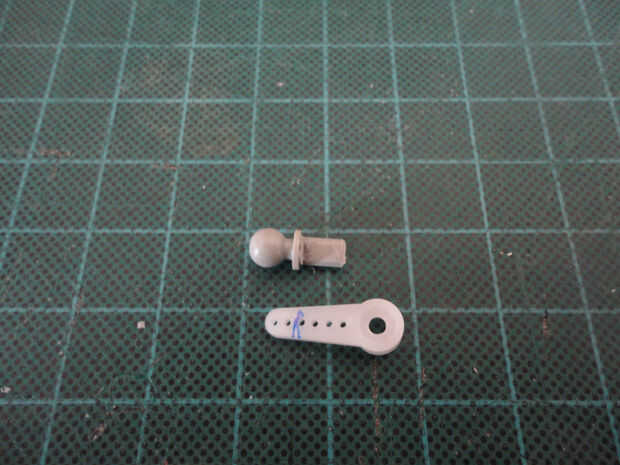

La foto 7, 8, 9, 10, 11 Se muestra cómo modificar el cuerno del servo para encajar el cable disparador.

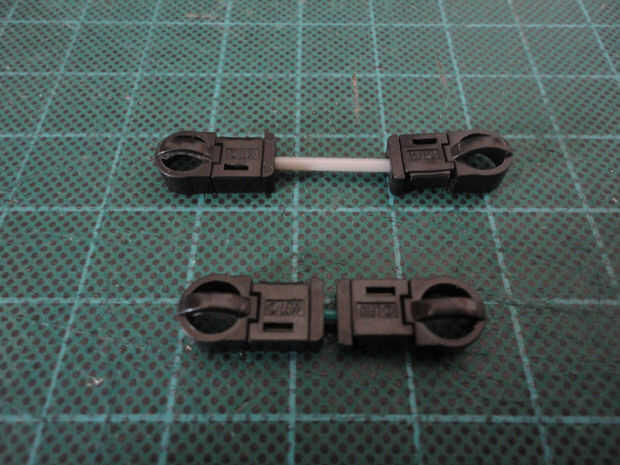

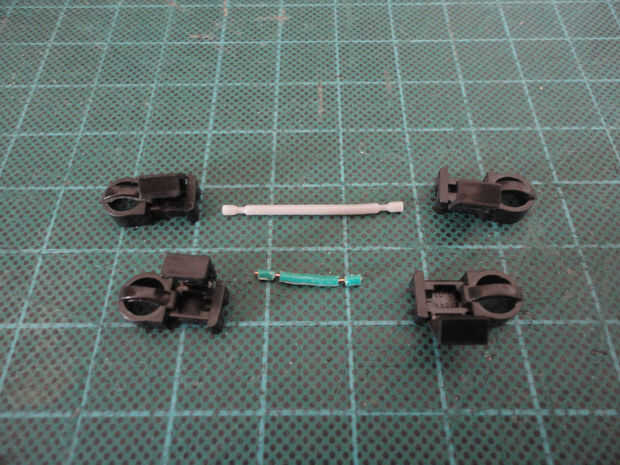

Foto 12, 13, 14, 15, 16 Mostrar cómo costumbre hacer nuestro propio cable disparador.
Pieza usada en estos pasos: dos extremo del Cable de la flexión, bola con jaula (#6644), cable de conexión eléctrica.

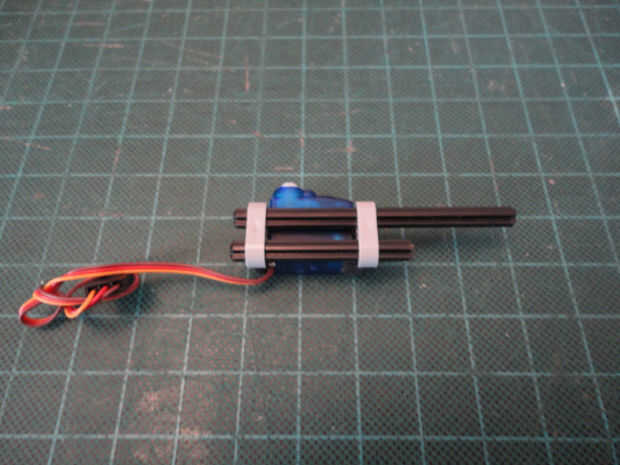

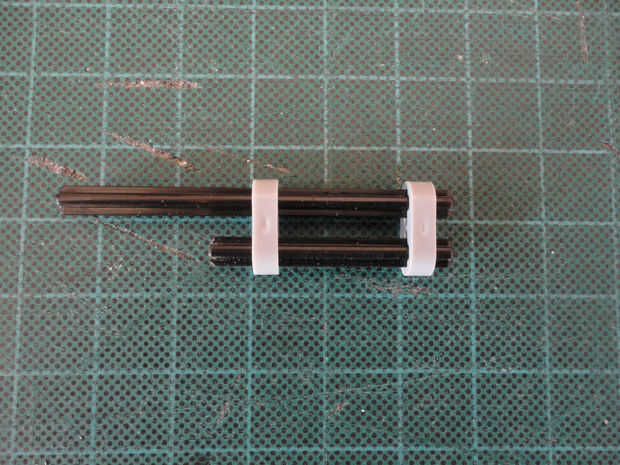

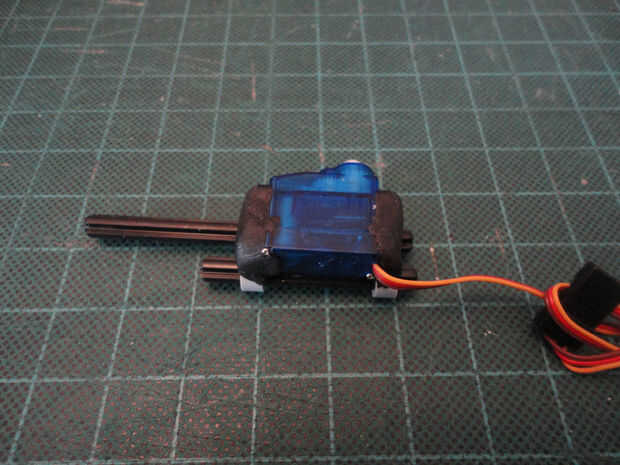

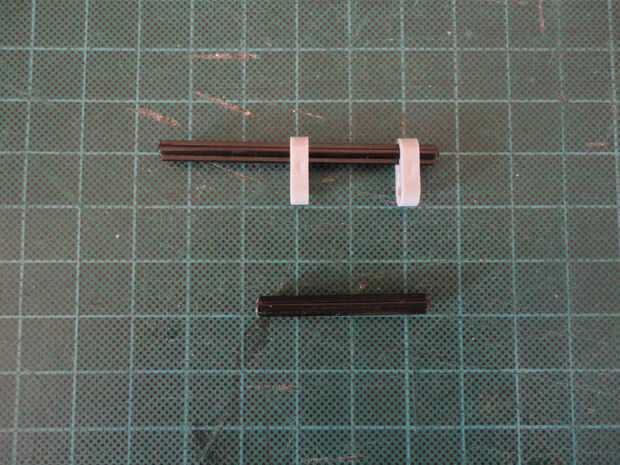

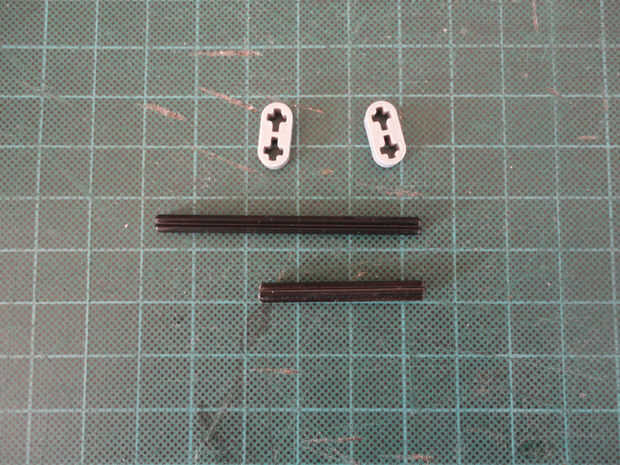

De la foto 17, 18, 19 20, 21 Elevador dos brazo 1 x 2 fina (#41677), Cruz de eje 8M (#3707) y Cruz del eje 5M (#32073) y Sugru
