Paso 4: La Junta de excitador
El corazón del excitador de Slayer es la placa de circuito de estado sólido, libre de chispa usada para alimentar el dispositivo. Hay varios circuitos excitador disponible en la web. Me ha gustado uno por 'periments CH' en YouTube, no sólo porque se explica con lucidez, pero también debido a su diseño modular, que permite el intercambio listo de componentes. Esto le permite reemplazar partes defectuosas o dañadas y experimentar con diferentes diodos, transistores y resistencias.
Es un circuito muy simple. Necesitarás estas partes:
Resistencia de--(1) 47K ohm, 1/2 watt
--(2) UF4007 diodos de conmutación rápida. Si no puede encontrar UF4007, trabajará el 1N4007 más común.
--(1) un transistor. Usted puede utilizar un 2N2222 o un 2N3055. Mis mejores resultados llegaron con un TIP 31C.
--(1) un bloque de cableado con al menos 10 conexiones dobles. Utilicé un conector de 12 de Radio Shack, dejando 2 conectores sin usar.
--un pies de calibre 22, alambre plástico campana aislada
--(3) 1 pulgada 2-56 tornillos de miniatura, con tuercas
--(3) 1/2 pulgada 2-56 tornillos de miniatura, con tuercas
--(3) prensado en conectores de anillo
pinzas miniatura de--(2)
--un trozo de placa de circuito perforada 3 1/2 x 4 pulgadas, o un pedazo de madera delgada o de plástico de tamaño similar

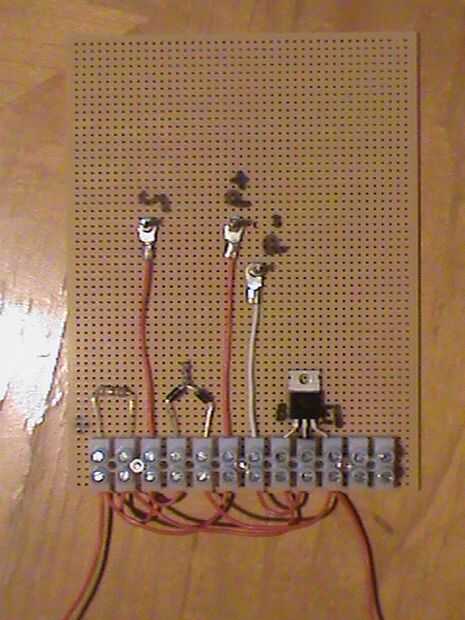

Comenzar con el bloque de cableado. Conéctelo a la tarjeta perforada con tres espaciados uniformemente 2-56 1/2 pulgadas tornillos. Voy a utilizar diez de los conectores, si usted consigue un bloque de 12 hoyos, no use las dos últimas en el extremo derecha del bloque. Los demás te número 1-10, de izquierda a derecha. Cada conector tiene dos aberturas separadas 180 grados. Empezamos con el cableado de la parte inferior los mientras observa la placa de circuito. Estudio de las fotos para mejor entendimiento.
Corte una pulgada 3 pieza de 22 calibre cable del timbre. Tira de aproximadamente 1/3 pulgadas de aislamiento de cada extremo del alambre. Ponga un extremo de este cable en la parte inferior del primer cable conector del bloque (el extremo izquierdo del bloque, que busca en él). Apriete el tornillo lo suficiente como para sostener el cable en su lugar. Otro de este cable en el conector del sexto lugar y apriete firmemente.
Corte una pulgada 1 1/2 trozo de alambre de la campana. Tira de los extremos anteriores. Inserte un extremo en el segundo conector. Doblar agudamente y conectar el otro extremo al conector tercera . Apriete ligeramente, lo suficiente como para mantener los cables en su lugar.
Corte una longitud de 4 pulgadas de alambre y tira de ambos extremos. Conecte un extremo en el segundo conector y apriete firmemente. Conectar el otro extremo al conector octavo y apriete firmemente.
Corte una longitud de 1 pulgada de alambre. Extremos de la tira. Conecte de forma segura entre los conectores de tercera y cuarta .
Cortar un trozo de alambre de 3 pulgadas. Los extremos de la tira. Conecte un extremo firmemente al conector de quinto . Inserte el otro extremo al conector del décimo , pero apriete sólo lo suficiente para mantener el alambre en su lugar.
Corte una pulgada 1 1/2 trozo de alambre. Los extremos de la tira. Conecte un extremo al conector del séptimo y el otro extremo a la novena. Apriete ambos tornillos.

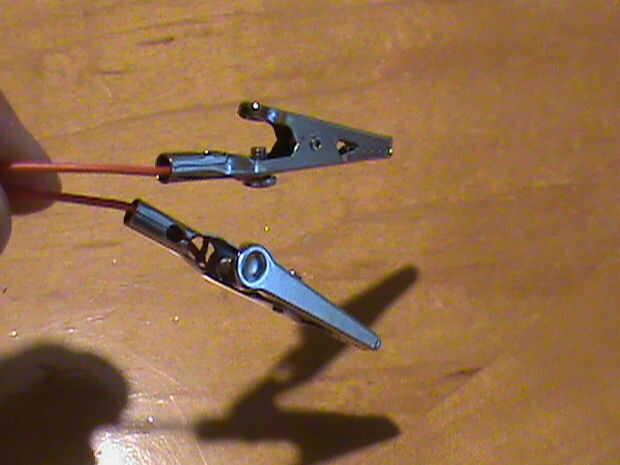

Todo lo que queda de este lado del bloque de cables es poner en cables para la fuente de alimentación o batería. Conecte un pedazo bastante larga de cable del timbre para el primer agujero y apriete firmemente. Hacer lo mismo con un cable en el conector del décimo . Adjuntar hojas de piel de cocodrilo a estos conductores. IMPORTANTE: el cable en el conector de primera va al polo positivo de tu bateria o fuente, el cable en el conector x va al polo negativo. Conecte este mal y a tostar su transistor.
A continuación es el momento de instalar los componentes en el otro lado del bloque del cableado. Comience con el resistor de 47K ohmios. Doble los cables y conéctelos a los conectores primera y segunda en el lado abierto del bloque.
Tomar un trozo de alambre de la campana cerca de 3 pulgadas de largo. Ambos extremos de la tira. Una anilla en un extremo de la encrespadura. Inserte el otro extremo en el tercer agujero abierto en el bloque de cableado. Apriete bien el tornillo. Usando el conector de anillo como una guía, agujerea un agujero en el tablero de perf en el extremo del alambre. Inserte un tornillo de máquina de 2-56 de debajo, hasta a través de la Junta de perf y conector del anillo. Coloque la tuerca pequeña en y apriételos. Etiqueta este post secundario.
Usted tendrá que vincular los dos diodos en serie. Observe detenidamente la plata raya en cada diodo. Quieres unirte a los diodos con las bandas plata 'persiguiendo' en otras palabras, las bandas de plata deben estar en la misma dirección. Ver fotos de la placa de circuito para una idea más clara. Toque los cables de los diodos juntos--soldarlos si usted tiene gusto--y usted debe terminar con esto:
---así---/---así---
donde
---está el cable del diodo
de ' es la raya de plata
'ooo' es el cuerpo del diodo
y--/--son los cables de torcido o soldados
Doblar las puntas abiertas e introducir la más cercana de la ' en el cuarto conector. El otro cable debe insertar en el conector del quinto .
Fijar una longitud de 3 pulgadas de cable con un conector de anillo aplastado en el conector libre sexto . Perfore un agujero a través de la Junta de perf donde cae el anillo de conector e insertar otro 1 pulgada tornillos 2-56. Añada la tuerca. Esta etiqueta como el poste Primario positivo .
Insertar una más corta (2 1/2 pulgada) trozo de alambre en el conector del séptimo abierto. Hacer un post para ella como lo hizo anteriormente y etiqueta ' primaria negativa.'

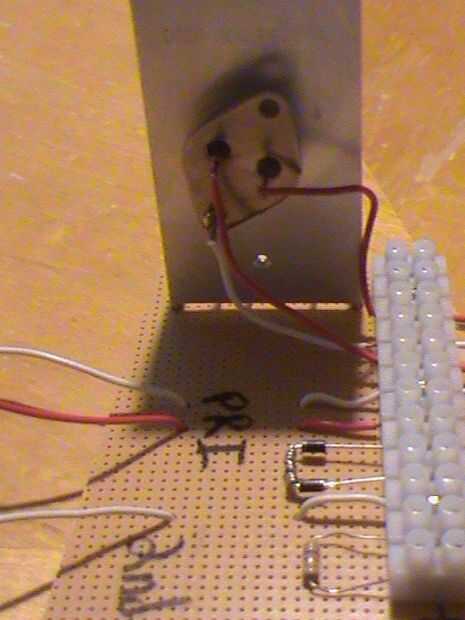

Los últimos tres agujeros abiertos en el bloque de cableado (octavo, noveno y décimo) son para el transistor. Etiqueta de izquierda a derecha B (de Base), C ( colector) y E (para el emisor). Si utilizas un TIP 31C transistor, esto se se alinean muy bien, como el transistor conduce vistos de frente es B, C, E. El TIP 31C tiene lo que se conoce como un caso de estilo TO-220. Transistores de diferentes formas funcionará en el excitador de Slayer, pero usted debe hacer las conexiones adecuadas. Que tenga que conectar cables a otros estilos de transistores para conectar a los conectores de la AEC en el bloque de cableado. En las fotos verás la tarjeta de circuitos, mi hija hizo uso de un transistor 2N3055. Necesario cable a los conectores adecuados.

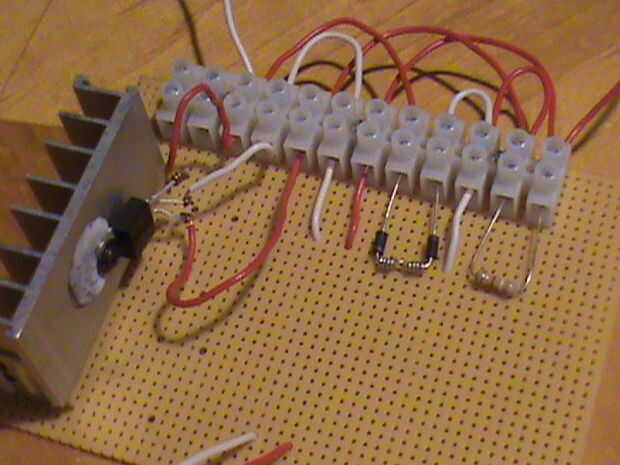

Si ejecuta el excitador de Slayer durante mucho tiempo, el transistor puede calentarse. Si calienta demasiado, fallará. Para evitar, la práctica común es colocar un disipador de calor para el transistor para ayudar a disipar el calor. Salvar con aletas disipadores de calor de vieja electrónica (televisores, especialmente), pero se pueden comprar nuevas.
