Paso 1: Totalmente Tubular!
Ya que estamos tratando con electricidad de alta frecuencia, vamos a evitar el uso de metal o cartón en el excitador de Slayer. Electricidad de alta frecuencia irradia desde su nacimiento como una señal de radio ( es una señal de radio) y naturalmente recoge sobre objetos metálicos en su camino. Realmente puedes alta frecuencia quemaduras eléctricas de manejo metal mientras que la bobina está en funcionamiento--raro, inicialmente indoloras quemaduras que finalmente hacen daño y hacen costras extrañamente coloreadas. Como ciertas partes del excitador Slayer también pueden calentarse (debido a la resistencia eléctrica), no usaremos cartón tampoco. Afortunadamente, el material perfecto es fácilmente disponible para este proyecto: tubería de PVC.
PVC (cloruro de polivinilo) es un buen aislante. Tiene una constante dieléctrica de 3.19 (tres veces mejor que un volumen igual de aire) y una rigidez dieléctrica de V/mil 544. Ver http://www.pvc.org/en/p/electrical-insulation-characteristics. También es barato, viene en muchos tamaños de mano y es fácilmente disponible en las ferreterías y centros de casa. Con frecuencia lo utilizo en mis proyectos de alta tensión, tales como la bobina de Tesla de la mesa, Tesla de candelabro y la hélice del condensador asimétrico.

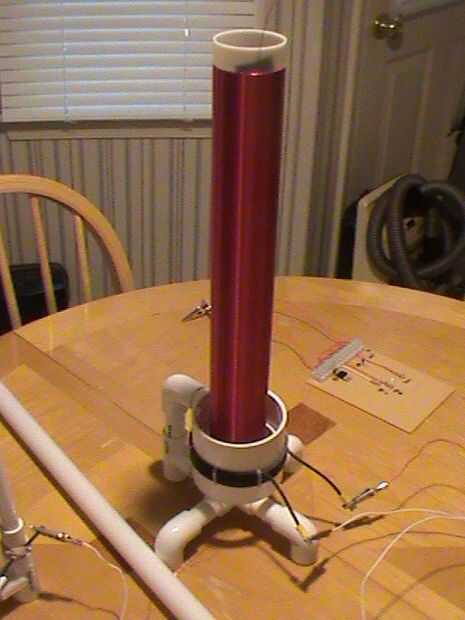

Para el excitador de Slayer, he hecho una pequeña modificación del diseño "Candelabro de Tesla". Para construir el marco y la bobina forma que usted necesita:

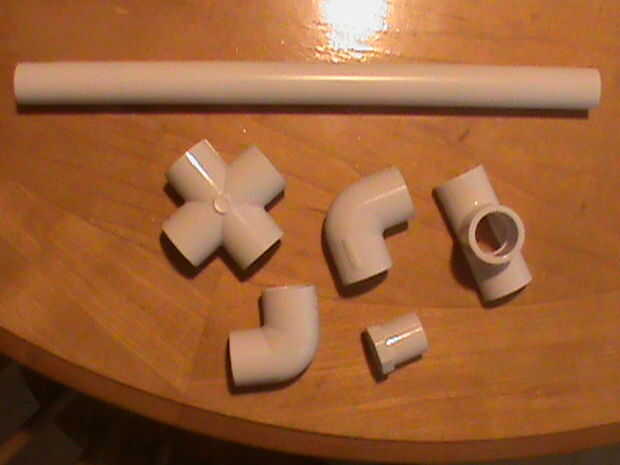

--(4) codos de 90 grados PVC 1/2 pulgada, blanco Cédula 40
No utilizar tubo negro. Tiene carbono en ella y puede llegar a ser conductora. PVC gris, para conductos eléctricos, está bien, pero generalmente no vienen en tantos tamaños o formas como blanco Cédula 40.
--(1) 1/2 pulgada ' t ' conjunto
empalme de 1/2 pulgada 'X'--(1)
--(1) 1/2 PVC enchufe
Asegúrese de que tener un enchufe y no una gorra. El enchufe debe caber firmemente en uno de los codos de 90 grados.
--cerca de 2 pies de tubo recto 1/2 pulgadas PVC
--(1) 3 pulgadas recta acoplamiento de PVC. ' 3' es el tamaño nominal; el acoplamiento es 3 1/2 pulgadas de diámetro
--24 pulgadas de tubo de PVC '2 pulgadas'
En realidad utilicé algunos tubos acrílico amurallado agradable, fino, 2 pulgadas de diámetro, pero 'pulgadas 2' PVC hará bien.
--(1) casquillo de la pipa de 1 1/2 pulgadas PVC
Esta tapa debe encajan perfectamente dentro de la tubería de 2 pulgadas con una fricción de buen ajuste. Si es demasiado pequeña, pueden terminar en unas pocas capas de cinta aislante hasta que la tapa encaje. Desea que el tubo de 2 pulgadas a levantarse recto, sin alabeos.
--(1) 1/4-20 nylon perno, 2 pulgadas de largos o más, con tuerca de nylon.
--(1) perno de 1/4-20 nylon, 1 pulgada de largo, con tuerca de nylon
Tratar de que los pernos de nylon que requieren de un destornillador de cabeza plana, en lugar de los pernos de tapa. Los pernos de la tapa funciona, pero son más difíciles de instalar.
ataduras de cremallera de nylon de 6 pulgadas de largo--(6)
Herramientas: taladro, broca 1/4 de 1/8, cortatubos, Sierra, destornillador o llave de la caja
