Quimera: Una bobina de Tesla de baja tensión o 'Slayer excitador' (3 / 7 paso)

Paso 3: Bobinas primarias y secundarias

Transformadores o intensifican o bajar el voltaje por medio de un par o más bobinas de alambre de diferentes calibres y longitudes. El principio de transformación de voltaje por inducción electromagnética fue descubierto en 1834 por Padre Nicholas Callan . El método básico de construcción de tensión de bajo a alto (amperios en el proceso de sacrificar) involucra la ejecución de la baja tensión en una bobina de alambre grueso de relativamente pocas vueltas, que induce la alta tensión en una bobina más grande de alambre más largo, más fino. Padre Callan también inventó un dispositivo que conecta la energía y de la bobina espesor. El campo magnético que se derrumba (creado cuando la energía se apaga) induce un aumento de alto voltaje en la bobina más largo, más fino. La primera bobina de alambre más grueso ha llegado a llamarse la primaria y la bobina larga calibre pequeño es el secundario. Padre Callan y otros científicos del siglo XIX utilizan hierro suave como el núcleo de la primaria, confiando en su capacidad para ser magnetizado fácilmente. Paso del tiempo, inventores mantuvieron tratando de aumentar la salida de los transformadores, pero se toparon con un problema en los voltajes muy altos. El núcleo de metal de una bobina de inducción sólo puede-magnetizar tan rápido, tan a menudo. Esto es debido a un fenómeno llamado histéresis magnética. Piense en ello como el corazón se cansa de los rápidos cambios y no puede continuar. El núcleo de hierro se calienta demasiado, debido a la resistencia, y el calor destruye el magnetismo. A finales del siglo XIX experimentadores como Paul Marie Oudin, Elihu Thomson y Nikola Tesla fueron trabajando en transformadores de núcleo de aire, bobinas de inducción que no tiene núcleos metálicos. A diferencia de la bobina de inducción más viejo estilo, un transformador de núcleo de aire se basa en el principio de la resonancia para aumentar los niveles de voltaje más altos que es posible con un núcleo metálico. No hay histéresis interfieren con la subida de tensión.

El excitador de Slayer es un transformador de núcleo de aire adaptado a la operación en bajo voltaje de CC. Cuenta con una primaria y secundaria, como una bobina de Tesla, pero utiliza componentes de bajo voltaje, diodos y transistores, en vez de boquetes de chispa y condensadores de tanque para inducir aumento resonante de la bobina.

Vamos a hacer la secundaria en primer lugar. Este diseño requiere dos pies largos, pedazo de dos pulgadas de diámetro de tubo de PVC. Excitadores de asesino pueden ser muy pequeños. Algunos diseños que he visto utilizan secundario un par pulgadas de largo, en barras de las botellas o plexiglás píldora. La nuestra es más grande que una salida de energía más útil (y visible).

Necesitaremos alambre de cobre magneto con un revestimiento aislante. Cable se encuentra fácilmente en sitios de subasta y la electrónica. En los E.e.u.u., alambre está clasificado por calibre, en base al diámetro del alambre. Cuanto mayor sea el calibre, el más pequeño el diámetro del alambre. calibre 40 es más delgado que un cabello humano. Alambrado de casa suele ser calibre 10 o 12, dependiendo de qué carga está pensada para llevar. Para nuestra secundaria, queremos alambre bastante fino, que nos dará un montón de vueltas. El número de vueltas del alambre determina la frecuencia resonante de la bobina y en general, más vueltas = mayor frecuencia = salida más, dado el mismo poder en.

Para la bobina en este Instructable, usé 1.018 pies de alambre magneto de calibre 24, que abarca 22 pulgadas del tubo largo de 24 pulgadas. Parece mucho, pero lo envolvió todo a mano.

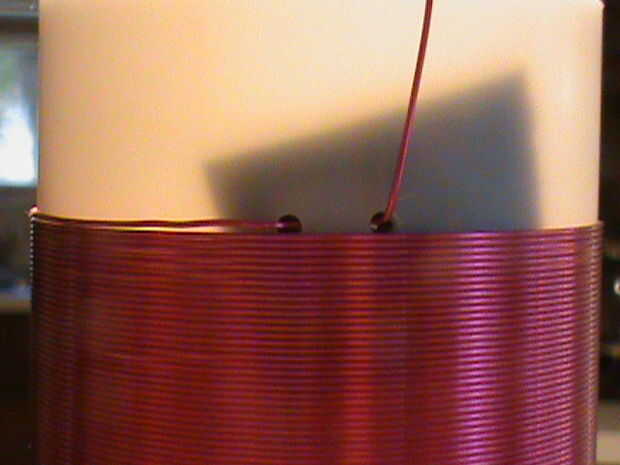

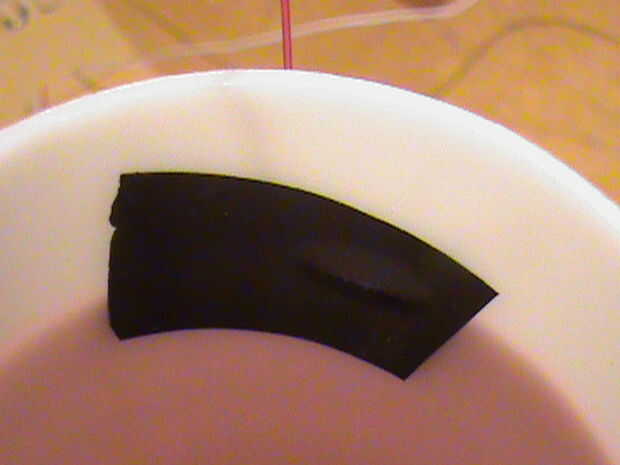

En primer lugar, asegúrese de que su forma de tubo secundario esté limpia y seca. Una pulgada de cada extremo, perfore dos dos pequeños agujeritos, aproximadamente 1/4 de pulgada aparte y paralelo a los extremos de la tubería. (Ver fotos). Tome el extremo de su cable de 24 calibre y páselo por el orificio de una y la otra, dejando una cantidad generosa (6-8 pulgadas) que sale. Poner un poco de cinta aislante sobre la longitud corta del alambre visible dentro de la tubería. Esto ancla el alambre en su lugar. Comenzar a envolver el cable en bucles lisos, apretados alrededor de la tubería. Mantenga el alambre juntos (sin espacios) pero no dejes que se superponen. Mi método, primitivo como es, es sentarse en el suelo con el tubo secundario a través de mis rodillas. Empuje el eje a través de la bobina de alambre, algo así como un pasador robusto o un destornillador grueso y me Coloque el carrete entre mis pies de la media. Ahora puedo envolver el alambre con la mano y tensión en la bobina de control con los pies. Es más fácil (y menos raro) de lo que suena. Me tardaron 70 minutos al viento secundario. Muchas personas construcción plantillas y utilizan taladros o Tornos para girar la forma. Eso está bien, pero construir una plataforma puede ser un proyecto tan grande como hacer la bobina sí mismo. He enrollé sobre secundario 15 o así, todo a mano, en los últimos siete años. Hacer lo que más le convenga.

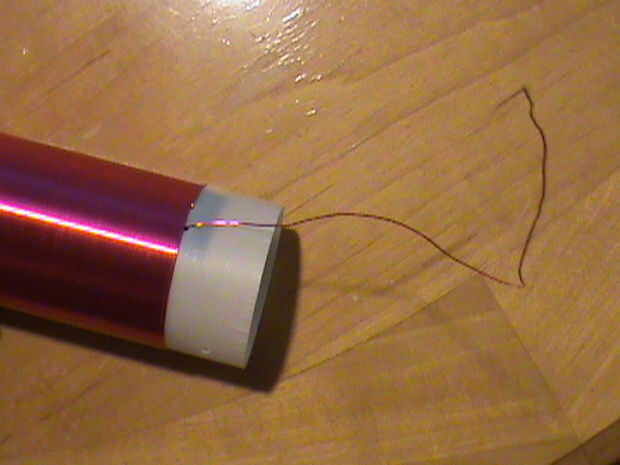

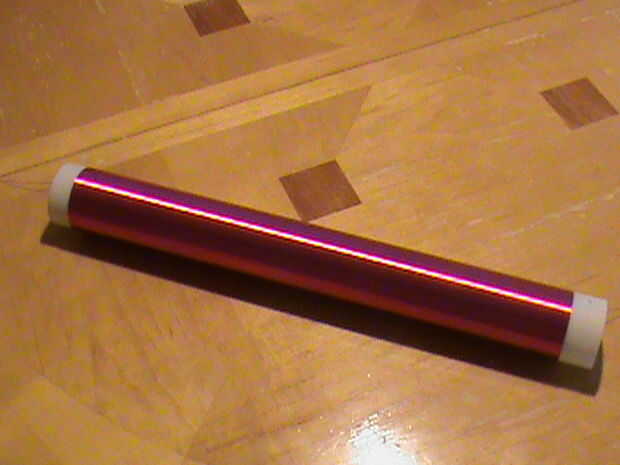

Al llegar a la segunda serie de agujeros en el tubo (en el extremo opuesto), cortar el cable. Dejar que el cable lo suficientemente largo y tejido a través de los orificios, como antes. La parte interior de cinta. Este método de anclaje secundario fue utilizado por el antiguo tiempo radio los amantes del tuning bobina bobinas hace un siglo. Cuando haya terminado, usted tendrá un brillante secundario 22 pulgadas de largo, con una pulgada de tubo abierto en la parte superior e inferior. Tira el aislante de ambos extremos del cable. Esto se puede hacer tirando de él a través de una tira doblada de papel de lija hasta que ves cobre brillante, o usted puede quemar el aislamiento con un encendedor o llama de vela. Si queman el aislamiento, asegúrese de limpiar el hollín de los cables cuando esté listo.

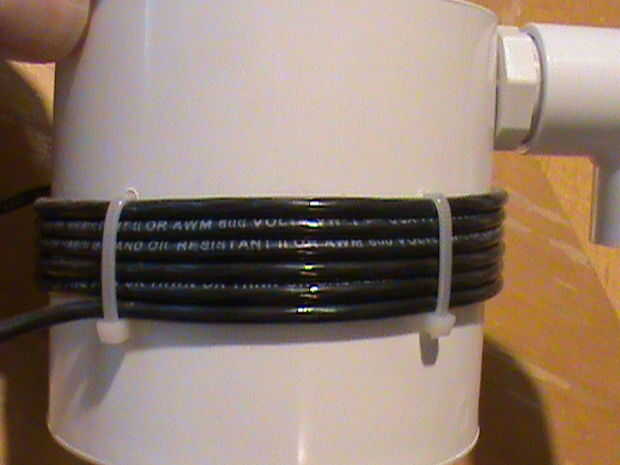

Para la primaria, necesitará aproximadamente 8 pies de cable de calibre más pesado. Utilicé cable de casa de trenzado de calibre 12. Esto es suficiente para 5-7 vueltas alrededor de la forma primaria, el acoplamiento de 3 pulgadas. Envuelva el alambre primario alrededor del centro del acoplamiento. Como con el secundario, mantener las vueltas apretadas juntas y no se superponen. Deje suficiente en los extremos de cables de tamaño decentes, iguales. Temporalmente Fije el alambre con bandas de goma. entonces marque puntos paralelos alrededor de la primaria con un rotulador. Sacar el cable y taladre orificios de 1/8 de pulgada en cada lugar que marcaste. Vuelva a enrollar el alambre primario y el anclaje con bandas de goma. A continuación tome ataduras de cremallera de nylon y enrósquelas a través de los agujeros para anclaje permanente el alambre primario (ver fotos de la primaria terminada).

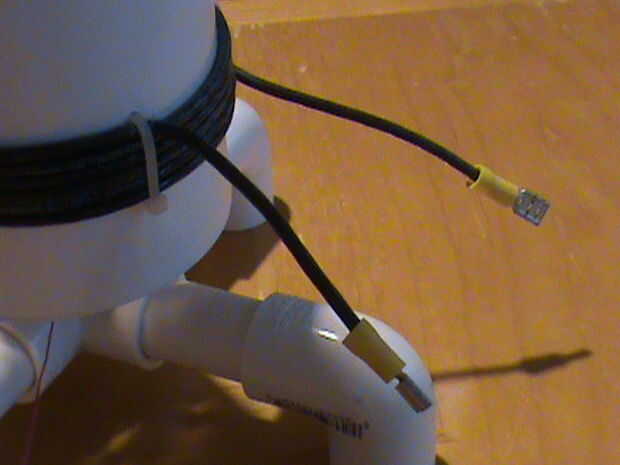

Deslice el secundario encima de la tapa de tubo atornillada al marco. Una buena fricción forma está bien, o se puede conectar el secundario con tornillos de nylon corta. No usar ningún metal. Ajuste primario sobre el secundario y empuje en lugar de la corta longitud del tubo conectado al extremo superior de la articulación T. Centro de primaria en la secundaria. Deje el secundario de tierra sendero (el cable de la parte inferior), preferiblemente lo más lejos posible de los conductores primarios. Suavemente estire alambre superior de la secundaria. La bobina está acabada. Tiempo para hacer la placa de circuito.
