Paso 2: Montaje del marco

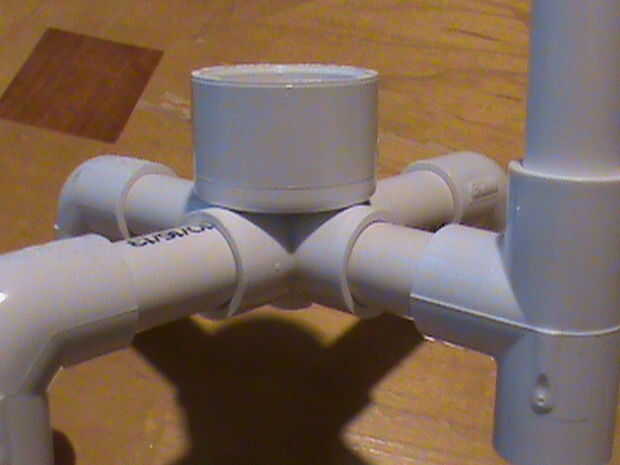

El marco es una versión simplificada del en mi Tesla candelabro Instructable. Comience con el conjunto de X. Perfore un agujero de 1/4 de pulgada a través del centro de la X, a través de todo el camino al otro lado. Empalme PVC muchos tienen protuberancias o partes planas, donde se llenó la pieza en el molde. Estas protuberancias son a menudo en el centro exacto de la X y ayudar a que sea fácil encontrar el centro.

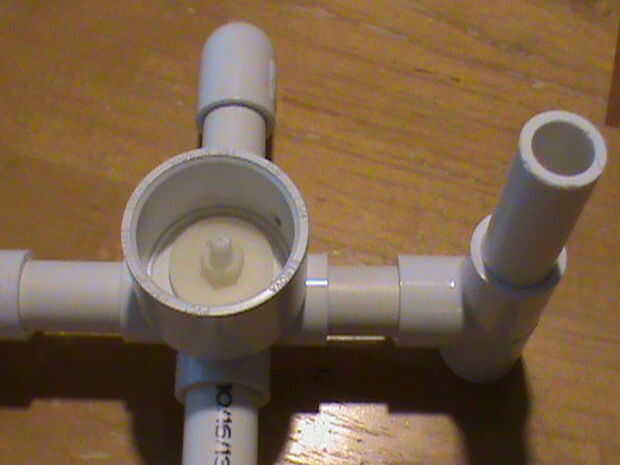

A continuación perfore un agujero de 1/4 de pulgada que empareja en el centro de la tapa de tubo de 1 1/2 pulgada. Tómese su tiempo y perforarlo en el centro muerto. Tapas a menudo tienen manchas de moho de centro también.

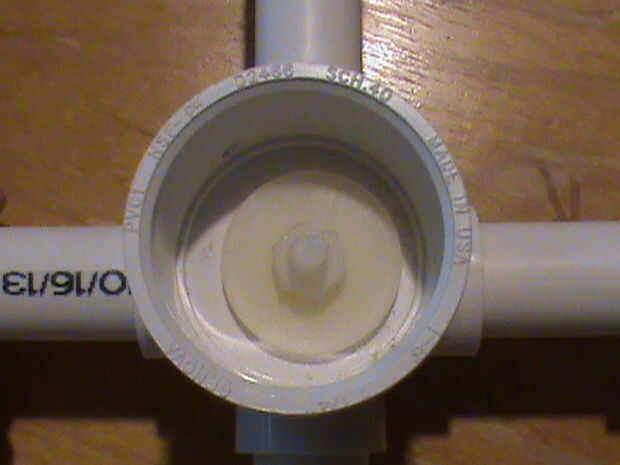

Poner el tornillo de nylon largo 2 pulgadas a través de la articulación de X, entonces a través del agujero en la tapa del tubo. Coloque una tuerca de nylon de 1/4-20 y ajuste. Puede utilizar una arandela de nylon debajo de la tuerca, pero no es obligatorio.

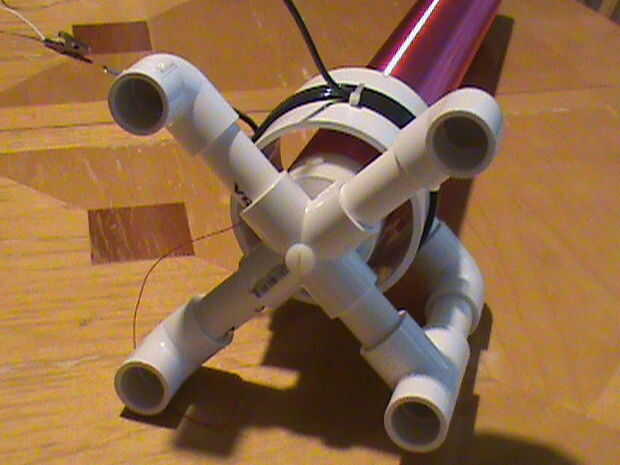

A continuación corta cuatro pedazos de tubería de 1/2 pulgadas PVC, cada uno de aproximadamente 2 1/2 pulgadas de largo. La longitud exacta no es crítica, pero es importante que todos sean la misma longitud. Colocar un trozo de tubería en cada abertura de la articulación de X. En tres pedazos de tubo colocar un codo de 90 grados. Gire los codos de manera que al aire libre termina boca abajo, creando 'pies' para el marco de soporte. En la cuarta pieza de empuje de la tubería en un conjunto de T, para que uno los puntos de extremo abierto, mientras que el otro extremo abierto forma el cuarto 'pie'. Ver las fotos para entender cómo todo esto va junto.

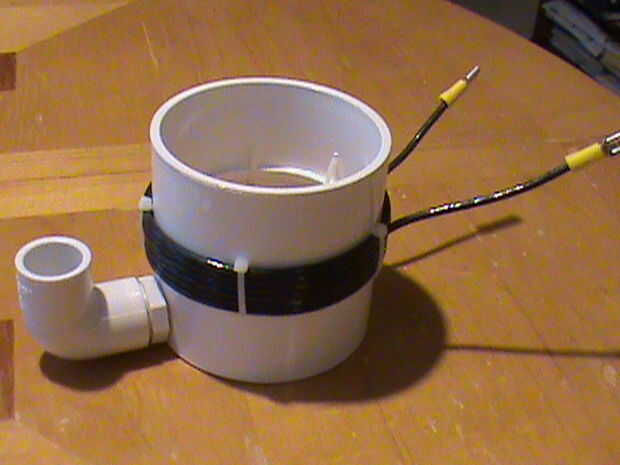

Deslice el tubo de '3 pulgadas' acoplamiento sobre el marco temporal, centro alrededor de la tapa del tubo. Cortar un trozo de tubería de 1/2 pulgada en el extremo superior abierto del empalme T. La pieza debe ser apenas lo suficiente para que cuando se agrega la última articulación del codo, borde superior del codo será incluso con el borde superior del acoplamiento. Esto puede tomar algunos retoques y montaje.
Tomar el acoplamiento apagado de 3 pulgadas y perfore un orificio de 1/4 de pulgada a lo largo del borde superior, aproximadamente 1/2 a 1/3 de pulgada hacia abajo. (Esto debe hacerse por el ojo, como el punto exacto está determinado por la posición del codo superior--ver fotos).

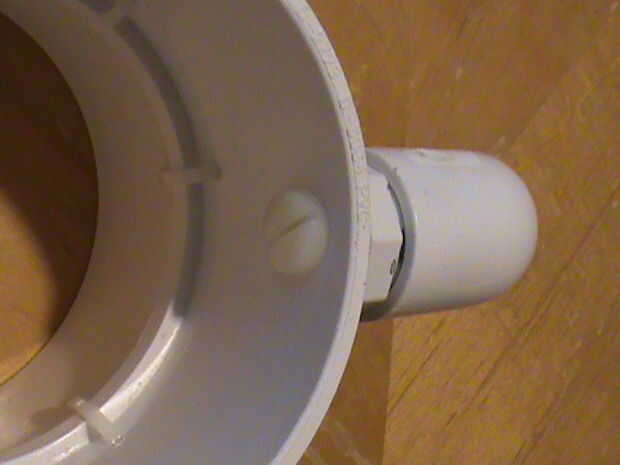

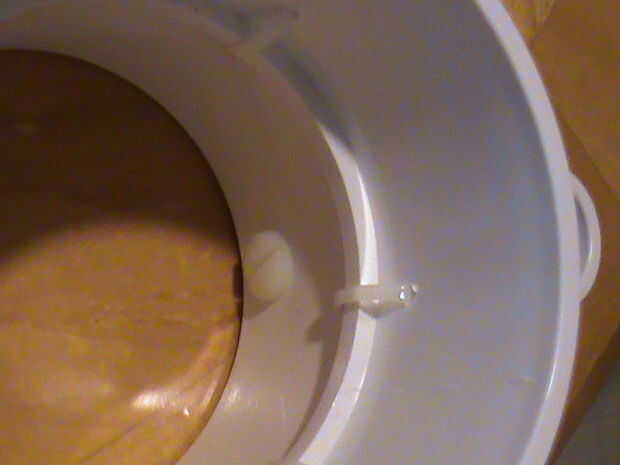

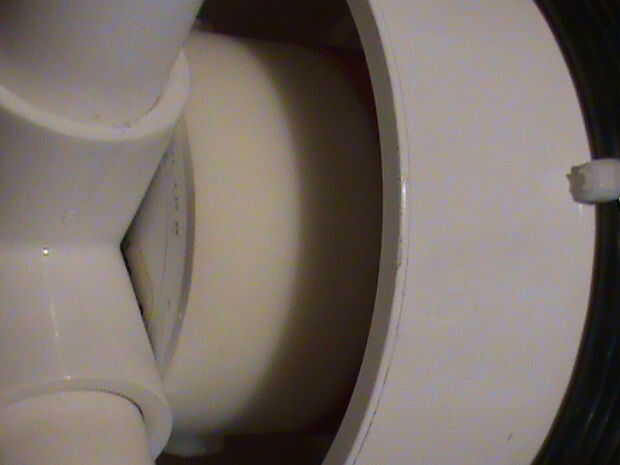

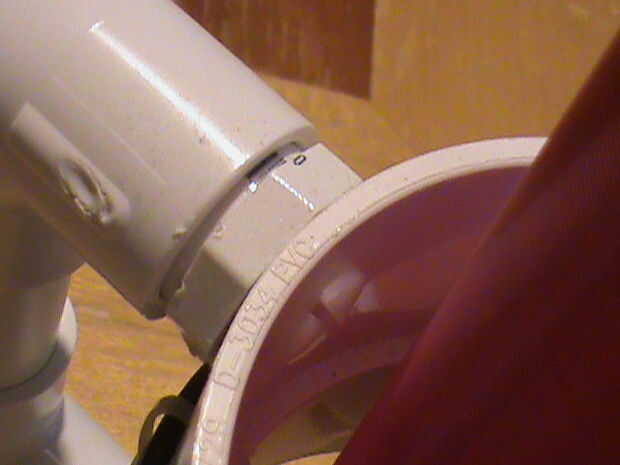

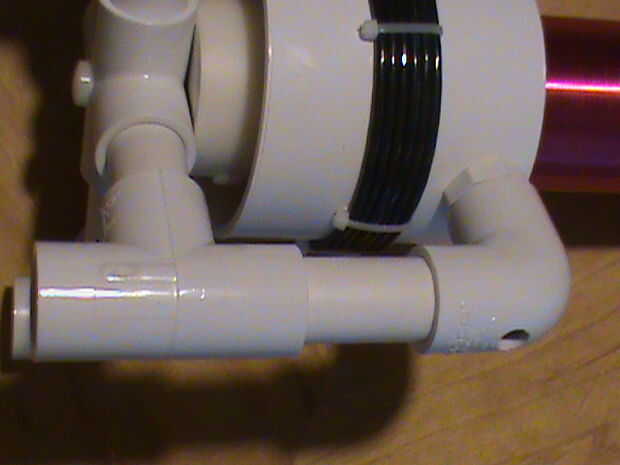

Perfore un agujero de 1/4 de pulgada en el centro de la clavija de 1/2. Ajuste el perno largo 1/4-20 nylon de 1 pulgada por el interior del acoplamiento de 3 pulgadas y en el enchufe de 1/2 pulgada. Coloque la tuerca de nylon en el perno (complicado, que esto lo pone dentro del enchufe!) y apriete. Esto une el enchufe hasta el borde superior del acoplamiento. Mermelada de la clavija de 1/2 pulgada en el extremo abierto del codo que se sienta encima de la articulación de T. El acoplamiento debe ser coaxial con la forma secundaria, es decir, centrado en él. Si es necesario, recorte el tubo donde la articulación T se adhiere a la Unión de X hasta que el acoplamiento esté centrado.
Completa el marco. A continuación te viento algunos cables.
