Puzzlebox órbita: Utilizando un Arduino para controlar un helicóptero infrarrojo (2 / 9 paso)

Paso 2: Captura de la señal de Control


Que tengas una pregunta: ¿Cómo puede aprender el código de IR utilizado por un control remoto?

Una forma es utilizar un Analizador lógico.

Un analizador lógico es un instrumento electrónico que muestra las señales en un circuito digital. (Circuitos digitales representan señales por bandas discretas de nivel analógico, en lugar de un rango continuo. Básicamente si hay sólo dos diferentes tensión en un circuito, decir 5V y 0V, entonces es un circuito digital. Si el voltaje en el circuito puede ser cualquier tensión en el medio, entonces es un circuito analógico).

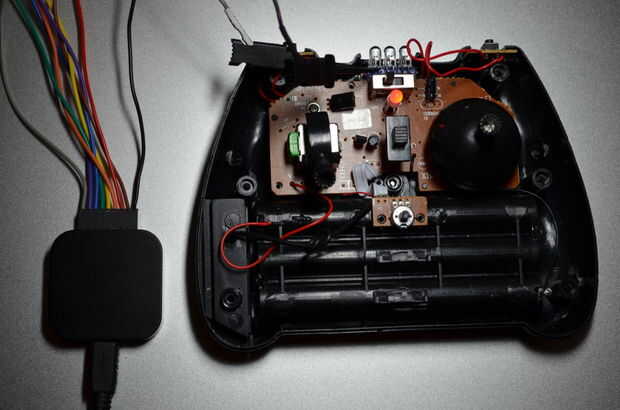

Que ya sabemos que un código de infrarrojos es una señal digital en lugar de una señal analógica, podemos utilizar un analizador lógico para capturar y registrar el código emitido por el LED infrarrojo. Primero el clip en el común (algunas veces marcado como GND, significa "tierra") pin del cátodo del LED IR y entonces un canal de señal del analizador al ánodo de pin de la misma IR LED de clip. Entonces dice el analizador lógico para iniciar la grabación de la señal. Si no sabes que velocidad de muestreo a utilizar, a continuación, utilice la opción más alta disponible.

Es fácil de identificar del IR LED polaridad es sencilla, incluso después de que fueron soldados: hay dos electrodos dentro de un LED IR, es el más grande/más largo uno cátodo, y el más pequeño es el ánodo. Ver foto.

Nota: cabe mencionar que si el analizador de lógica es incapaz de leer una señal de IR, pero el controlador es capaz de hacer que el helicóptero vuele, es posible que se recortan las puntas de prueba en la manera incorrecta alrededor, y que lleva la tierra y la señal debe ser cambiado.
