Puzzlebox órbita: Utilizando un Arduino para controlar un helicóptero infrarrojo (1 / 9 paso)

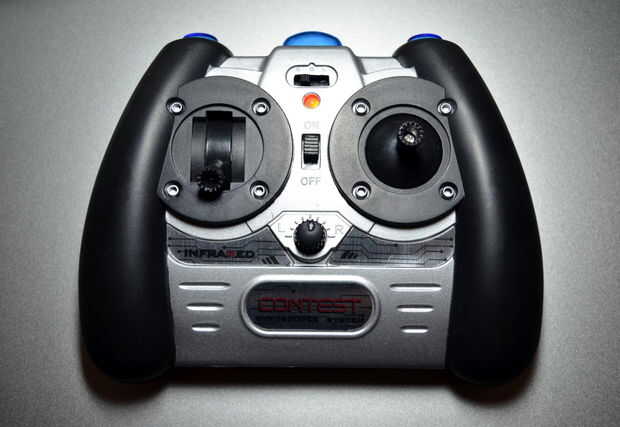

Paso 1: El Control remoto

Aquí explicamos en un sentido muy amplio como funciona un control remoto infrarrojo.

Hay por lo menos 1 LED infrarrojo (o emisor de rayos infrarrojos, IR LED, emisor de IR) dentro de cada mando, incluyendo la utilizas para controlar tu TV set. Cuando usted presiona un botón del mando a distancia, el LED infrarrojo le dará una cierta serie de "Baja" y "Alta" que representa una serie de "0" s y "1" s. (para ser estrictos, es común que una "alta" y una "baja" correspondiente consisten en un "0", y otra combinación de "Alta" y "Baja" con diferente representa un "1"). Diferentes series de "0" s y "1" s puede significar diferentes cosas, por ejemplo tal vez "1100100000111" puede significar "Vuelta de la TV", y "001101011100" puede significar "Volume Down".

Infrarrojo se echa también por fuentes de calor y luz a tu alrededor: bombillas de luz, la luz del sol, calentadores, incluso las personas. Por lo tanto el control remoto debe tener un método distinto de enviar código de infrarrojos para el aparato receptor (televisor, helicóptero, coche, etc.). Es por ello que infrarrojo transmite normalmente con "portador" - una secuencia de onda cuadrada de alta frecuencia (normalmente 36, 38 kHz y 40 kHz). Por lo tanto, si usted fuera a capturar y acercarse a una señal infrarroja, encontrará cada "alto" consiste en una secuencia de ondas cuadradas en lugar de un nivel de "Alta" tensión continua.

Si deseas mando a Wikipedia:Infrared para obtener más información acerca de controles remoto infrarrojos.
