Pruebas ópticas de espejos parabólicos (8 / 9 paso)

Paso 8: Usando el dispositivo.

Coloque el espejo siendo probado en el titular y el probador óptico en dos veces del espejo nominal de coordinación.

Lucir un corte de luz desde el probador el espejo y detrás otra vez.  La posición correcta es fundamental.

Como se mencionó anteriormente, cuando la placa superior se mueve que la hoja de utilidad corta la luz del espejo.
Al mover el filo de izquierda a derecha, si vemos el espejo oscurecer de izquierda a derecha también entonces el filo está dentro de foco.
Si el oscurecimiento se mueve enfrente de la navaja, la navaja es foco exterior.

Ya que queremos que el espejo para tener una forma parabólica perfecta, medimos precisamente los coordinadores de cada área del espejo.
A nosotros se concentran en áreas del espejo, hacer una máscara de couder.

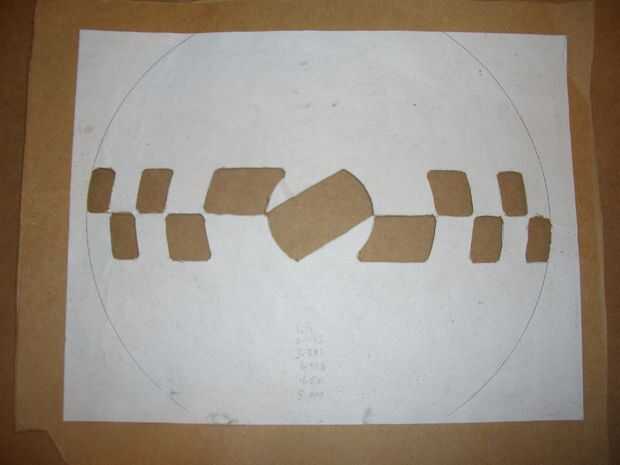

Una máscara de couder tiene pequeñas ventanas cortadas que secciones del espejo.  Por ejemplo, la máscara de couder tendrá ventanas para el exterior 1/2 pulgada del espejo.  Otro conjunto de windows exponer la próxima interna 3/4 pulgada de espejo.  Idealmente como el windows exponer superficies de espejo más cercano al centro de la ventana consigue más grande.  Esto es porque queremos que cada ventana para representar cantidades iguales de luz en el ocular, y en los bordes exteriores del área es más grande debido a los círculos más grandes de la ventana.

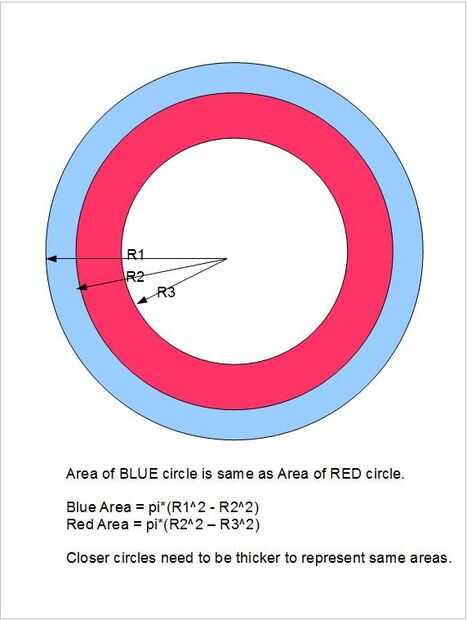

Para construir una máscara de couder empezamos por decidir las dimensiones exteriores de R1 y R2.  Luego calculamos R3 para que los círculos expuestos representan áreas iguales del espejo.  Seguimos para R4, R5... y así sucesivamente hasta llegar al centro del espejo, más o menos.  Los centros de espejos newtonianos en la sombra del espejo secundario y realmente no aportan mucha luz.
