Pruebas ópticas de espejos parabólicos (1 / 9 paso)

Paso 1: Teoría de operación

Los 100 nm exactitud del requisito de superficie es una tolerancia muy estrecha y no se puede medir directamente a través de cosas tales como reglas o calibradores de profundidad.  De hecho se logra estas tolerancias apretadas usando herramientas de mano normal por aumento de los ángulos de la superficie.  Podemos encontrar el punto del foco del espejo brillante una estrecha hendidura de luz sobre el espejo y observando las sombras como el borde de un cuchillo se pasa frente a la luz de regreso.

Vamos a suponer que tenemos un espejo esférico perfectamente formado y nuestro filo está cerca del punto de foco del espejo.

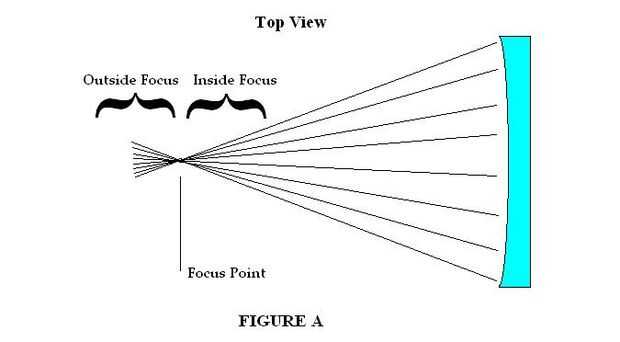

Ver figura A.
Mirando hacia abajo desde la parte superior, si ilumina el espejo en el punto de enfoque la luz golpeó el espejo y volver exactamente al punto de enfoque.

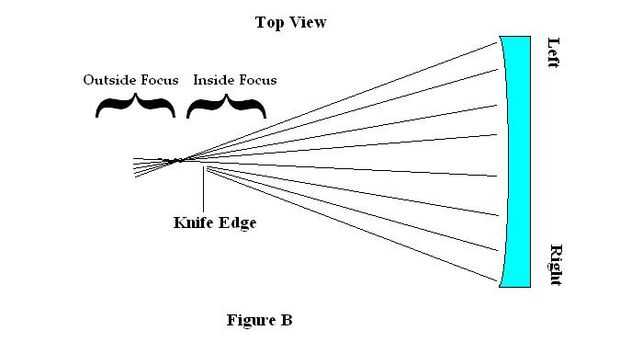

Véase la figura B.
Si nos movemos un filo dentro del foco y a la derecha, los bloques de borde de cuchillo la luz devuelta desde el lado derecho del espejo y no afecta a la luz desde el lado izquierdo del espejo.

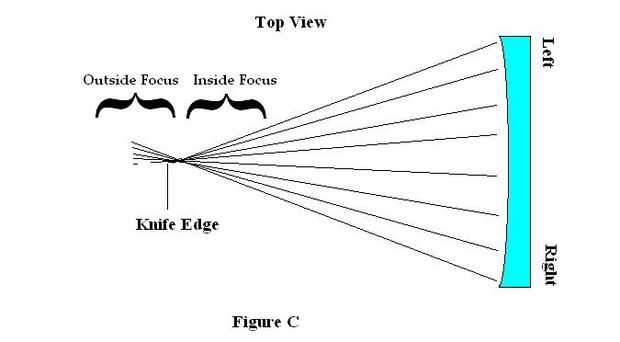

Ver figura C.
Si pasamos el borde de cuchillo fuera de foco y a la derecha, los bloques de borde de cuchillo la luz devuelta desde el lado izquierdo del espejo.

Así que, cuando el filo está dentro de la atención, moviendo el filo izquierdo y derecho hace una sombra moverse a través del espejo en la misma dirección que el movimiento de la navaja.
Cuando filo está fuera de foco, moviendo el filo izquierdo y derecho hace una sombra moverse a través del espejo en la dirección opuesta de la filo.
Cuando el filo está exactamente en el punto de enfoque y la navaja se mueve de izquierda y derecha, el espejo se oscurece uniformemente, es decir, la sombra no parece mover a izquierda o derecha pero el dims de espejo entero.

Un espejo de telescopio buena no tiene una forma esférica sino una forma parabólica. Para una parábola, las áreas externas del espejo se enfoca más lejos lejos de las zonas interiores del espejo. Para ello podemos utilizar este conocimiento para determinar la forma precisa del espejo por encontrar los puntos de enfoque de cada área del espejo.
