Pruebas ópticas de espejos parabólicos (5 / 9 paso)

Paso 5: Construya las juntas deslizantes inferior, medias y superior.

Fotos valen 1 mil palabras así que espero que usted puede decir lo que hice formar los cuadros porque mis palabras son probablemente un poco confusos.

Utilizado tres 6 pulgadas por 7 pulgadas, 3/4 de pulgada pedazos de madera, uno para la parte inferior de la placa, uno para la placa media y otro para la placa superior.

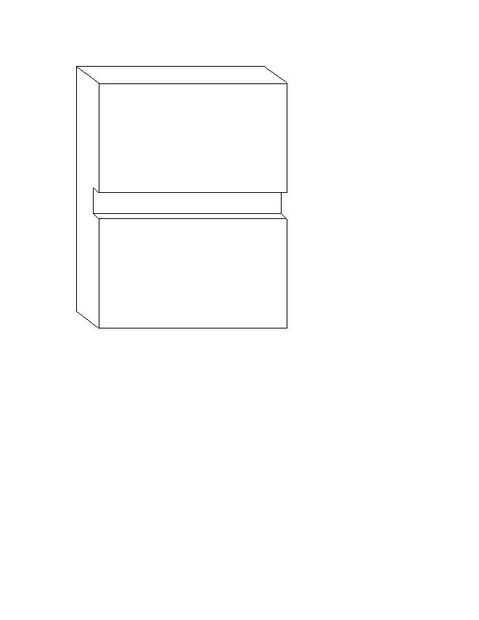

Usando un disco de moldurar en mi mesa Sierra que cuidadosamente corté una ranura en la placa solo lo suficientemente amplia como para sostener un listón de madera y la profundidad suficiente para que un poco menos de 1/2 la profundidad del listón madera sobresale cuando se coloca en la ranura.

Cortan una ranura similar en el tablero central.  Cuando el listón se inserta en la ranura de la base, el listón de laicos dentro de la ranura en el tablero medio y permita que las placas se deslicen en un sólo eje.

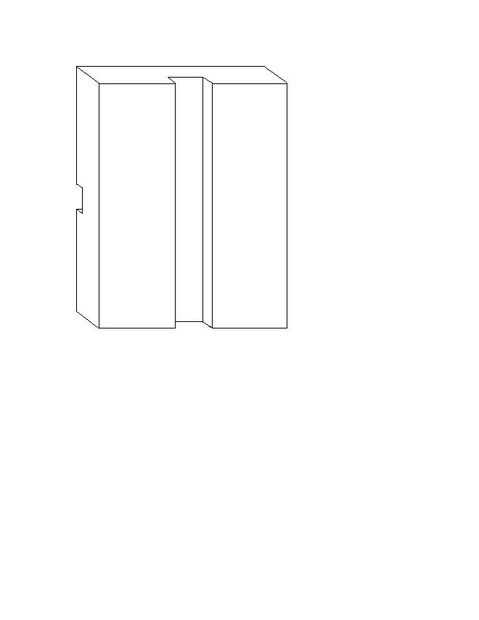

En la otra cara de la Junta Central corte una ranura similar que es rotados 90 grados de la primera ranura.

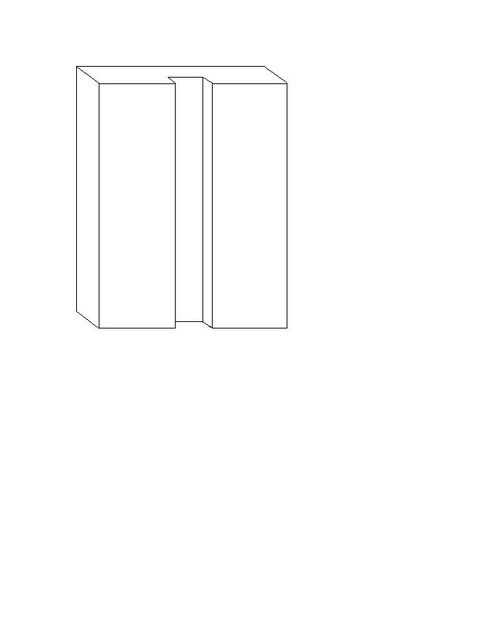

En el tablero superior corte una ranura similar por lo que un listón colocado en la ranura de la Junta Central y ranura de la junta superior que el tablero superior para mover perpendicular a cómo se mueve la media Junta.

Colocar dos listones en y pegar sólo en el tablero medio permitiendo que las placas se deslicen.
