Proyecto 1.1: Introducción a la ingeniería Digital y tableros FPGA

Esta es la primera de una serie de proyectos utilizando materiales de Digilent que se crean para EE214 en la Universidad Estatal de Washington. Sin embargo, decidimos que queríamos hacerlos más accesibles al general pública, por lo que les estoy creando aquí. Para más información de materiales educativos de Digilent, consulte el Sitio de aprender.

Este proyecto establece su tablero FPGA para el uso y te muestra los pasos a partir de archivos de proyecto. También le da cierto conocimiento de fondo básicos en ingeniería eléctrica y circuitos digitales. Este es un proyecto de arranque con muy poco trabajo práctico con la placa, pero es una buena referencia si alguna vez olvidas cómo iniciar sus proyectos.

Lo que usted necesita:

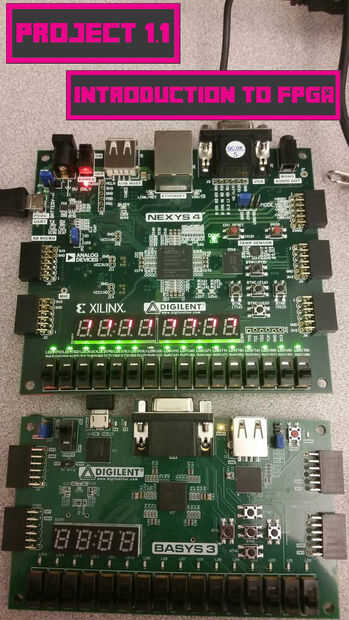

-Una placa FPGA Digilent, esta serie se centrará en la SDMONexys 4 y 3 Basys.

-Un PC con acceso a Internet

-Tiempo para configurar el tablero de herramientas

Lo que usted obtendrá:

- Webpack de Xilinx Vivado instalado

-Un conocimiento básico de la ingeniería digital

-Conocimientos de configuración de un proyecto de Verilog de la tarjeta FPGA

No cubrirá toda la teoría de circuito básico necesaria en este tutorial, pero si te interesa puedes seguir estos enlaces:

- Corriente, voltaje y carga electrónica

- Resistencia y ley de Ohm

- Eléctrica y electrónica

- Componentes electrónicos

- Modelo físico Vs

Etiquetas: Digilent, FPGA, Xilinx, Vivado
