Descripción del proyecto

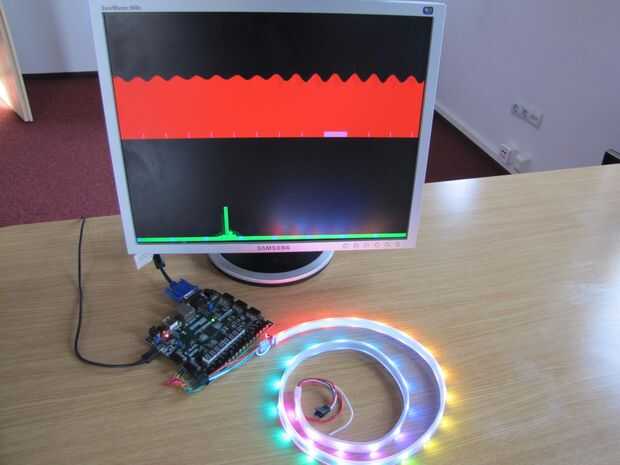

El proyecto utiliza el micrófono a bordo de Digilent SDMONexys 4 (DDR) para capturar el sonido ambiente. La señal de audio se muestra tanto en el dominio del tiempo y dominio de la frecuencia (espectro) en una pantalla VGA. También se muestra el espectro en una tira de LED 30 color. Ver la película.
Componentes requeridos
- un tablero de Digilent4 SDMONexys o SDMONexys 4 DDR , con USB cable A B-micro
- un PC o portátil, con Vivado instalado (la versión WebPAck es suficiente)
- una Tira de LED WS2812
- tres cables de macho a macho (como los que con el juego de piezas de myParts Kit de Texas Instruments o análogo)
- una pantalla VGA LCD con cable VGA
Archivos de proyecto
El proyecto trabaja con los tableros de 4 SDMONexys o SDMONexys 4 DDR de Digilent. Estas tablas utilizan el mismo FPGA Xilinx de 7 Artix (XC7A100T-1CSG324C) y un esquema muy similar. Sin embargo, la asignación de pines es diferente para los dos tableros. Por esta razón, los archivos fuente del proyecto son similares, excepto el archivo .xdc, que es específico a cada mesa. Los archivos compilados (.bit o .bin) son también específicos.
- El archivo Nexys4DdrSpectralSources.zip incluye:
- Los archivos fuente del proyecto
- El archivo .tcl necesarios para generar automáticamente el proyecto
- Un archivo readme.txt que describe el procedimiento para construir el proyecto
- Los archivos .bit y .bin para programar la FPGA, respectivamente el SPI flash en tablas Nexys4 o Nexys4DRR.
