Proyecto 1.2: Utilizar modificadores a los LEDs de Control

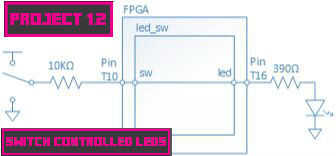

Este proyecto muestra cómo utilizar Verilog HDL con una tarjeta FPGA. En este proyecto utilizará un interruptor en su tabla FPGA para encender un LED. Al hacer esto, aprenderás los primeros pasos de escritura de código de Verilog y observar cómo un interruptor puede controlar LEDs en una placa FPGA. Usted no necesita tener un conocimiento realmente profundo de ingeniería digital para que este proyecto funcione; sin embargo, si desea conocer el funcionamiento interno del circuito digital, más información está disponible en el proyecto 1.1.

Lo que usted necesita:

-Ya completado proyecto 1.1.

-Una Basys 3 o SDMONexys 4

No cubre la teoría básica necesaria en este tutorial, pero si usted está interesado, puede seguir estos enlaces:

- Dispositivos de entrada/salida básicos

- Placas de circuito impreso

- Conectores

- Circuitos integrados

- Introducción a Verilog

- Verilog: el primer ejemplo

Etiquetas: Digilent, FPGA, Xilinx, Vivado
