Paso 5: 7 segmentos Display en un protoboard: parte 2
La configuración de pines de la 4511 se da en la hoja de datos, y he copiado en la figura 2. Observe cómo pin numeración comienza en 1 en la parte superior izquierda de la viruta (indicado con un semicírculo o a veces un punto) y envuelve alrededor del exterior del chip hasta el final a las 16 en la parte superior derecha.
Pasos de cableado:
-Desconecte la alimentación eléctrica a la Junta

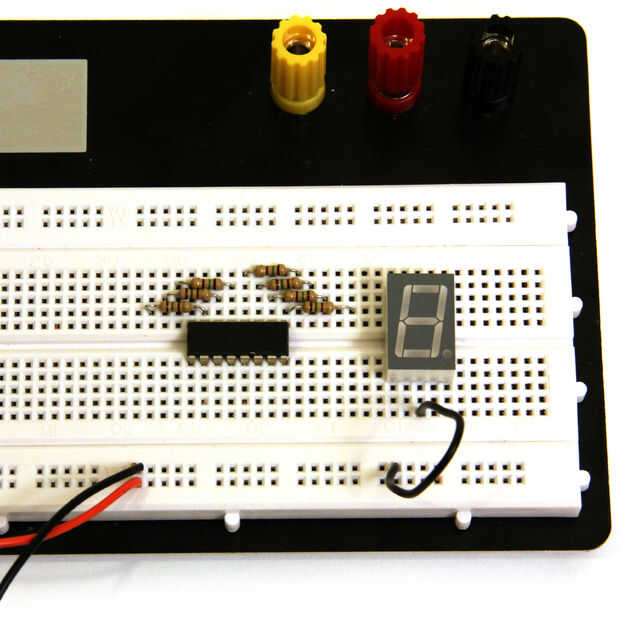

-poner el 4511 en el protoboard para que extiende a la parte media de la Junta (Figura 4)

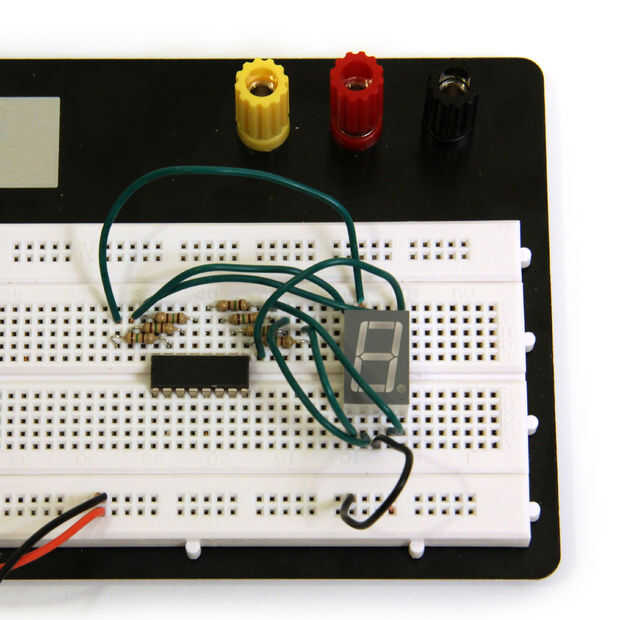

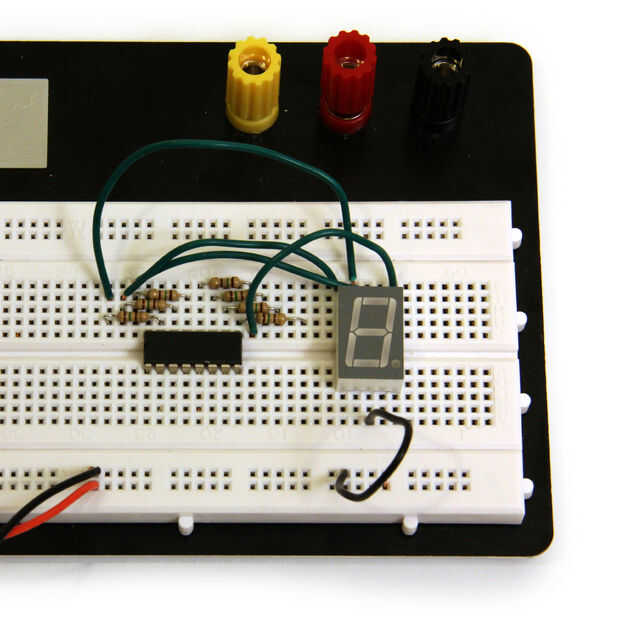

-Desconecte las conexiones de 5V de los resistores de 150 ohm y conectar a los 4511 pines Qa Qg. Probablemente necesitará usar cables de puente para extender estas conexiones (cables verde en las figuras 5, 6 y 7). Numeración de pines/Letras figuran en el diagrama en la parte inferior de la figura 3 para la pantalla y en la figura 2 para el 4511.
-utilizar cuatro resistencias de 10kOhm para crear una conexión entre los pines de entrada de 4511 (1, 2, 6 y 7) y cuatro filas en la protoboard (Figura 8)
-conectar los 5v a 4511 pines 3, 4 y 16 (cables rojos en la figura 9)
-conectar a tierra a 4511 pines 5 y 8 (cables negros en la figura 10)
-conectar los extremos libres de las resistencias de 10kohm a tierra (cables rojos en la figura 11)

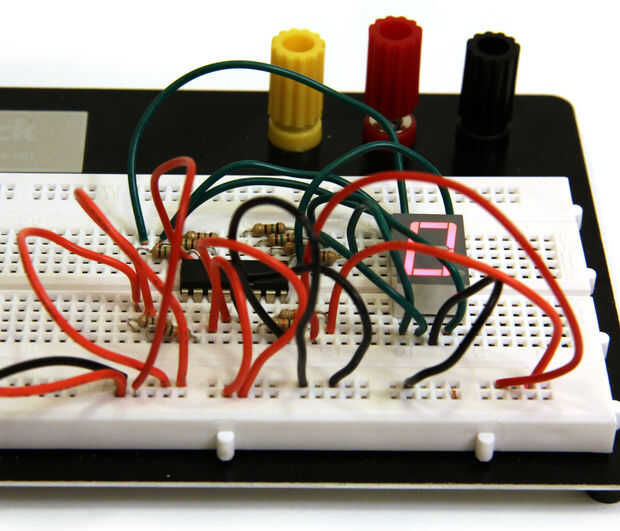

-potencia, se debe ver el número 0 (figuras 12 y 13)

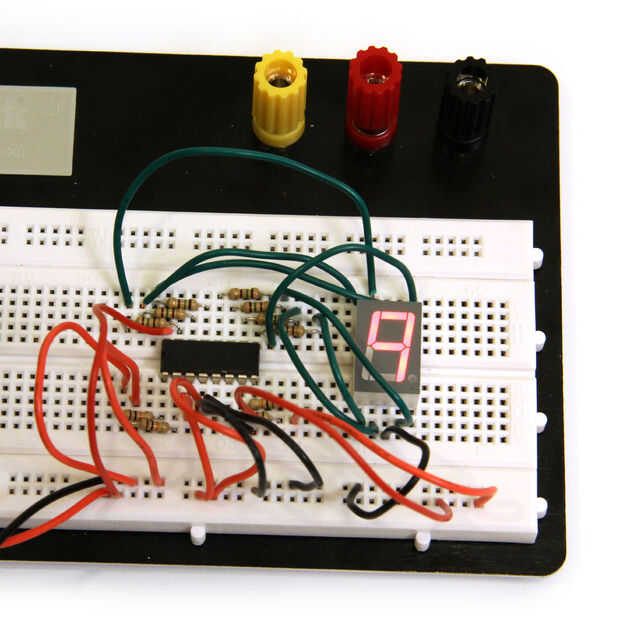

Tratar de conectar los pines de entrada 4511 (cables rojos conectados a resistencias de 10kOhm a 5V para hacer diferentes números. Aquí hay una tabla que muestra cómo convertir de binario a decimal:
D0(PIN 7) D1(pin 1) D2(pin 2) D3(pin 6) decimal
0 0 0 0 0
1 0 0 0 1
0 1 0 0 2
1 1 0 0 3
0 0 1 0 4
1 0 1 0 5
0 1 1 0 6
1 1 1 0 7
0 0 0 1 8
1 0 0 1 9

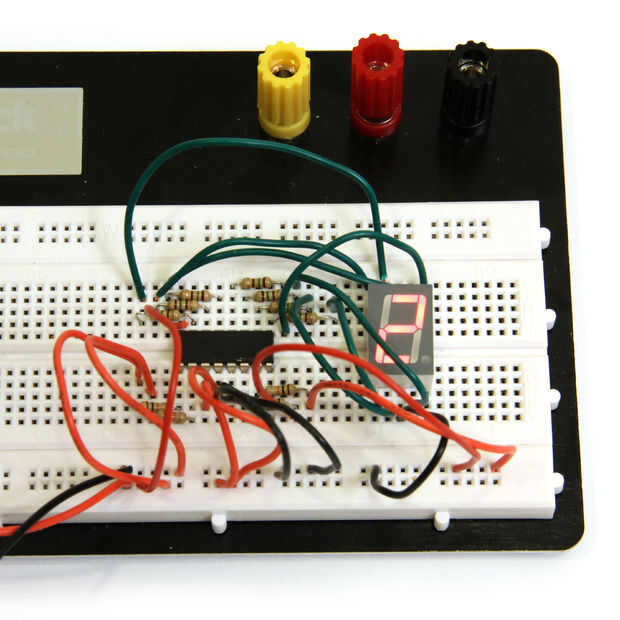

Así que si conectas D0 D1-3 y 5V a tierra debería ver un 1 (Figura 14)
D0 y D1 a 5V y D2 y D3 a tierra da un 2 (Figura 15)
Solución de problemas:
Puesto que hay tantas conexiones, es fácil hacer un pequeño error que hace que todo el proyecto a un mal funcionamiento. Si la pantalla no es iluminación en todo: Compruebe si todos sus componentes funcionan y se conectan en la orientación correcta. Si es una tontería en pero muestra: cuidadosamente controlar el esquema y las conexiones entre pernos a-g son correctas.
Yo también ha adjuntado un documento fritzing para este circuito para su referencia, encontrar a continuación.
