Protoboard cómo (4 / 5 paso)

Paso 4: 7 segmentos Display en un protoboard: parte 1

Este proyecto es un poco más difícil, pero la idea es básicamente el mismo que el último circuito.

Lista de partes:
display de 7 segmentos (cátodo común)
7x150ohm resistencias
4x10kohm resistencias
chip decodificador 4511

Un display de 7 segmentos es un componente que contiene 7 LED rectangular (a ignorar el LED de DP por ahora) dispuesto de modo que pueden mostrar los números 0-9 (ver figura 2).  Cada uno de los LEDs en la pantalla están conectados con un cátodo común.  Mirando el diagrama en la parte inferior de la figura 2, podemos ver que los pines 1, 2, 4, 6, 7, 9 y 10 cada conexión a un ánodo de uno de los siete LEDs y conectan los pines 3 y 8 al cátodo común (ver el diagrama inferior en la figura 2).

Al igual que en el último circuito, tenemos que usar resistencias de limitación actuales para no dañar el LED en la pantalla.  En este paso vamos a alambre 7 resistencias de limitación actuales y controlar individualmente los 7 LEDs.

El primer paso es calcular la resistencia que necesitamos para las resistencias limitantes actuales.
De 7 segmentos Mostrar la hoja de datos: cada LED tiene una tensión de 2,2 v 25mA de corriente.  Si hay 2,2 v en la resistencia, entonces habrá 5V-2.2V, o 2, 8V en la resistencia.

Usando la ley de Ohm (V = IR) podemos calcular la resistencia limitadora actual como sigue:
(5V-2.2V) = 0.025 A * R
R = 112ohms

para estar seguro no corremos los LEDs en su máxima potencia, por lo que vamos a utilizar resistencias de 150 ohm.

Pasos de cableado:
-una vez más, desenchufe su protoboard para evitar dañar los componentes
-Presione el 7 segmentos display en protoboard para el ti extiende a la sección de centro del tablero (Figura 1)
-uno de los pasadores de cátodo común de la pantalla (pines 3 o 8) conexión a tierra (Figura 3)

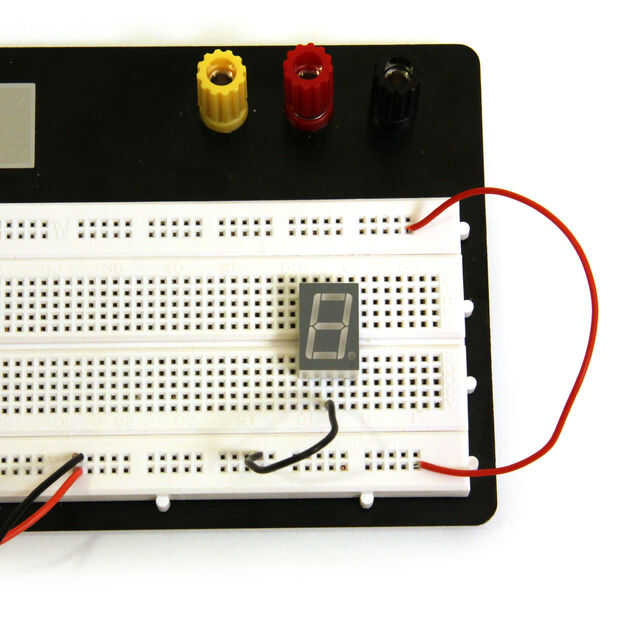

-Conecte la alimentación a través de al otro lado de la Junta (Figura 4)

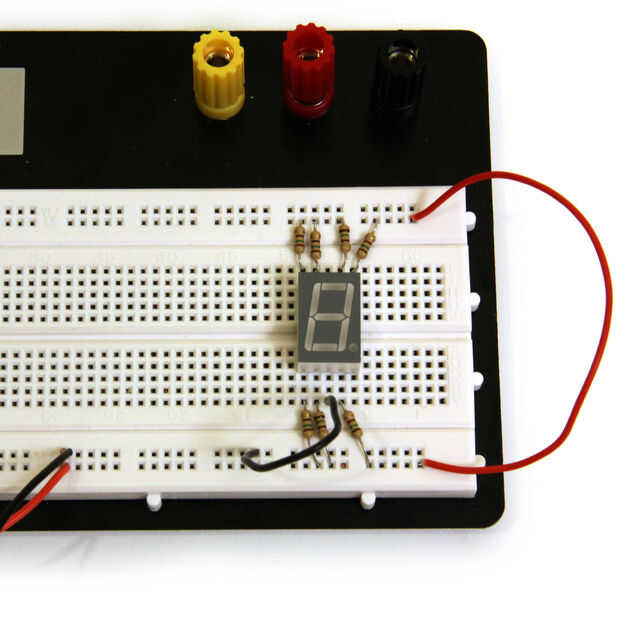

-insertar 7 resistencias de limitación actuales en protoboard para que conecten los pernos 1, 2, 4, 6, 7, 9 y 10 a 5V (Figura 5)
-Encienda (Figura 6)

Deberá encenderse la pantalla de 7 segmentos para mostrar el número "8".  Experimentar con la desconexión de los cables de puente entre las actuales resistencias limitantes y la pantalla para hacer otros números/letras; He hecho la letra "E" en la última imagen desconectando pines 4 y 6 en la pantalla.
